伺服驱动小型垂直输送升降电梯结构

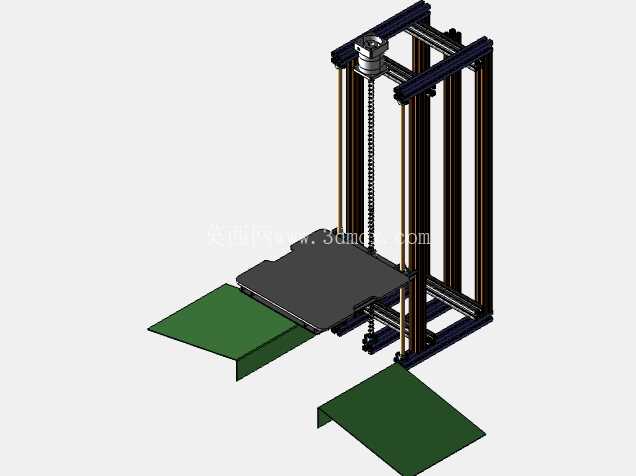

　　这款小型垂直升降输送结构，核心采用伺服电机作为动力输出源，搭配链条传动实现载台的精准垂直位移，主要面向小载荷、高精度停靠需求的垂直输送场景，常见于小型物料的楼层转运、自动化产线的工位间高度差衔接、实验室小型样品的分层传递等工况，相比传统液压升降结构，伺服驱动的方案在停靠精度、启停平稳性上有明显优势，不会出现液压结构长期使用后的泄压沉降问题，也无需配套液压站、油路维护等额外运维成本。从结构布局来看，整体采用双列立式铝型材作为承载导向框架，型材槽内配套直线导轨副作为载台的运动导向，既保证了载台升降过程的直线度，也能抵消载台偏载带来的侧向力矩，避免载台运行卡滞。

　　传动部分采用居中布置的滚子链条，链条一端固定在载台背部的连接座上，绕过顶部伺服电机输出端的主动链轮，另一端配套张紧结构固定在框架底部，张紧机构采用可调式螺栓结构，安装调试时可以根据链条初始张紧度灵活调整，避免长期运行后链条松弛导致的传动间隙、载台抖动问题。载台部分采用平板式结构设计，台面预留标准安装孔位，可以根据实际使用需求加装防护栏、物料定位夹具、输送辊道等附属结构，载台两侧配套导向滑块与导轨配合，滑块采用预压式安装，消除了运动方向的间隙，保证载台在额定载荷下的运行平稳性。进出料位置配套延伸搭接板，也就是图中两侧的绿色平板结构，搭接板采用倾斜过渡设计，与载台停靠位置的间隙控制在5mm以内，方便小型推车、物料盒直接推送到载台上，无需额外抬升操作，降低操作人员的劳动强度。从安装边界来看，整体框架采用立式矩形布局，占地面积仅需1.2㎡左右，对安装场地的空间要求极低，不需要开挖地坑，框架底部通过膨胀螺栓直接固定在地面即可完成安装，顶部可以根据安装场景选择固定在天花板或者加装顶部支撑架，保证整体结构的稳定性。

　　设计过程中，针对载台的偏载工况做了专门的受力校核，当载荷集中在载台边缘位置时，导向滑块的受力仍在额定载荷范围内，不会出现滑块过载损坏的问题；伺服电机的选型匹配了额定载荷下的扭矩需求，同时预留了1.5倍的安全系数，保证载台在满载启停时不会出现丢步、过载报警的问题。电气配套方面，结构预留了伺服驱动器、限位开关、安全光栅的安装位置，上下极限位置配套硬限位块，防止软限位失效后载台超程运行，停靠位置可以通过伺服参数设定任意楼层位置，停靠精度可以控制在±1mm以内，完全满足小型物料输送的定位需求。

　　相比市面上同类型的小型升降结构，这款结构的模块化程度更高，所有零部件均采用标准件搭配定制机加件的组合，后期维护更换配件时不需要专门定制非标件，降低了后期的运维成本；框架采用铝型材组装的形式，不需要焊接加工，现场组装时仅需内六角扳手即可完成整体装配，组装周期可以控制在4小时以内，适合快速部署的使用场景。在实际使用过程中，可以根据输送高度的需求灵活调整铝型材的长度，不需要重新设计整体结构，只需要对应更换匹配长度的链条、调整线缆长度即可适配不同的升降行程，通用性较强。载台的运行速度可以通过伺服参数灵活调整，针对易碎物料输送可以调低运行速度，保证运行平稳，针对普通物料输送可以调高运行速度，提升输送效率，适配不同的使用场景需求。
