Docke排水系统配套固定支架结构设计

民用建筑外檐排水系统的长期稳定运行，离不开配套固定构件的可靠支撑，这类落水管支架看似是不起眼的小部件，却直接决定了排水管线的安装精度、抗风载能力与全生命周期的服役寿命。本次设计的三款差异化支架结构，均围绕Docke品牌排水系统的配套安装需求开发，同时预留了通用安装底座的扩展接口，可适配不同外墙饰面、不同安装间距、不同荷载等级的现场工况，无需额外定制转接件即可完成现场装配。

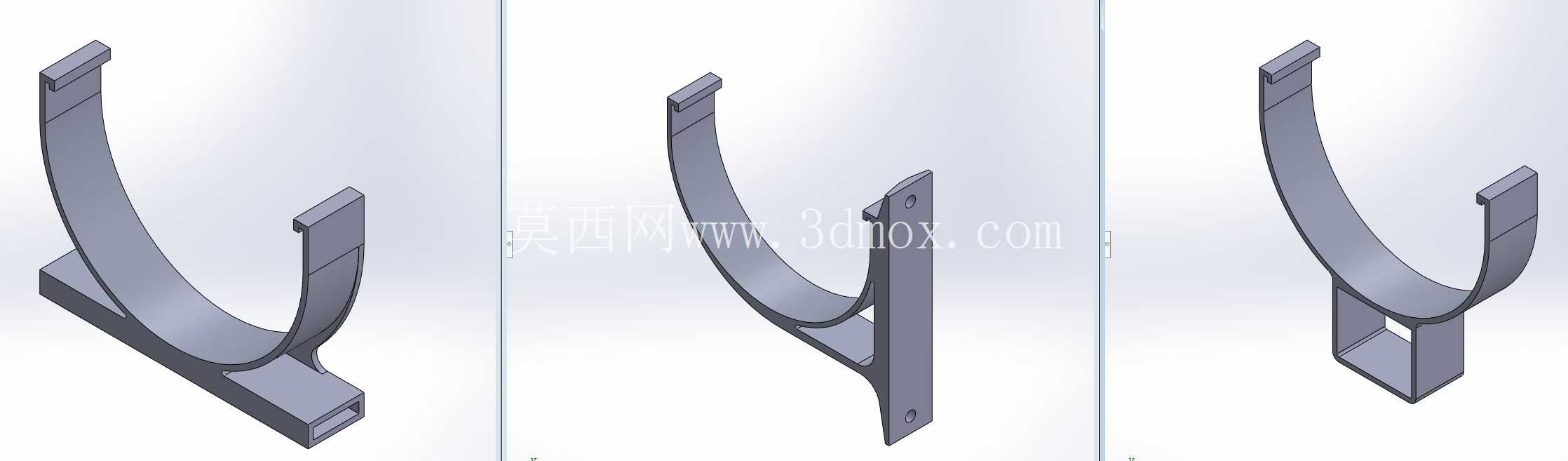

从实际应用场景来看，外檐落水管的安装环境差异极大：老旧小区改造项目的外墙多为涂料或水刷石饰面，锚固深度受墙体老化程度限制，需要支架具备更大的受力接触面积，分散锚栓对墙体的局部压强；新建别墅项目的外墙多为保温层加饰面砖的复合结构，支架需要跨越保温层厚度完成锚固，同时要避免冷桥效应导致的结露问题；工业厂房的外檐排水管线管径更大，雨季排水流量高，管线自重加上水锤效应的动载荷，对支架的抗形变能力提出了更高要求。三款支架分别对应这三类场景设计：第一款带整体式安装底座的结构，底座与墙体的接触面积更大，适合在承载力较弱的老旧墙体上使用，锚栓孔位预留了长槽调节余量，可抵消现场钻孔的位置误差，安装时无需反复扩孔调整；第二款为侧装式窄边结构，支架的安装臂厚度更薄，适合在有保温层的外墙使用，可配合加长锚栓直接穿透保温层固定在结构墙体上，支架与管线接触的弧面做了微倒角处理，避免长期应力集中划伤管材表面；第三款为带底部承托的结构，除了侧向抱紧管线之外，底部的方形承托结构可直接承接管线的竖向载荷，适合大管径、高安装高度的厂房排水管线使用，即使长期受水流冲击也不会出现管线下滑移位的问题。

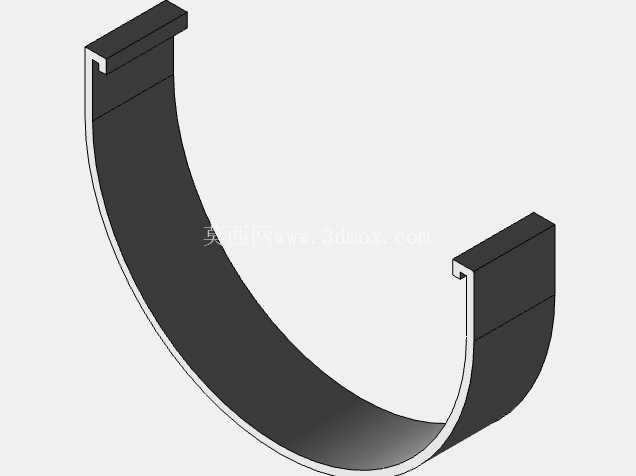

设计过程中首先围绕管材的匹配精度做了公差适配，支架的弧形抱紧面完全匹配Docke排水管材的外径轮廓，单边预留了0.2mm的安装间隙，既可以保证支架与管材外壁贴合紧密，不会出现安装后旷量晃动的问题，也不会因为间隙过小导致管材热胀冷缩时被支架卡滞产生形变。三款支架的安装孔位均做了统一的同轴度校准，配套的通用底座预留了多组安装接口，现场施工时可以根据实际需求选择对应的支架款式直接卡接在底座上，无需在墙体上重复钻孔，大幅降低现场施工的工作量。考虑到这类支架多采用压铸工艺批量生产，结构设计时所有转角位置都做了均匀的圆角过渡，避免压铸过程中出现应力集中导致的铸件开裂问题，壁厚控制在2.5mm-3mm的均匀区间，既保证了结构强度，也避免了壁厚不均导致的压铸缩孔、冷隔等缺陷，适合批量压铸生产，后续仅需简单去毛刺、表面防腐处理即可出厂使用。

安装边界方面，三款支架的竖向安装间距可根据当地的风荷载等级、积雪荷载等级在1m-1.5m区间调整，锚栓选用M6规格的膨胀锚栓即可满足常规工况的受力要求，在轻质墙体上安装时可搭配塑料胀管使用，单支支架的额定竖向承载力不低于15kg，侧向抗风载能力可抵御12级阵风的冲击，完全满足国内大部分地区的建筑外檐排水安装要求。支架与管材接触的位置没有尖锐棱角，安装时不会划伤管材的防腐涂层，长期使用也不会因为应力集中导致管材局部开裂。另外设计时考虑了3D打印快速打样的需求，结构做了无支撑优化，采用0.4mm或0.6mm的打印喷嘴即可直接打印出完整的样件，无需添加额外支撑结构，打印完成后仅需去除少量打印毛刺即可进行装配验证，大幅缩短前期的样件测试周期。

实际工程应用中，这类支架的失效多源于结构设计不合理导致的应力断裂，或是安装适配性差导致的固定不牢，本次设计的三款结构分别针对不同失效场景做了优化：侧装式支架的臂部做了加强筋结构，在不增加整体壁厚的前提下提升了臂部的抗弯折能力，即使长期受侧向力作用也不会出现臂部弯曲变形；带承托的支架在弧形抱紧段与底部承托段之间设置了三角加强筋，将竖向载荷直接传递到安装底座上，避免连接处出现应力断裂；大接触面底座的背面做了网格状的防滑纹路，安装后与墙面的摩擦力更大，即使锚栓出现轻微松动也不会出现支架下滑的问题。所有结构的尺寸链都做了闭环校验，相邻部件的配合公差控制在IT12级，既满足压铸生产的精度要求，也能保证现场安装时的互换性，同一款式的支架可以完全互换，无需现场配磨调整。
