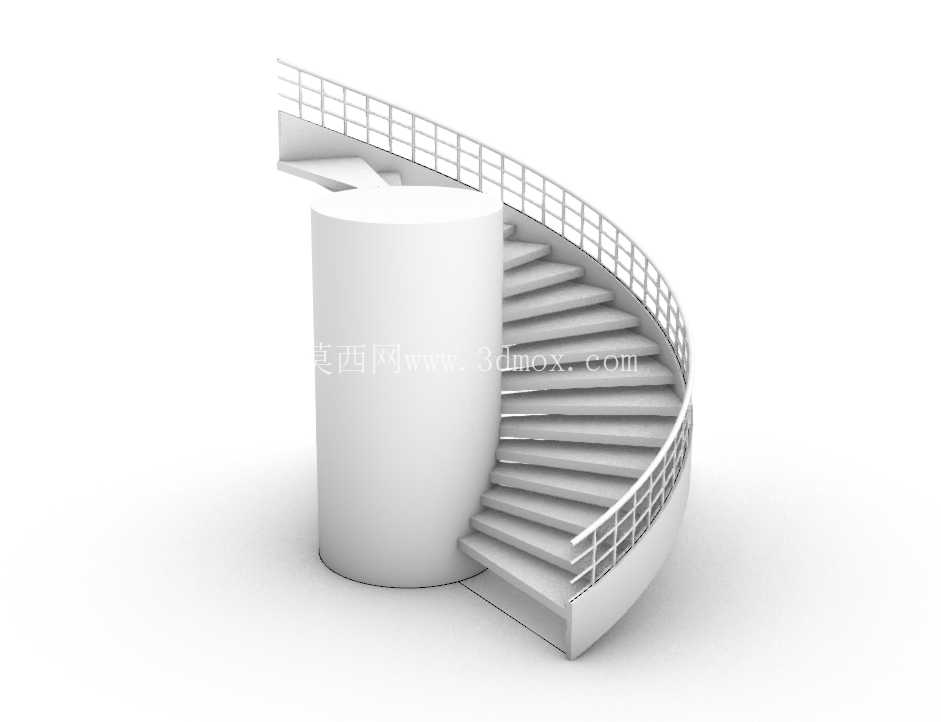

圆柱中柱旋转式弧形楼梯结构设计

这款旋转楼梯采用中心圆柱承重的结构形式，在实际工程应用中，主要适配loft空间、小型商业夹层、别墅挑高区域、展厅转角等垂直交通场景，相比直跑楼梯，它能在极小的占地面积内完成多层空间的垂直连通，对空间利用率的提升效果十分显著，尤其适合平面尺寸受限、无法布置常规双跑或直跑楼梯的区域。

从结构功能来看，中心圆柱是整个梯段的核心承重部件，所有踏步的内侧端均与圆柱侧壁刚性连接，踏步外侧通过弧形边梁串联，顶部沿梯段螺旋走向布置连续护栏，护栏采用竖向栏杆搭配弧形扶手的形式，既满足临边防护的安全要求，也不会遮挡视线，能让空间保持通透感。踏步采用等扇面形式设计，每一级踏步的内侧宽度、外侧宽度、踢面高度均保持统一参数，避免行走过程中出现步幅突变，降低通行时的磕碰、踏空风险，符合民用建筑垂直交通构件的人体工程学要求。

设计过程中，首先需要确定安装边界的核心参数：中心圆柱的安装定位需要对应上下层楼板的预留洞口圆心，圆柱直径根据梯段总承重荷载确定，常规民用场景下圆柱直径控制在300-400mm区间即可满足承重要求，梯段的旋转角度根据上下层的层高、洞口尺寸调整，常规3米层高下旋转角度多为360度整圈，若洞口尺寸受限也可调整为270度扇形布置。踏步的悬挑长度从圆柱外壁向外延伸，常规通行需求下踏步外侧宽度不低于220mm，内侧有效踩踏宽度不低于100mm，踢面高度控制在150-180mm区间，保证行走时的舒适度。

安装边界方面，中心圆柱的底部需要与地面结构层做刚性固定，通常采用预埋钢板焊接或膨胀螺栓锚固的方式，顶部需要与上层楼板的结构梁或洞口加固件连接，避免梯段出现晃动。梯段的外边缘与洞口侧壁需要预留不小于20mm的安装间隙，防止建筑沉降或结构形变时梯段与墙体发生硬接触。护栏的安装需要保证每根栏杆与踏步、扶手的连接强度，扶手的高度从踏步前缘算起不低于900mm，临空侧护栏的竖向栏杆间距不大于110mm，防止儿童从间隙钻出，满足安全防护规范要求。

在实际选型适配时，需要先核对现场预留洞口的直径，常规整圈旋转楼梯的洞口直径不小于1600mm才能保证正常通行，若洞口尺寸过小，可适当调整踏步悬挑长度，但需要同步校核踏步的承重能力，避免悬挑过长导致踏步端部形变过大。踏步材质可根据使用场景替换，木质踏步适配家装场景，钢制踏步适配工业风或商用场景，石材踏步则适合公共区域的高耐磨需求，该三维结构可直接适配不同材质的参数调整，所有连接点位的位置均预留了通用安装余量，不需要大幅修改主体结构即可完成材质替换。

结构受力层面，所有踏步的荷载均通过内侧连接点传递至中心圆柱，再由圆柱传递至上下两端的固定结构，外侧弧形边梁主要起到串联踏步、保持梯段整体刚度的作用，不承担主要竖向荷载，这种受力形式让梯段的安装不需要在墙体上做额外的承重预埋件，仅需固定中心圆柱上下两端即可完成安装，对周边建筑结构的承重要求较低，适配性更强。梯段底部不需要额外设置支撑柱，整个楼梯下方的空间可以完全留空，用作储物或布置其他功能区，进一步提升空间的利用效率。
