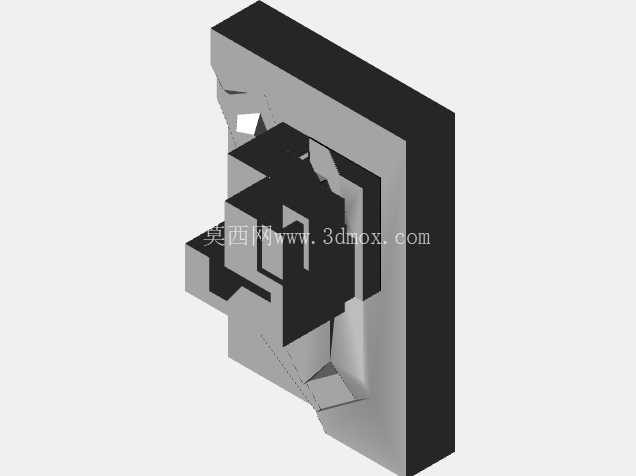

压铸模具成型型腔结构三维设计

这套压铸模型腔结构的设计，首先要匹配卧式冷室压铸机的装模边界，模架整体采用标准模架规格适配，定模侧与设备定模板的定位圈同轴度控制在0.02mm以内，避免压射过程中出现飞边偏移问题。从实际生产场景来看，这类结构主要用于铝合金压铸件的批量成型，常见于汽车零部件、通用五金结构件的压铸生产环节，成型区域的曲面拆分完全顺着压铸件的脱模方向做拔模处理，所有直面拔模斜度控制在1°，复杂曲面区域根据脱模阻力调整到1.5°，避免开模时拉伤铸件表面。

设计过程中首先考虑的是金属液的填充路径，浇道位置设置在型腔侧方的厚壁区域，顺着金属液流动方向逐步过渡到薄壁区域，减少卷气、冷隔缺陷的产生，溢流槽布置在型腔末端的金属液最后填充位置，用来容纳混有气体、氧化夹杂的冷金属，提升铸件内部致密度。冷却水道的排布距离成型面的距离统一控制在12-15mm，水道直径选用8mm标准规格，进出水接头位置设置在模架非操作侧，避免和压铸机的抽芯管路、喷涂管路产生干涉。

成型部分的镶件拆分遵循加工便利性原则，所有深腔、窄槽区域都设计成独立镶件，既方便后续EDM放电加工，也能在生产中出现局部磨损时快速更换，减少停机修模时间。镶件的配合间隙控制在0.005-0.008mm，既保证配合紧密不窜入铝液，也能避免热膨胀导致的镶件卡死。顶杆位置全部布置在铸件厚壁、加强筋等不易变形的区域，顶杆端面和型腔面齐平误差不超过0.01mm，防止顶出时在铸件表面留下明显顶痕，影响后续表面处理工序。

从安装边界来看，整套模具的闭合高度匹配对应吨位压铸机的最小模厚要求，动定模的导柱导套配合长度足够，合模过程中先导向后锁紧，避免合模错位。抽芯机构的行程根据铸件侧凹深度设计，预留5mm的安全行程，抽芯动作的触发位置和压铸机的开模行程联动，不会出现动作干涉。排气槽深度控制在0.08-0.1mm，宽度6mm，从型腔边缘一直延伸到模架外侧，保证压射过程中型腔内的气体能顺利排出，减少铸件气孔缺陷。

实际生产中这套结构的填充速度控制在40-60m/s，压射比压根据铸件壁厚调整在40-60MPa区间，模温稳定控制在220-280℃，能保证铝合金液填充顺畅，同时减少模具热疲劳开裂的风险。成型面的表面粗糙度处理到Ra0.8，减少铝合金液和模具表面的粘附力，提升铸件表面质量，也能降低脱模阻力。所有棱角位置都做了R0.5-R1的圆角过渡，避免应力集中导致的模具开裂，延长模具使用寿命。
