铁路道口自动拦阻闸门结构设计

项目分类:通用机械零部件 发布时间:2026-06-13 ID:1179668
  • 铁路道口自动拦阻闸门结构设计

铁路道口拦阻闸门作为铁路与道路平面交叉点位的核心安全管控设备,主要应用在厂矿专用线、城郊支线铁路与市政道路、厂区内部道路的平交路口,承担列车接近时封闭道口通行区域、阻止非授权车辆与行人闯入铁路限界的核心作用,是道口安全防护体系里直接执行物理拦阻的终端设备。不同于常规停车场道闸,这类道口闸门需要适配铁路道口大宽度的通行需求,单杆覆盖的拦阻宽度通常能达到6-8米,部分多车道道口还会采用对开式双杆结构实现全幅封闭,因此闸杆的刚度设计是结构校核的重点,既要避免长杆在起落后出现过大挠度导致末端下垂触碰地面,还要控制整体重量降低驱动机构的负载,设计中多采用变截面的轻质合金杆体,表面粘贴红白相间的高反光警示条,即使在夜间低光照条件下,过往车辆也能在百米外清晰识别闸杆位置。

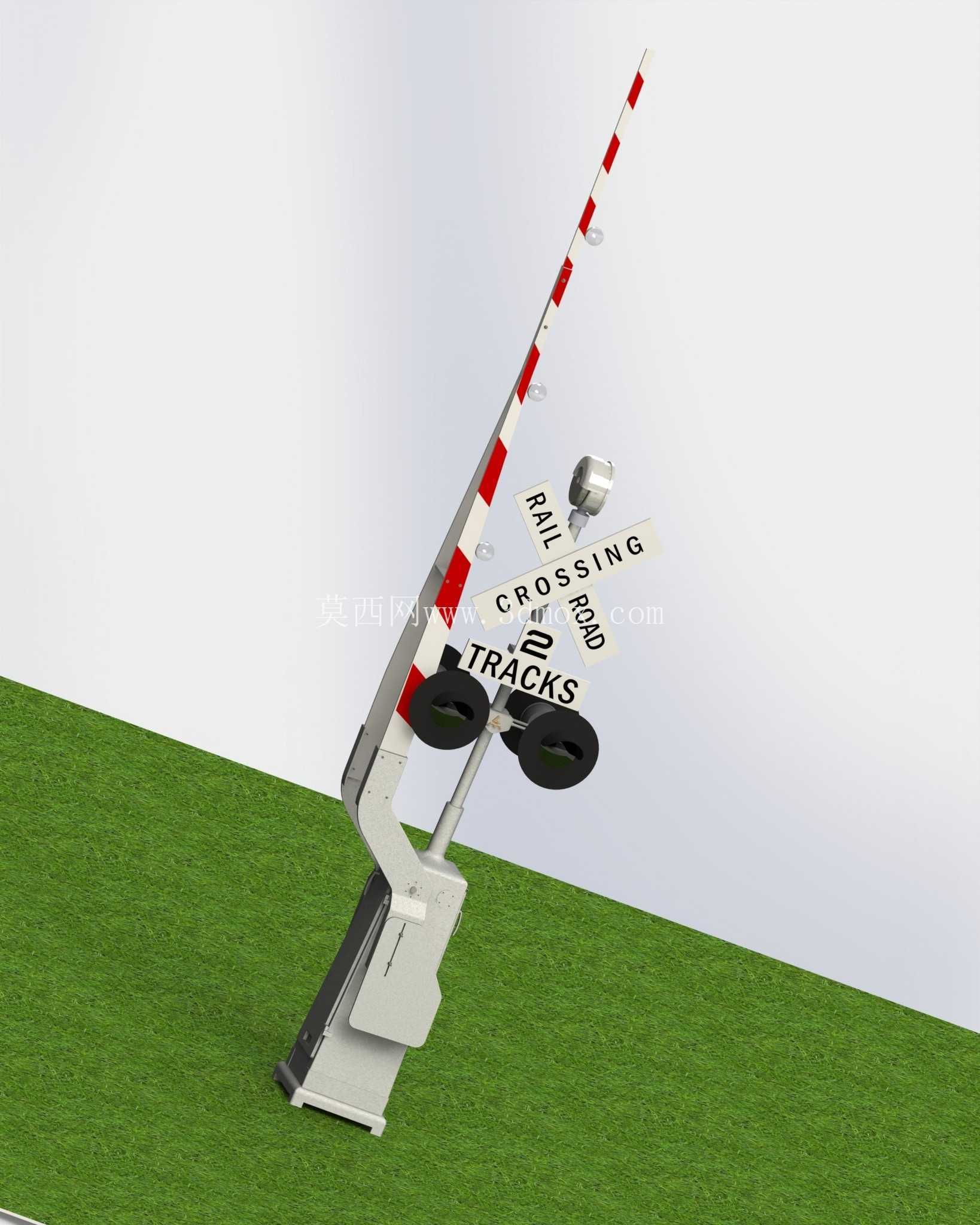

从功能特性来看,整套闸门除了可摆动的拦阻杆体,还集成了多组警示标识与配套灯组,杆体根部的立架上设置有交叉道口标识、多轨道提示牌,搭配对称布置的声光警示灯,在闸杆下落前30秒就会启动灯光闪烁与蜂鸣提示,给道口内的滞留人员、车辆留出足够的撤离时间。闸杆的起落动作采用慢起慢停的驱动逻辑,从竖直待行状态下落到水平拦阻位置的全程控制在8-12秒,既不会因为动作过快导致杆体抖动,也能避免下落速度过慢拉长道口封闭的等待时间,到位后设置有机械锁止结构,即使遇到外力冲撞也不会轻易抬升,保障列车通过时的道口封闭可靠性。

设计过程中首先要明确安装边界条件,设备的基础安装位置需要距离道路边缘不小于0.5米,避开路面排水沟槽与地下管线布设区域,底座采用地脚螺栓与混凝土基础刚性连接,基础埋深需要根据当地冻土层厚度调整,避免低温季节基础冻胀导致设备倾斜。驱动机构内置在立架下部的机箱内,整体采用密封结构设计,防护等级达到IP65,能够适应户外露天环境下的雨雪、扬尘侵蚀,机箱侧面预留检修口,日常维护时不需要拆解整体结构就能完成传动部件润滑、行程开关校准等操作。闸杆与驱动输出轴的连接部位设置有过载脱扣结构,一旦遇到车辆意外闯杆撞击,连接部位会自动脱开避免损坏驱动主轴与传动齿轮,降低故障后的维修成本。

考虑到道口的实际使用场景,闸杆抬升到竖直位置时,杆体的最高点距离地面高度不低于5.5米,能够满足常规货运车辆、特种工程车辆的通行需求,不会因为净空不足导致超高车辆刮碰杆体。设备的整体重心经过配平计算,静态下驱动轴的受力处于平衡状态,即使遇到临时断电情况,运维人员也能通过手动摇柄轻松完成闸杆的抬升或下落操作,不会因为重心偏移出现杆体快速坠落的安全隐患。配套的警示标识牌采用标准化的尺寸与配色,文字与图案的反光等级符合道路交通标志的相关要求,安装角度略微朝向来车方向,避免阳光直射时产生反光眩目影响驾驶员识别。

在结构细节处理上,闸杆的末端设置有柔性缓冲套,即使下落过程中意外碰到滞留物体,也能通过缓冲结构降低碰撞伤害;立架的所有外露棱角都做了圆弧倒角处理,避免日常巡检人员磕碰受伤;机箱表面采用户外聚酯粉末喷涂,涂层厚度不小于80微米,能够长期抵御户外紫外线照射与酸碱腐蚀,延长设备的户外使用寿命。整套设备的结构设计充分考虑了铁路道口的复杂使用环境,在拦阻可靠性、操作安全性、维护便捷性之间做了平衡,能够适配不同等级平交铁路道口的安全管控需求。
