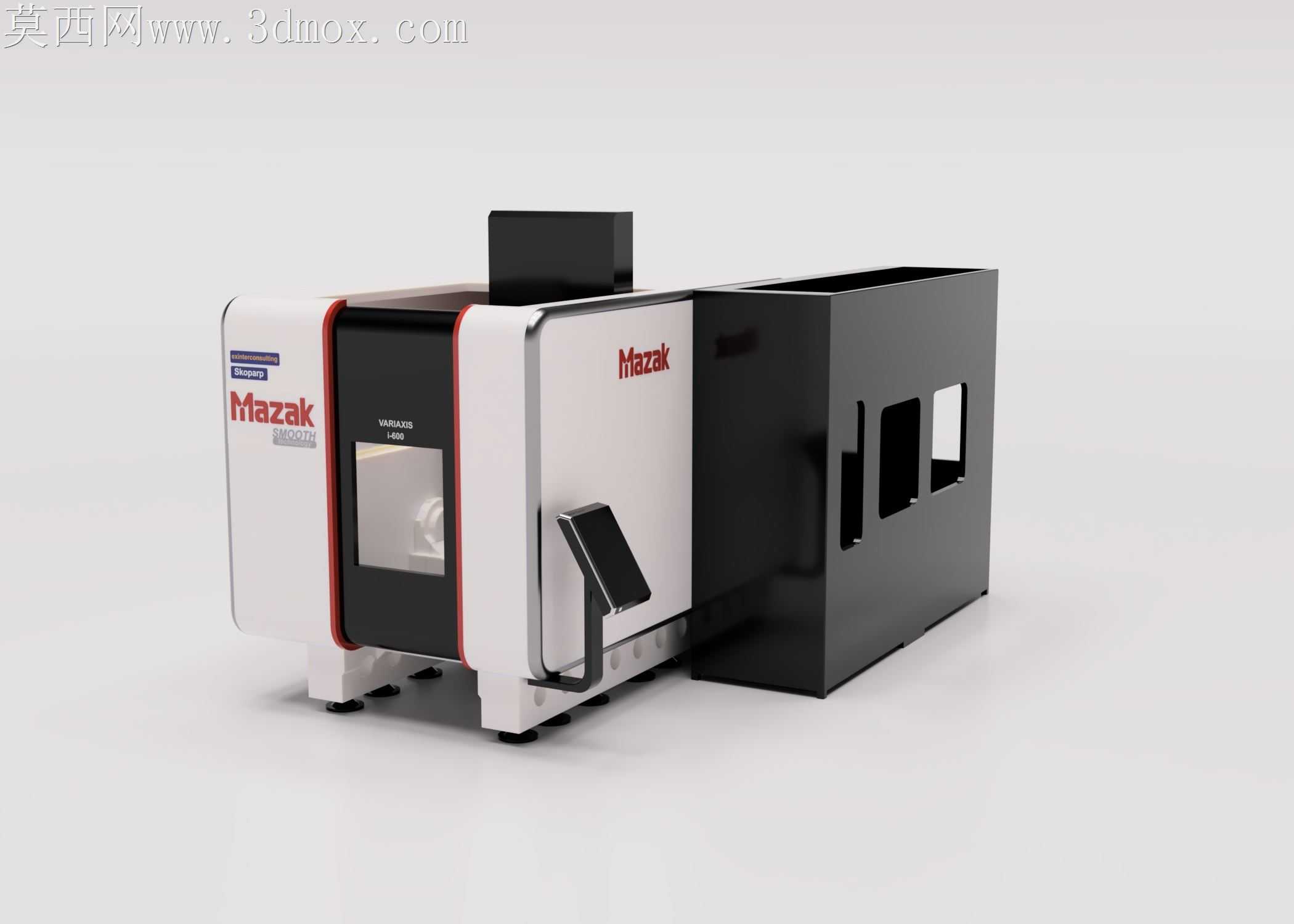

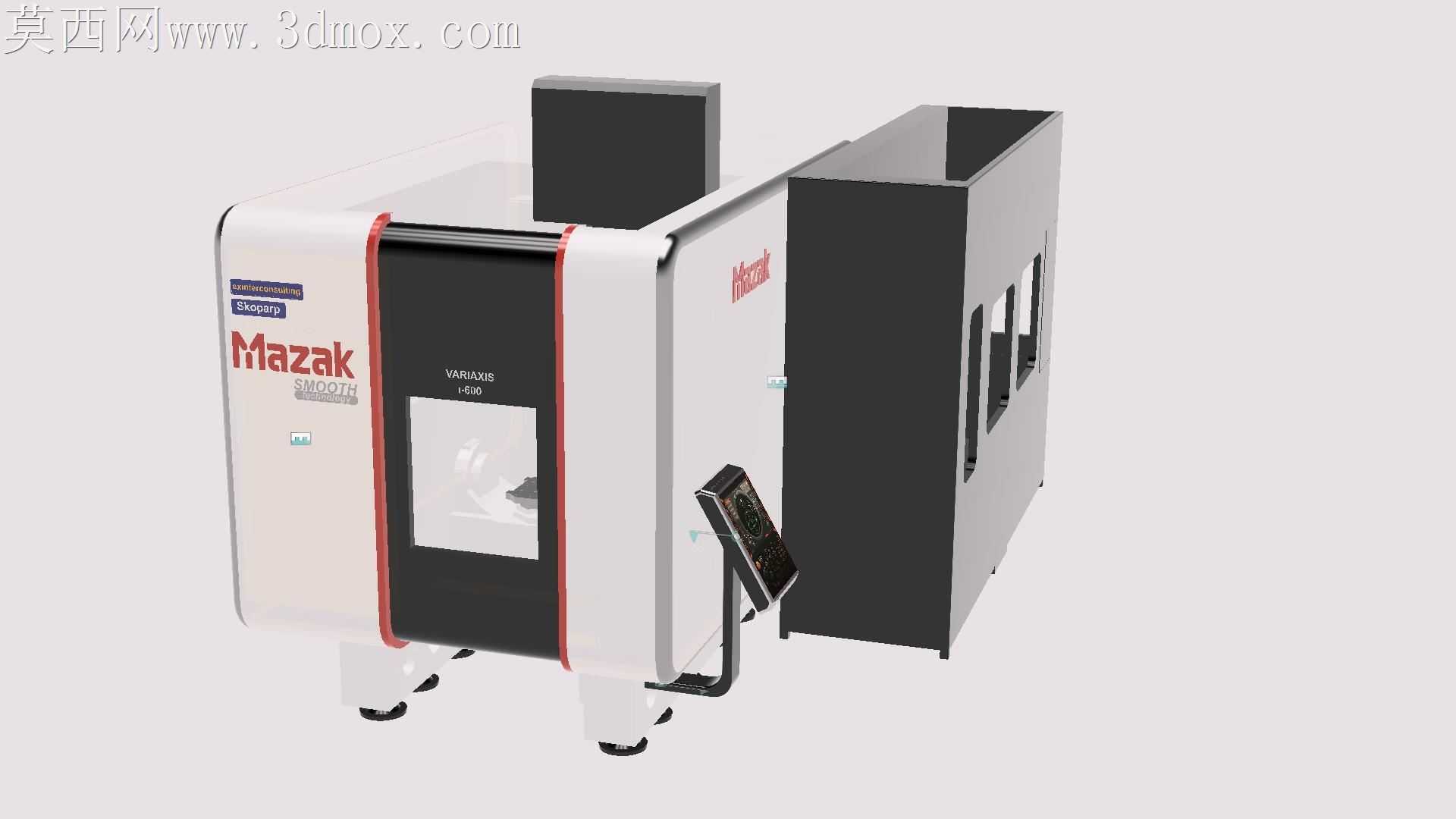

马扎克Variaxis i600五轴加工中心外观结构

车间里进口五轴机床的外防护常年受切削液飞溅、铁屑冲刷，不少原厂护板用两三年就出现焊缝渗液、观察窗密封条老化漏屑的问题，这款马扎克Variaxis i600的外防护结构在细节上做了不少针对性的适配处理。操作侧的护板采用大圆角过渡的折边设计，没有直角积屑槽，日常清理时切削液带着铁屑能顺着弧面直接流回排屑槽，不会在边角堆积干结。观察窗的安装座做了内高外低的阶梯压边，密封条嵌在阶梯槽内，就算高压切削液直接喷到窗面，液体也会顺着外沿的导流槽流下，不会顺着密封缝隙渗进电器仓。操作面板的悬臂支架做了15度的仰角预偏，站在装夹工位的操作人员不用刻意抬臂就能触控屏幕，支架的旋转关节处加了碟形弹簧阻尼结构，长时间调整角度也不会出现悬臂下垂的问题，避免面板磕碰工件或者工装。机床后侧的电柜护板做了凹凸式的加强筋，不用额外加厚钢板就能提升护板的抗形变能力，就算车间里周转工件的叉车不小心轻微剐蹭，护板也不会出现大面积凹陷，护板和床身的连接位全部采用隐藏式内六角螺栓，螺栓孔外侧加了橡胶堵头，切削液和铁屑不会腐蚀螺栓螺纹，后期拆机维护时不用费劲清理锈死的连接件。刀库侧的护板开了两个狭长的观察口，不用打开护门就能直接观察刀库的换刀动作，观察口采用钢化玻璃加内侧防砸钢丝网的双层结构，就算换刀时出现刀具崩飞的意外，也不会击穿玻璃伤到周边人员。床身底部的接水盘和外防护做成了一体化的折边结构，接缝处打胶后不会出现渗液滴漏到车间地面的问题，接水盘的坡度特意往排屑器方向倾斜了3度，切削液不会在盘内残留发臭。两侧的吊装孔位做了外翻的加强卷边，吊装转运时钢丝绳不会直接切割护板的钢板边缘，避免护板受力变形。护板表面的喷塑层做了细磨砂纹理，不容易留下切削液的水渍印，日常擦拭后不会留明显的擦痕，长时间使用也能保持外观整洁。
