可翻转式金属地板检修舱口结构设计

这款可翻转式地板舱口，主要应用在工业厂房操作平台、船舶上层建筑甲板、改装房车内部地板、设备间架空地坪等需要预留下部检修通道的场景，日常状态下可与周边地板保持齐平，不影响人员通行与重物临时堆放，需要对地板下方的管线、阀组、线路接头进行检修维护时，可直接掀开盖板进入作业区域，无需额外破坏地面铺装结构。

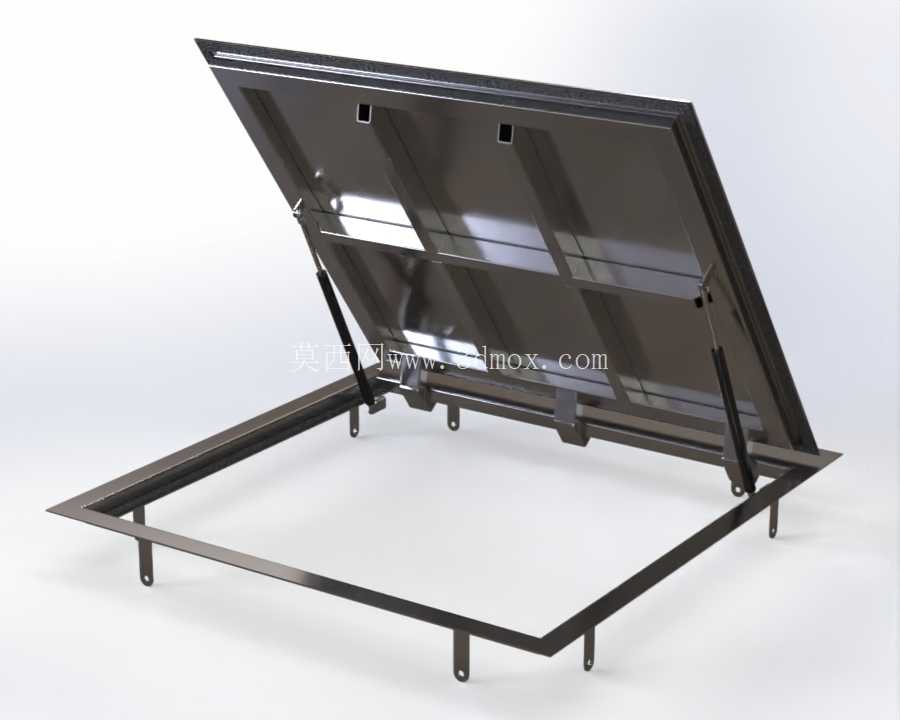

从结构设计逻辑来看，整个舱口采用外框预埋加内盖翻转的组合形式，外框为等边角钢组焊而成的矩形边框，安装阶段需要提前嵌入地坪预留的洞口内，边框上预留的带孔安装耳片，可通过膨胀螺栓与地坪结构基层固定，边框上沿与完成后的地面标高保持一致，避免出现凸起绊脚或者凹陷积灰的问题。内盖主体采用加厚钢板折弯成型，背面设置多道纵横布置的加强筋，避免人员踩踏或者小推车碾压时出现盖板下凹变形的问题，盖板表面可根据实际铺装需求铺设与周边一致的地板材料，保证地面视觉整体性。

翻转支撑结构选用双侧气弹簧作为助力部件，气弹簧两端分别铰接在外框侧边与内盖背面的安装座上，掀开盖板时气弹簧可提供稳定的顶升助力，单人即可轻松完成开启操作，当盖板开启到最大角度时，气弹簧可进入自锁支撑状态，不会因为人员误碰或者风力影响出现盖板突然下落的安全隐患，关闭时只需向下轻压盖板，气弹簧可提供平缓的阻尼缓冲，避免盖板与外框硬碰撞产生噪音或者结构变形。盖板与外框的贴合面设置有连续的密封胶条，关闭状态下可阻挡灰尘、杂物以及地面积水渗入下部空间，对于有防尘、防水要求的安装场景，可根据防护等级需求更换不同截面形式的密封胶条。

安装边界方面，设计阶段需要提前确认地坪预留洞口的长宽尺寸与外框的匹配度，外框的安装耳片距离框边的伸出长度为50mm，固定点间距不超过400mm，保证外框安装后不会出现局部翘曲。内盖开启后的最大翻转角度为85度，此时盖板上沿距离地面的垂直高度需要预留足够的安全空间，避免开启后与周边的设备、墙体发生干涉，安装位置周边1米范围内不宜设置固定的高出台面的障碍物，保证盖板可完全开启到最大支撑角度。盖板闭合后的整体平面度公差控制在1mm以内，与外框的配合间隙均匀控制在2mm，既不会因为间隙过大出现卡滞杂物的问题，也不会因为间隙过小导致热胀冷缩时出现开启卡阻。

从实际使用的可靠性角度出发，所有铰接位置均采用带自润滑衬套的销轴连接，长期反复开合不会出现铰接孔磨损松旷的问题，气弹簧的选型按照盖板重量的1.2倍支撑力配置，保证长期使用后即使气弹簧出现轻微力值衰减，依然可以稳定支撑盖板保持开启状态。外框与内盖的所有金属构件表面均做了防锈喷塑处理，可适应潮湿、多粉尘的工业使用环境，不会因为长期使用出现表面锈蚀脱落的问题。对于有重载通行需求的安装场景，可通过调整内盖钢板厚度、加密背面加强筋间距的方式提升整体承载能力，满足叉车或者重型设备通行的载荷要求，同时不需要改变整体的安装尺寸与开合结构形式，适配不同场景的使用需求。
