摩天轮式旋转烧烤架结构设计

　　这款旋转烧烤设备采用摩天轮式轮盘承载结构，主要面向户外聚餐、特色餐饮门店的烤串制作场景，适配长度300mm的标准烤签使用，单轮盘可同时承载20支烤签，轮盘匀速转动过程中可让每支烤串均匀受热，避免人工翻面带来的受热不均、烤焦烤糊问题，同时降低操作人员长时间守在烤炉边的高温劳作强度。从结构设计逻辑来看，整体采用卧式支撑布局，底部为一体化折弯成型的金属支撑底座，底座预留了炭槽或者电加热模块的安装空间，两侧立式支撑板通过螺栓与底座连接，作为轮盘旋转的支撑载体。

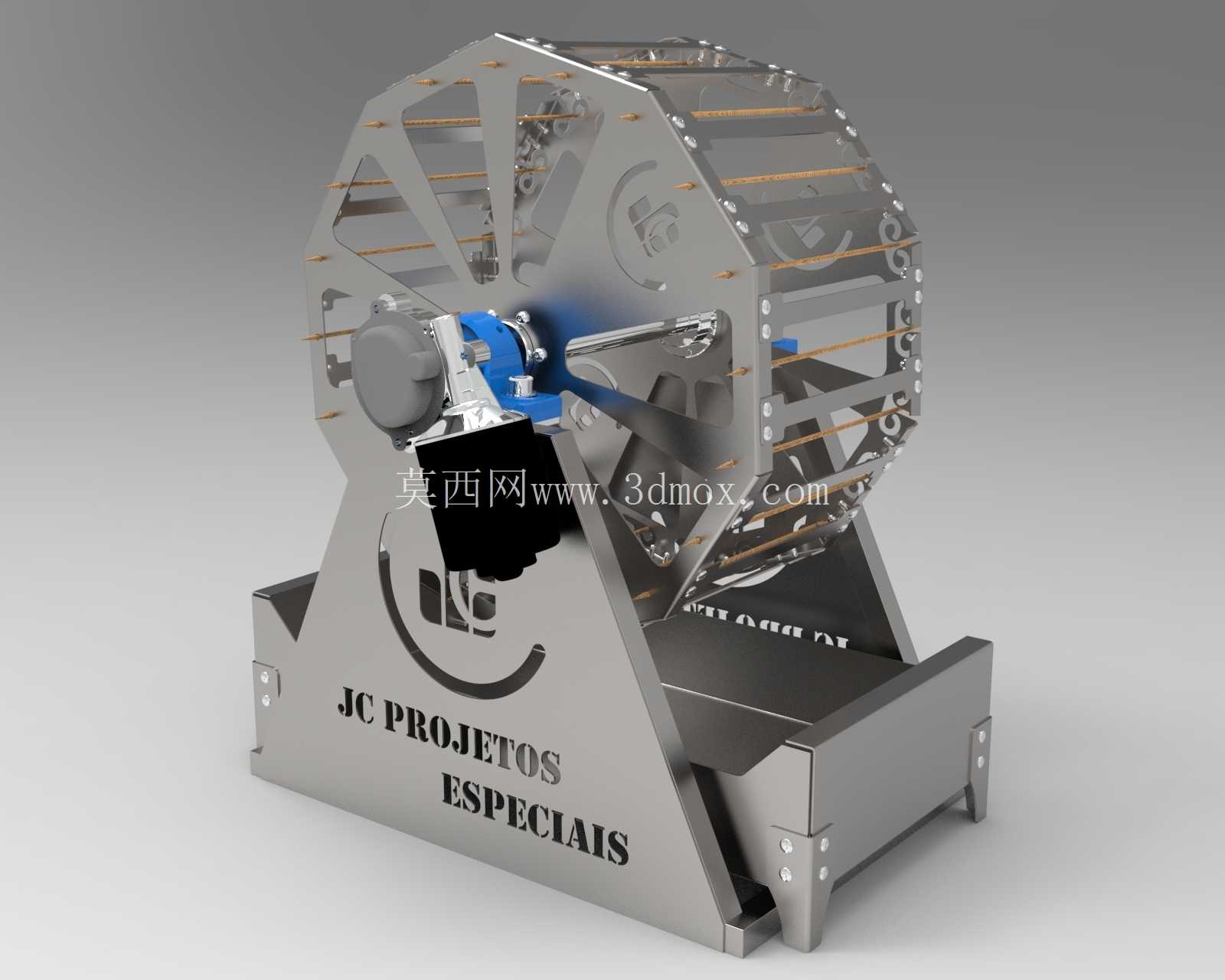

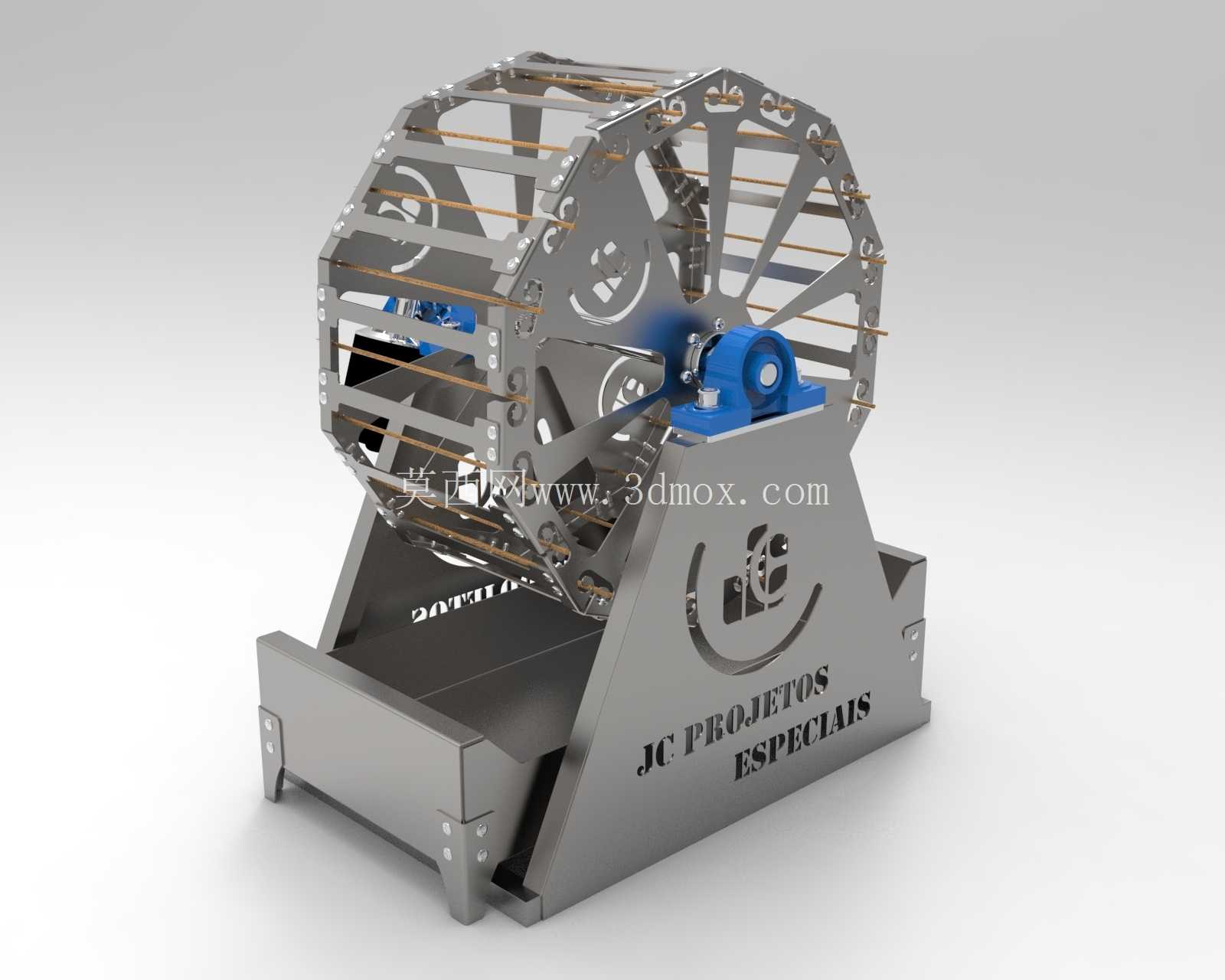

　　轮盘主体采用镂空辐条式设计，两侧为带定位卡槽的圆形辐板，辐板之间通过横向支撑杆连接，每根支撑杆对应一个烤签卡位，烤签可直接卡入卡位内随轮盘同步转动，无需额外固定夹具，取放烤串时直接插拔即可，操作便捷。轮盘的旋转支撑采用带座外球面轴承，安装在两侧立式支撑板的轴承安装位上，轴承座通过螺栓固定，可承受轮盘满载烤串时的径向载荷，同时降低旋转过程中的摩擦阻力，手动即可轻松拨动轮盘转动，也可根据使用需求加装小型减速驱动模块实现自动匀速旋转，驱动端预留了标准的轴连接位，无需对主体结构做二次改动即可完成升级。

　　支撑底座的设计兼顾了稳定性与接灰功能，底座底部带有外翻的安装支脚，支脚上预留了固定孔位，可通过膨胀螺栓将设备固定在地面或者操作台上，避免使用过程中出现侧翻风险；底座内部为中空腔体，可直接放置木炭、燃气加热头或者电加热管，腔体底部预留了漏灰孔，烧烤产生的炭灰、油污可直接落入下方的接灰盘内，便于日常清洁维护。从安装边界尺寸来看，整体结构的横向宽度适配300mm烤签的长度要求，轮盘旋转过程中不会超出底座的支撑范围，两侧支撑板的高度经过测算，轮盘转动到最低位置时，烤签与加热源的距离保持在适合烧烤的区间，转动到最高位置时烤签不会超出设备整体高度，避免误碰烫伤风险。

　　轮盘的辐板采用镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，辐板上的镂空孔同时可作为散热通道，避免轮盘长时间受热出现变形，所有金属结构件均采用钣金折弯、激光切割工艺成型，焊接位置做打磨抛光处理，无尖锐边角，使用过程中不会划伤操作人员。卡位的设计经过反复验证，烤签卡入后不会在旋转过程中滑落，同时转动到任意角度都不会出现烤签倾斜、食材掉落的问题，相邻两个卡位之间留有足够的间隙，避免烤串之间相互挤压导致受热不均，也便于操作人员刷料、取放。两侧的轴承安装位采用同轴度定位设计，安装时无需反复调整即可保证轮盘转动顺畅，不会出现卡滞、偏磨的问题，轴承选用带密封结构的型号，可阻挡烧烤过程中的油污、炭灰进入轴承内部，延长部件的使用寿命。底座的立式支撑板上带有品牌标识的蚀刻位，整体结构无多余的外凸部件，外观简洁规整，既适合商用餐饮门店明档使用，也适合户外庭院、露营场景的固定安装使用，结构拆解后可分为底座、支撑板、轮盘、轴承座几个大模块，运输时可扁平包装，现场通过螺栓即可完成组装，无需专业焊接工具，组装完成后整体结构刚性充足，满载状态下转动无明显晃动。
