弧形中柱螺旋木质踏步楼梯结构

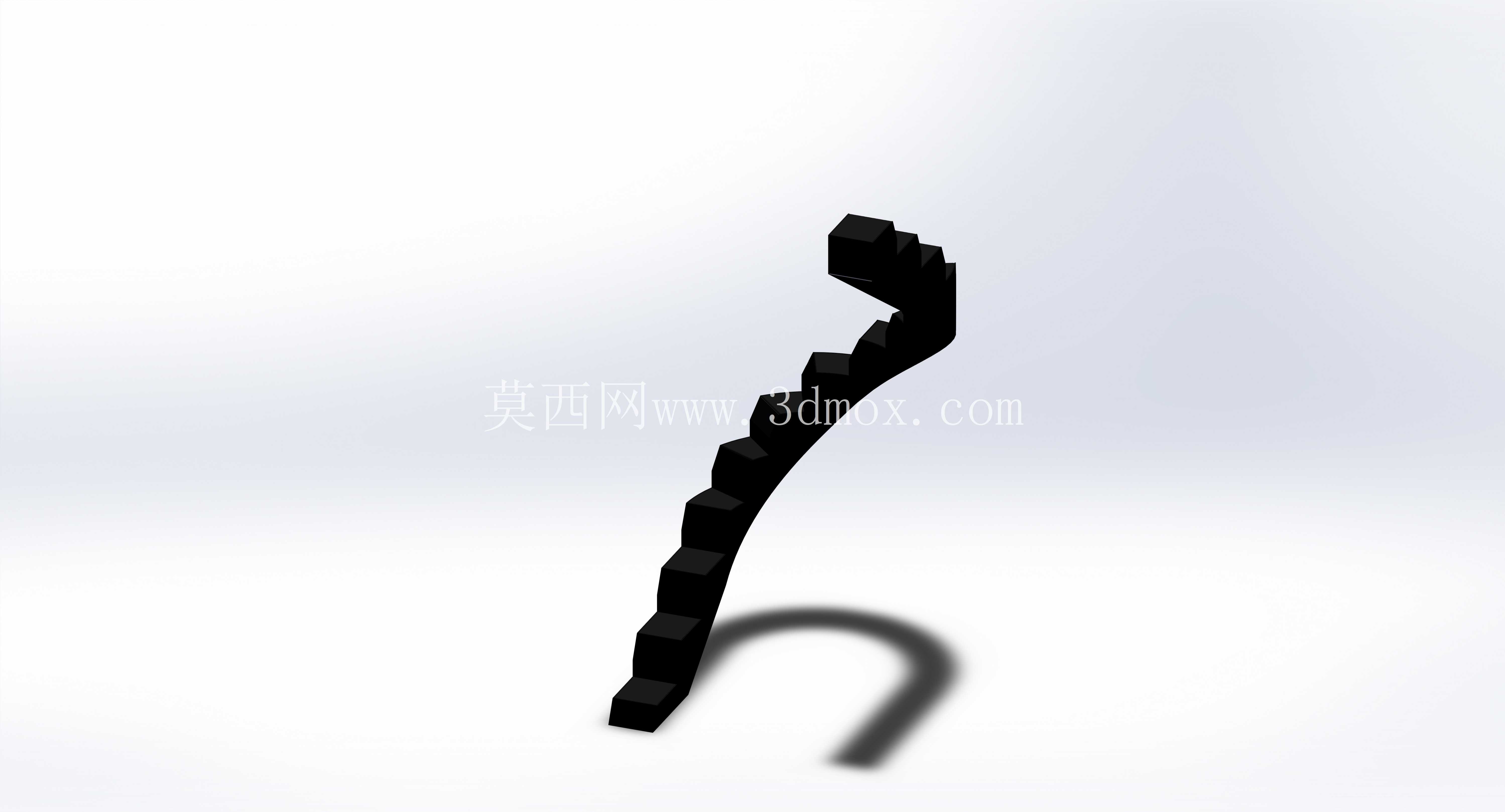

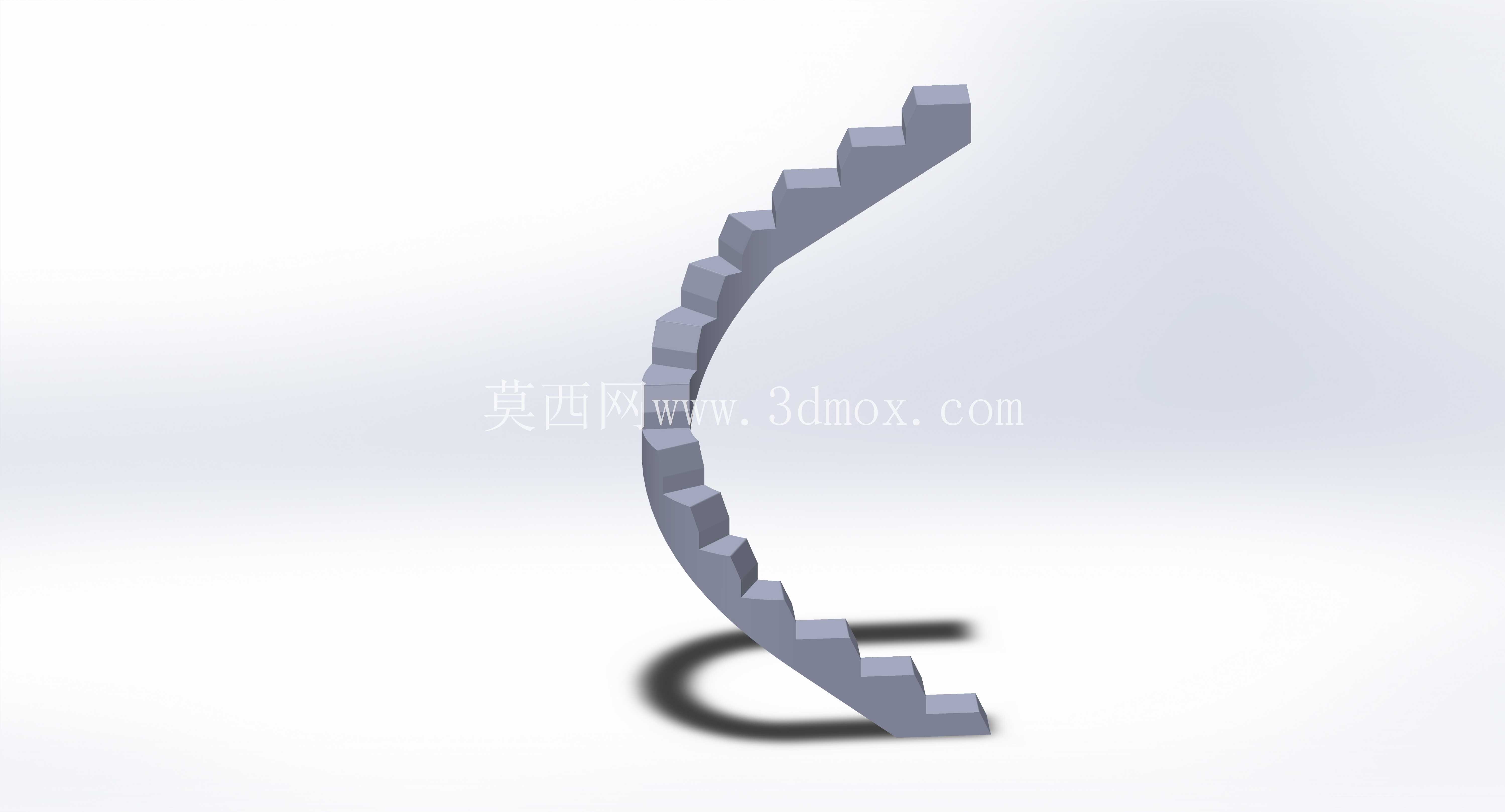

　　这款弧形中柱螺旋楼梯的结构设计，核心适配小层高复式空间、loft夹层、小型商业空间的竖向交通需求，相比直跑楼梯可节省60%以上的平面占用面积，相比常规圆形螺旋梯，弯曲走向的中柱脊可贴合弧形墙面、转角区域做定制化安装，避免圆形梯在边角空间出现的无效占地问题。从结构受力逻辑来看，整个梯体的承重核心为弯曲成型的钣金脊柱，采用单中柱悬挑受力模式，所有踏步荷载通过踏步与脊柱的连接节点传递至脊柱，再由脊柱上下两端的固定端传递至建筑地面与上层楼板，无需额外设置侧边围护承重梁，进一步压缩结构占用空间。

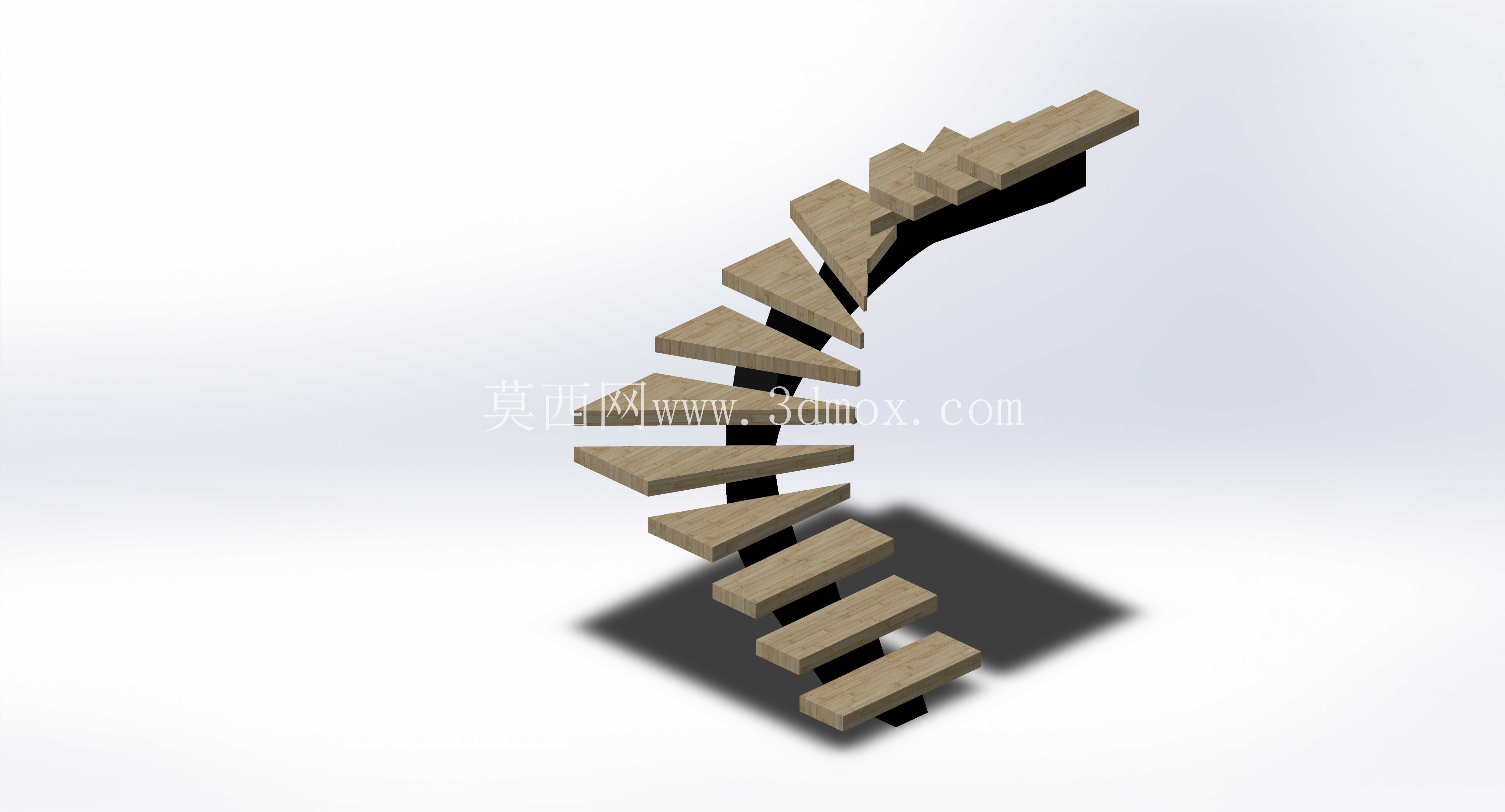

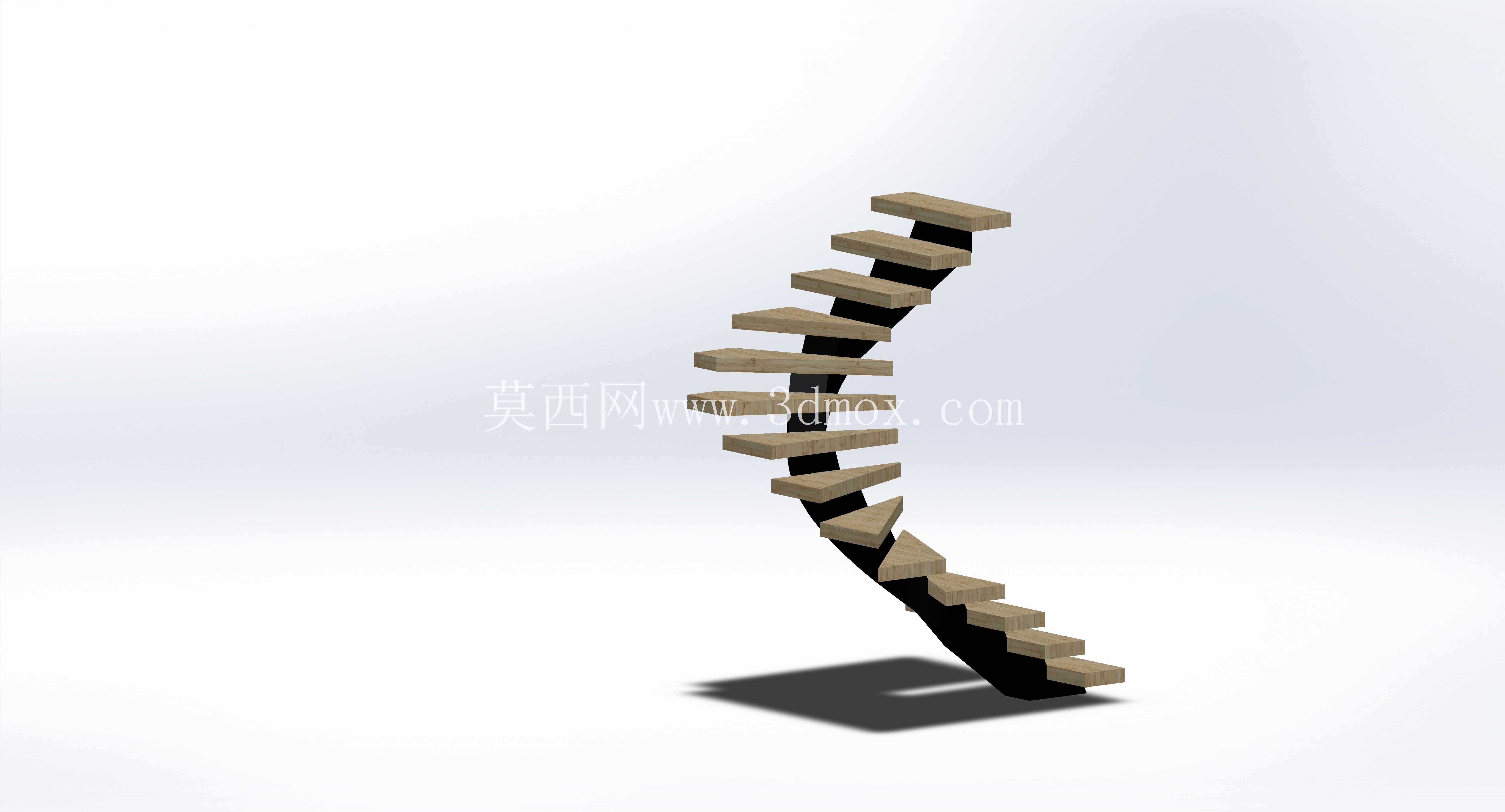

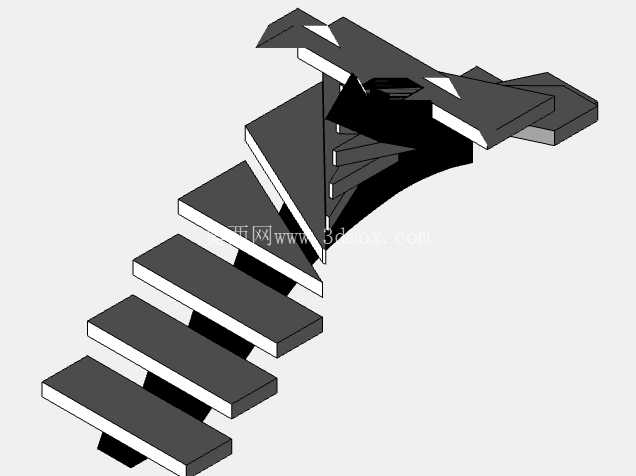

　　踏步采用实木材质，单块踏步为扇形裁切，沿弯曲脊柱的螺旋走向依次排布，相邻踏步的高差控制在180mm以内，踏面最窄处宽度不小于150mm，最宽处可达600mm，满足单人通行的尺寸要求，同时踏步表面做防滑倒角处理，边缘倒R3圆角避免磕碰。设计过程中首先确定上下层连接点的平面坐标与层高参数，以弯曲脊柱的中心轨迹线为路径做螺旋扫掠生成基准曲面，再沿曲面法向阵列排布踏步实体，每块踏步与脊柱的连接面做贴合焊接预处理，预留螺栓连接孔位，现场安装时可通过螺栓快速固定踏步，无需现场焊接作业，降低安装难度。

　　安装边界方面，梯体整体平面投影为不规则扇形，最小安装净空尺寸需满足1200mm1800mm的矩形区域，上层楼板开口尺寸需对应梯体顶部的出口位置预留不小于700mm700mm的通行口，脊柱底部与地面采用膨胀螺栓固定，固定点需落在建筑结构层上，禁止固定在装饰面层上，脊柱顶部与上层楼板的连接采用角码焊接+螺栓紧固的双重固定方式，保证整体结构的抗侧移能力。实际使用场景中，这类楼梯多用于住宅夹层、小型工作室、临街商铺的二层搭建，也可作为工业风装修空间的装饰性交通构件，木质踏步的暖调质感可中和钣金脊柱的冷硬工业感，适配多种装修风格。

　　结构设计时需重点验算弯曲脊柱的截面抗弯模量，根据层高与踏步数量计算总荷载，单块踏步按1.5kN的集中荷载验算节点强度，脊柱采用壁厚不小于6mm的钣金弯压成型，截面为矩形空心结构，在每块踏步的连接位置内部加设加强筋板，避免长期荷载下脊柱出现变形。踏步与脊柱的连接采用沉头螺栓固定，螺栓头沉入踏步表面以下2mm，用木质填补剂找平，保证踏面平整无凸起。整体梯体的旋转角度根据安装空间的走向调整，可实现90度到270度的旋转范围，相比固定旋转角度的成品楼梯，适配性更强，可根据现场实际的墙体位置、开门方向调整弯曲轨迹，避开墙体突出的管线、梁柱等障碍物。在三维建模过程中，需重点校验相邻踏步之间的净空高度，保证通行路径上的净空不小于2000mm，避免行人上下时出现碰头问题，同时校验每块踏步的排布角度，保证踏面的水平度误差不超过1度，避免踏步倾斜带来的通行安全隐患。钣金脊柱的弯曲成型需采用数控冷弯工艺，保证弯曲轨迹与三维模型的轨迹线完全吻合，现场安装时先固定脊柱上下端，再依次从下往上安装踏步，每安装一块踏步都需校验水平度与相邻踏步的高差，调整到位后再紧固螺栓，最后安装扶手构件（该模型未包含扶手部分，可根据实际需求搭配金属或木质扶手）。
