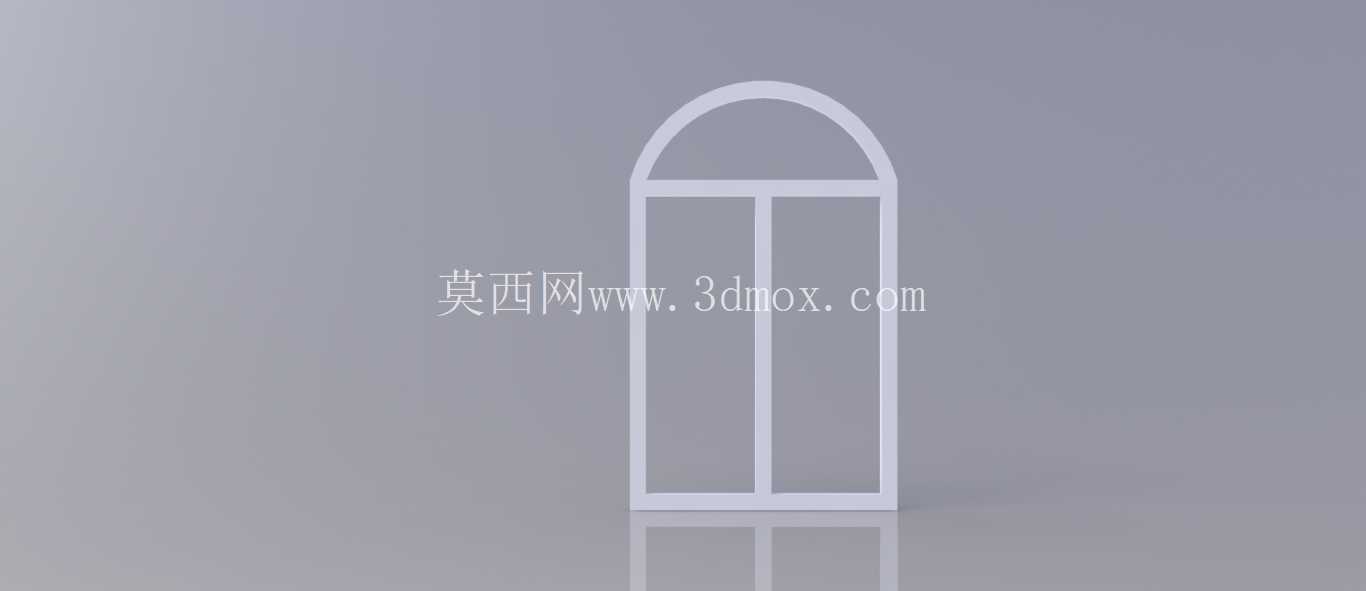

带水平分隔条的上拱圆弧窗结构设计

这款上拱圆弧带水平分隔条的窗型结构，在民用住宅、小型商业门店、文旅配套建筑的立面设计中应用十分广泛，区别于常规矩形平开窗，上部的圆弧拱段能够在不额外增加窗洞整体高度的前提下，提升窗体上部的视觉通透感，同时适配带有拱券元素的建筑立面造型，避免矩形窗在弧形窗洞安装时出现的边角封堵、视觉割裂问题。从实际使用场景来看，这类窗型常被用在楼梯间转角、阁楼斜立面、临街商铺的门头侧墙、民宿客房的观景面位置，下部的双扇平开结构可以满足日常通风、清洁擦拭的操作需求，上部固定圆弧段则承担采光、造型适配的作用，不需要设置开启扇，能够减少活动密封段的数量，降低长期使用后的漏风、渗水隐患。

设计过程中首先要匹配建筑预留窗洞的安装边界，常规同类型窗的安装洞口宽度多集中在0.8米到1.2米区间，整体高度控制在1.5米到2.2米范围，上部圆弧段的拱高通常取洞口宽度的二分之一，保证圆弧轮廓为标准半圆，避免非标准圆弧带来的型材弯弧加工难度提升、玻璃裁切损耗率升高的问题。下部的水平分隔条位置设置在整体窗高从上往下三分之一处，也就是圆弧段与矩形段的衔接位置，这一位置的横向中梃一方面承担圆弧段型材的承重作用，将上部拱段的荷载均匀传递到两侧竖向边框，另一方面作为下部双扇平开窗的上轨道安装基准，保证两扇窗扇的上沿密封面处于同一水平面上，避免出现扇框错位、密封胶条压缩量不均的问题。

从结构功能特性来看，两侧竖向边框采用统一截面的型材，从窗洞底部一直延伸到圆弧拱的顶点位置，不需要在圆弧衔接处做型材拼接，整根弯弧成型的边框能够减少拼接缝隙，提升窗体的整体结构强度，在遭遇强风荷载时，整根型材的抗形变能力要远高于分段拼接的结构。下部双扇窗的中间竖向中梃与横向中梃采用45度角组角连接，组角位置内置不锈钢角码注胶密封，保证连接位置的水密性，避免雨水顺着拼接缝隙渗入室内。窗扇与窗框的搭接量控制在8毫米，配套的三元乙丙密封胶条采用连续整圈设置，在扇框闭合时胶条的压缩量保持在3到4毫米，既能够保证密封效果，又不会因为压缩量过大导致窗扇开关阻力过大、五金件磨损加快。

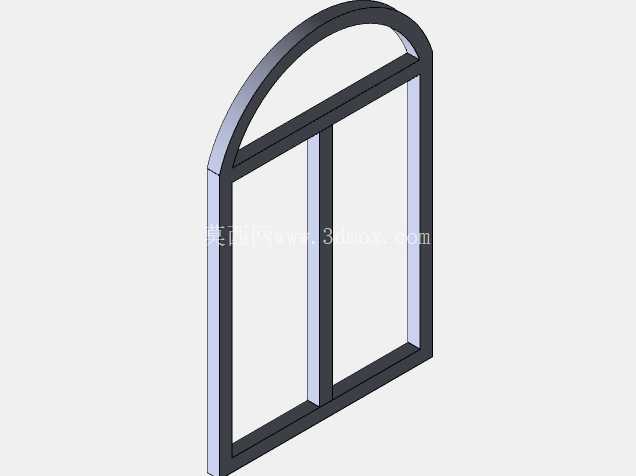

在建模逻辑上，首先需要确定窗洞的基准轮廓，先绘制下部矩形段与上部半圆拱的组合闭合轮廓，作为窗框的外边界参考，再根据所选型材的截面宽度向内偏移得到窗框的内轮廓，圆弧段的型材弯弧半径需要与外轮廓半径保持一致，保证型材截面在弯弧过程中不会出现扭曲、壁厚不均的问题。横向中梃的位置需要精准对齐圆弧段的底部切线位置，中梃与两侧竖向边框的连接采用螺接加注胶的工艺结构，建模时需要预留出螺钉安装孔位与注胶通道，避免后期加工时出现孔位偏移。下部两扇窗扇的尺寸保持完全一致，扇框与窗框之间预留2毫米的安装间隙，用于安装合页、执手等五金件，合页的安装位置距离扇框上下端的距离为扇高的十分之一，保证窗扇开关时的受力均匀，避免长期使用后出现扇框下垂、刮蹭窗框的问题。

安装边界的处理上，窗框外侧与建筑墙体之间预留15到20毫米的安装间隙，用于填充发泡胶与密封胶，圆弧段的顶部位置需要额外设置固定拉片，拉片间距不超过300毫米，因为圆弧顶部是窗体受风压时形变最大的位置，加密固定点能够有效提升窗体的安装牢固度。玻璃配置上，上部圆弧固定段采用整块弯弧钢化玻璃，玻璃厚度根据窗洞面积选择，面积小于1平方米时采用5毫米厚钢化玻璃，面积超过1平方米时采用6毫米厚钢化玻璃，下部双扇开启段采用中空钢化玻璃，提升隔音保温性能，玻璃与扇框之间采用中性硅酮密封胶粘接，配合玻璃压条固定，避免玻璃在扇框内出现松动异响。

从实际工程反馈来看，这类圆弧窗的常见问题集中在圆弧段型材弯弧精度不足，导致玻璃安装后出现缝隙不均、密封不严的情况，因此在建模阶段就需要精准控制圆弧段的轮廓度公差，将轮廓偏差控制在1毫米以内，给后续加工环节提供准确的尺寸基准。另外下部双扇窗的执手位置设置在扇框中部高度，距离地面1.4米到1.6米的区间，符合日常操作的人体工程学要求，不需要踮脚或者弯腰就可以完成开关操作。横向中梃的下沿需要做滴水线结构，避免雨水顺着中梃下沿流到窗扇表面，留下水渍痕迹，影响窗体外观。
