未完工木屋框架结构三维设计模型

　　该模型呈现的是处于施工中段的木屋承重框架结构，从三维视角完整还原了木构建筑在围护结构安装前的骨架排布状态，可直接用于装配式木屋施工的结构校验、预制构件生产的尺寸核对，也能作为轻型木结构教学的具象演示载体，帮助现场施工人员、结构设计人员快速理解各杆件的连接逻辑与受力传递路径。从结构排布来看，模型完整还原了木屋底部承重梁、竖向立柱、横向搁栅、斜向支撑的交叉连接关系，所有杆件的交接位置都做了贴合实际施工的节点处理，没有出现理想化的无间隙拼接，而是预留了实际木构件安装所需的微调间隙，符合现场木作施工的真实公差要求。

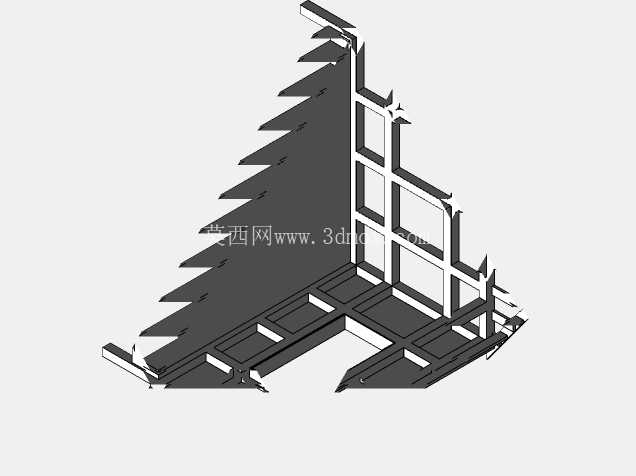

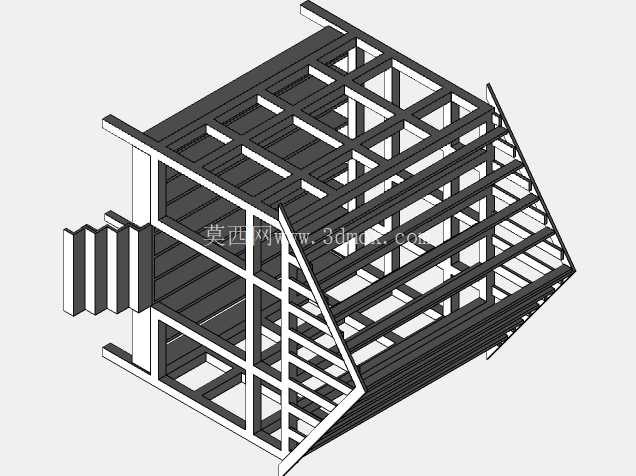

　　底部的横向主梁采用了叠合排布的设计，对应实际施工中地梁上方的主承重搁栅，承担上部所有结构的竖向荷载并传递至基础；竖向立柱按照等距模数排布，每根立柱与横向搁栅的交接处都设置了双向拉结的杆件，避免框架出现侧向失稳的问题。模型一侧突出的多段平行杆件，对应木屋入口位置的门廊挑梁结构，挑梁与主框架的连接位置做了延伸入内部框架的锚固处理，保证外挑部分的承重能力，避免后期门廊出现下沉变形。斜向的屋架杆件按照排水坡度进行角度匹配，所有斜梁与横向龙骨的连接节点都做了贴合木作施工的切口处理，保证杆件之间的贴合面足够传递屋面荷载，不会出现应力集中的问题。

　　从设计逻辑来看，整个框架没有采用冗余的装饰性构件，所有杆件都承担对应的结构功能：横向搁栅同时承担楼面层的承重与框架的水平拉结作用，竖向立柱同时承担竖向承重与墙体龙骨的定位作用，斜向支撑同时承担屋架承重与框架抗侧力的作用，这种一体化的结构设计能够减少现场施工的构件种类，降低预制加工的难度，也能减少现场切割调整的工作量。在安装边界的处理上，模型底部的主梁端部预留了与基础预埋件连接的伸出段，对应实际施工中地梁与混凝土基础的锚固位置；屋架斜梁的顶端预留了屋脊杆件的安装接口，侧面的框架边缘预留了外墙覆面板的安装定位边，所有需要现场拼接的位置都做了明确的结构标识，能够直接指导预制构件的生产下料，避免现场安装时出现构件尺寸不匹配的问题。

　　从应用场景出发，这类框架结构模型可用于轻型木屋的前期方案沟通，让业主直观了解房屋的结构布局与空间尺度，也能用于施工前的结构碰撞检查，提前发现不同位置杆件的干涉问题，减少现场施工的返工量；对于木结构教学场景，该模型能够清晰展示轻型木构建筑的荷载传递路径，从底部主梁到竖向立柱，再到屋架斜梁的受力逻辑都能通过三维视角直观呈现，帮助学习者快速理解木构建筑的结构原理。模型中所有杆件的截面尺寸都按照常规轻型木屋的用材标准进行匹配，主承重梁的截面尺寸满足两层以下木屋的承重要求，搁栅与立柱的间距符合木构建筑的相关施工规范，斜向支撑的设置角度能够满足常规风荷载下的抗侧力要求，不需要额外调整即可直接用于常规小型木屋的结构参考。在细节处理上，模型还原了木框架施工中常见的临时加固杆件位置，也就是框架边缘的临时拉结件，对应实际施工中为了防止框架在安装过程中出现变形而设置的临时支撑，这些临时构件在后期围护结构安装完成后会被拆除，模型中对这类构件的还原能够让使用者更清晰地理解木构建筑的施工流程，区分永久结构与临时施工构件的差异。
