斜拉式跨江交通桥梁结构演示模型

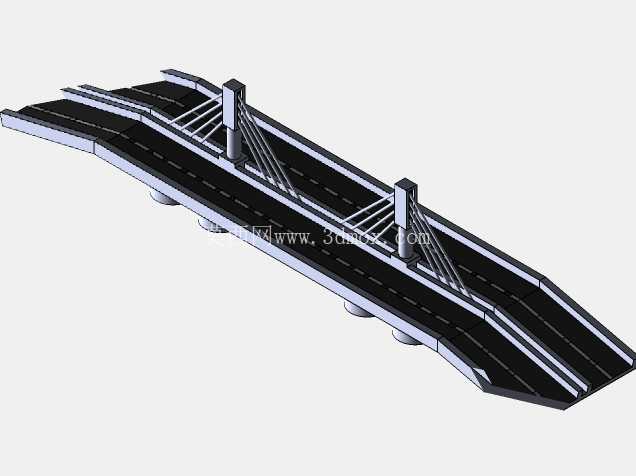

　　该斜拉桥结构模型还原了大跨度跨江桥梁的核心受力体系，可用于路桥工程方案汇报、结构力学教学演示、施工工序模拟等场景，能直观展现斜拉桥各部件的传力路径与装配关系，帮助设计人员快速校验结构布局合理性，也可作为市政交通项目前期方案展示的具象载体，让非工程背景的参与方快速理解桥梁整体构造。模型完整呈现了双柱式桥塔、扇形布置斜拉索、双向通行桥面、下部支撑墩柱等核心构件，桥塔采用竖直矩形截面设计，塔柱与桥面衔接处设置了横向限位结构，可模拟实际工程中桥塔对桥面的横向约束作用，避免桥面在横向荷载下出现过大位移。

　　斜拉索采用平行钢丝束的简化表现形式，从桥塔不同高度位置呈扇形发散锚固于桥面两侧，拉索间距沿桥面纵向均匀排布，可清晰展现斜拉桥通过拉索将桥面荷载传递至桥塔、再由桥塔传递至下部基础的传力逻辑，对应实际工程中拉索预紧力调整、索力优化的设计环节。桥面部分按照双向四车道的通行尺度做了等比例简化，表面刻画了车道分隔线、边缘路缘石等细节，桥面两端设置了渐变段引桥，模拟实际桥梁与两端道路衔接的过渡结构，引桥坡度控制在合理范围内，符合道路通行的纵坡设计要求。

　　下部支撑结构包含桥塔位置的主墩与桥面跨间的辅助墩，墩柱采用圆形截面设计，墩顶与桥面之间设置了支座安装位，可对应实际工程中球形支座、盆式支座的安装空间预留，辅助墩的设置可有效减小桥面跨中挠度，提升大跨度桥梁的整体刚度。从设计思路来看，该模型优先保证核心受力结构的几何关系准确，对非核心的桥面附属设施做了适度简化，既保留了结构演示所需的全部关键特征，又避免了过多细节干扰对主体受力体系的观察，建模过程中先确定桥跨总长度、桥塔高度、桥面宽度等核心边界尺寸，再依次搭建桥塔、桥面、墩柱的主体结构，最后添加拉索、车道线等细节构件，各部件之间的装配关系完全匹配实际施工的安装顺序，可直接用于拆解演示桥梁的施工流程。

　　安装边界方面，模型中各墩柱底部预留了与基础衔接的法兰盘安装位，桥塔与桥面的衔接处预留了拉索锚固槽口，拉索两端分别设置了与桥塔、桥面连接的锚固端头，所有衔接位置的尺寸公差均按照演示模型的装配要求做了适配，可直接拆分后重新组装，不会出现构件干涉无法装配的问题。在实际工程应用中，这类桥梁演示模型可用于施工前的技术交底，让现场施工人员快速理解各部件的安装位置与连接方式，也可用于高校路桥专业的结构力学教学，帮助学生理解斜拉桥的受力特点，相比二维图纸，三维模型能更直观地展现结构的空间关系，降低复杂结构的理解门槛。模型在细节处理上，桥面边缘设置了防撞护栏的简化结构，桥塔顶部预留了检修通道的安装位置，这些细节虽做了简化，但位置与尺度均符合实际工程的设计规范，不会出现结构布局上的常识性错误，可满足方案演示、教学讲解等场景的使用需求。
