菱形冲孔钢板网格防护格栅结构

做工业平台铺板设计的时候，最先要考虑的就是防滑与通透率的平衡，这款菱形钢板网刚好踩中了多数工况的需求平衡点。不同于平钢板焊接的格栅，这种一体冲压拉伸成型的菱形网孔结构，没有额外的焊缝应力集中点，整体板面的抗形变能力更强，在人员走动频繁的巡检平台、设备周边操作走台应用时，即使长期承受交变载荷，也不会出现焊缝开裂、网面变形凹陷的问题。网孔的菱形排布是经过受力优化的，长对角线沿人员行走方向布置时，鞋底与网面的接触摩擦力更大，即使表面沾有油污、切削液或者工业粉尘，也能保持足够的防滑系数，避免人员滑倒摔伤。

从过滤与筛分场景的应用来看，这种菱形网孔的过流断面均匀，没有直角死角，不容易被物料颗粒卡堵，在流体输送系统的前置过滤器、车间通风系统的进气防护网、粮食加工生产线的筛分溜槽上使用时，物料或者气流穿过网面的阻力更小，不会因为局部堵孔造成系统压差异常升高。网板的边缘可以根据安装需求做折边或者焊接安装耳，安装时不需要额外做框架加强，单块网板的跨度可以做到1.2米到1.5米，中间不需要额外加支撑肋，既能减少安装时的钢材用量，也能降低整体结构的自重。

做建筑外围防护或者设备安全防护罩时，这种菱形钢板网的视觉通透性更好，不会像密目安全网那样遮挡视线，巡检人员在防护罩外侧就能直接观察内部设备的运行状态，同时网孔的尺寸经过控制，能够防止人员手指或者工具误伸入设备运转区域，满足机械设备安全防护的间隙要求。网板的板材厚度可以根据承载需求选择，轻载的通风防护场景可以选用1.5mm到2mm的薄钢板，重载的平台铺板场景可以选用3mm到5mm的厚钢板冲压拉伸，拉伸成型后的网面整体强度是原平板的1.5倍以上，抗冲击性能更好，即使有重物从1米左右高度坠落，也不会出现网面击穿的情况。

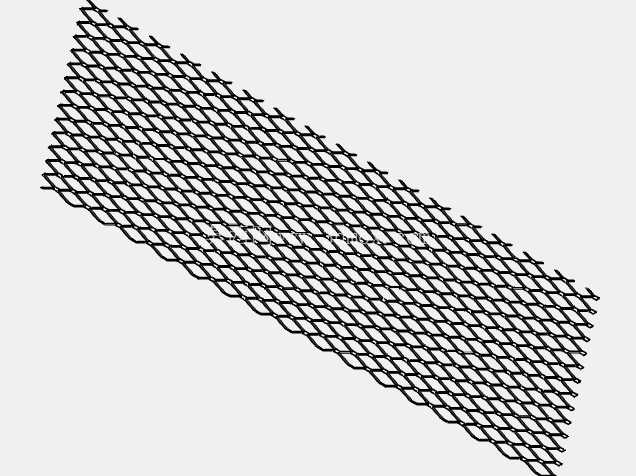

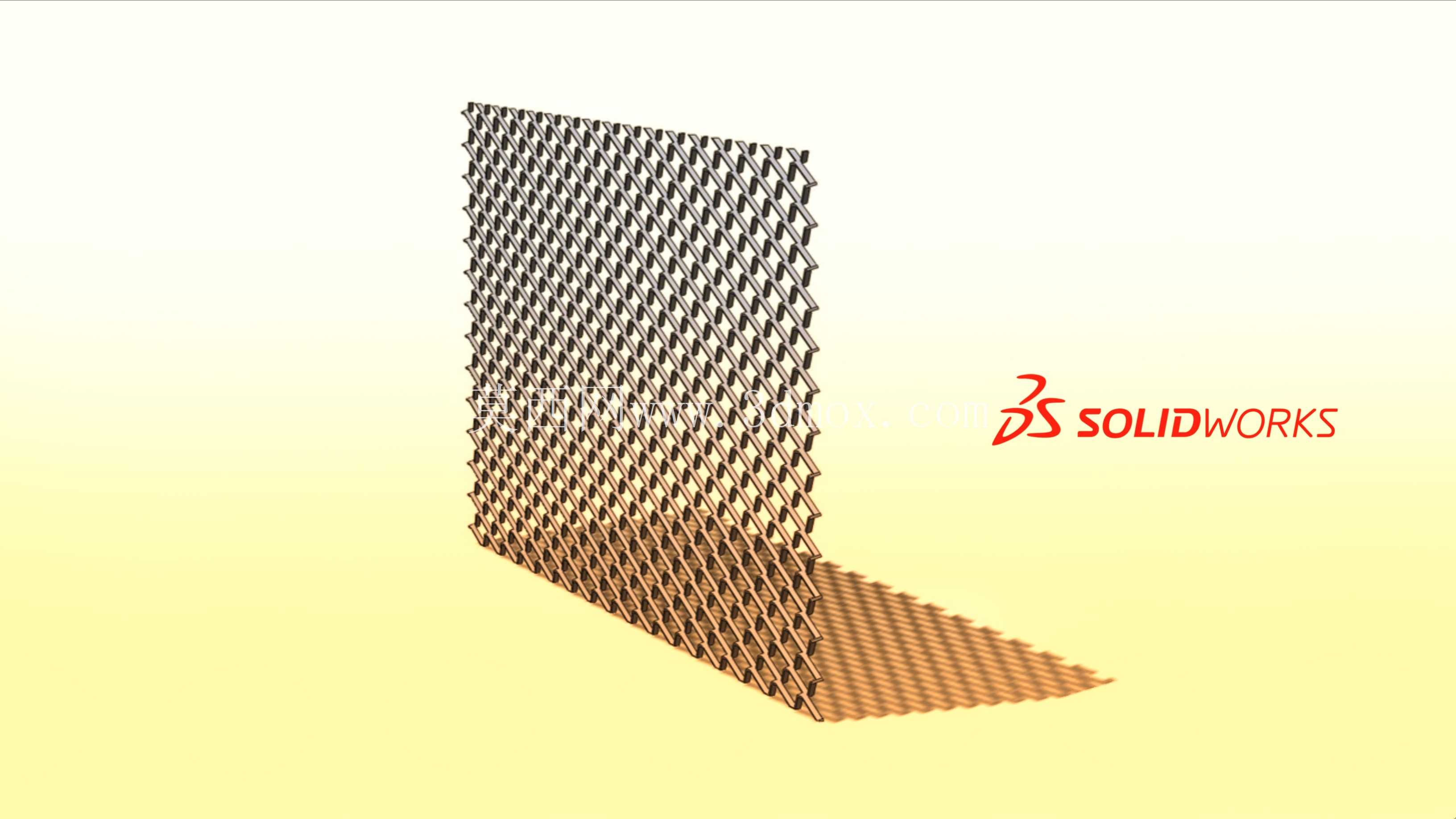

建模的时候要注意，菱形网孔的成型是钢板冲压后拉伸扩张的过程，不是简单的阵列切除，每个网孔的连接筋条都有自然的扭转弧度，筋条的截面是不规则的菱形，不是规整的矩形，这也是实际生产中钢板网强度更高的原因——筋条的冷作硬化效应会提升表面硬度，耐磨性能比原板材提升30%左右。安装边界设计上，网板的四周边缘通常会预留20mm到50mm的平板边框，边框上可以提前冲好安装孔，孔距按照100mm到150mm均匀排布，安装时直接用螺栓固定在下方的支撑框架上，拆卸维护非常方便，如果是焊接安装，也可以直接将边框与支撑型钢焊接，焊接后做喷塑或者镀锌防腐处理，就能适应户外或者潮湿腐蚀环境的使用需求。

在排水格栅或者地沟盖板场景使用时，菱形网孔的倾斜角度能够让水流快速通过，同时拦截较大的杂物，避免地沟堵塞，网面的凸起筋条还能起到刮除鞋底泥沙的作用，保持车间地面清洁。不同于焊接的钢格板，这种一体拉伸的钢板网没有突出的焊点，表面更平整，不会出现焊点硌伤鞋底或者卡绊高跟鞋、小轮推车车轮的问题，在工业园区的人行通道、停车场入口排水沟位置使用时，通行体验更好。设计选型时需要根据实际的承载要求核算网板的厚度与筋条宽度，过薄的板材在重载碾压下会出现网面塌陷，过厚的板材又会增加不必要的成本，通常单人通行的走台选用2mm厚度、筋宽2mm的钢板网就能满足要求，过叉车的重载地沟盖板则需要选用4mm以上厚度、筋宽4mm的钢板网，同时缩小支撑框架的间距，保证整体结构的承载能力。
