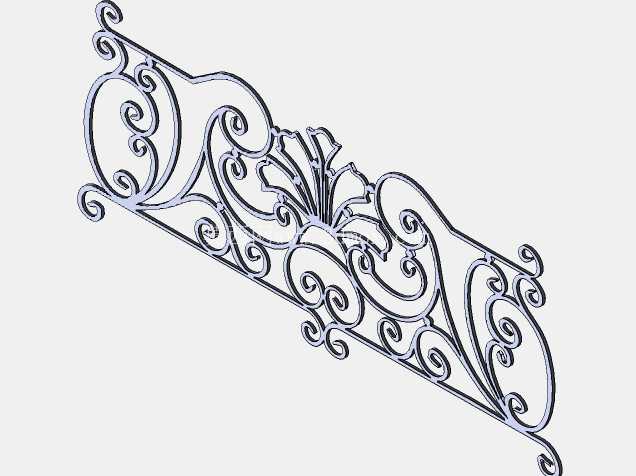

欧式卷草纹铁艺装饰构件三维设计

　　这类卷草纹铁艺构件，多应用于庭院围栏、阳台护栏、楼梯扶手、入户门花格以及景观隔断的装饰段，在欧式、复古风的民用建筑与商业景观项目中使用频率极高。不同于普通冲压成型的薄铁皮装饰件，该构件采用等截面金属条弯卷成型的结构逻辑，所有花纹线条的截面尺寸保持一致，既可以采用实心方钢、圆钢锻打弯制，也可以适配扁铁、型材切割后焊接成型，生产端的工艺适配性较强，不需要开制复杂的冲压模具，小批量定制项目也能快速落地。从结构设计层面看，整个构件以一条斜向的主承力边为安装基准，所有卷草涡旋纹路都从这条基准边向外延伸，没有出现悬空过长的无支撑结构，避免了运输、安装过程中出现受力变形的问题。

　　主承力边的平直度公差在建模时就做了严格约束，安装时可以直接贴合在护栏的主横杆或者立柱侧面，通过焊接或者螺栓固定即可完成装配，不需要现场二次修磨基准面。构件上的涡旋纹路全部采用平滑的圆弧过渡，没有锐角折边，一方面是降低金属弯制过程中的应力集中，避免弯卷处出现开裂，另一方面也能避免安装使用过程中尖锐边角划伤人员，符合装饰类五金件的安全设计要求。中间的花型放射段做了疏密有致的排布，不会因为花纹过密导致积灰难清理，也不会因为纹路过疏失去装饰层次感，每一段涡旋的曲率都经过反复调整，保证视觉上的流畅感，不会出现线条生硬转折的违和感。

　　从安装边界来看，该构件属于单向延伸的装饰段，两端的接口处预留了衔接余量，可以和同系列的直段栏杆、其他花型构件直接拼接，不需要额外裁切调整，适配常规600mm到1200mm间距的护栏立柱安装需求，构件整体的突出厚度控制在50mm以内，不会因为装饰件突出过多占用通行空间，也能避免户外使用时被过往物体磕碰变形。建模过程中，所有弯卷路径都做了等半径约束，对应实际生产中的弯模参数，车间生产时可以直接提取路径曲线做弯管、弯条的程序输入，不需要二次测绘图纸。考虑到户外使用的防腐需求，构件的所有焊缝位置都设计在背面贴合安装面的一侧，正面没有突兀的焊道，后续做喷漆、热镀锌或者喷塑处理时，正面的装饰面可以获得均匀的涂层，不会出现焊疤打磨痕迹影响外观。

　　这类构件除了常规的护栏装饰用途，也可以截取局部花型作为门窗花格、家具装饰边、景观小品的装饰元素使用，结构本身的镂空特性不会遮挡视线，同时能起到很好的空间分隔装饰效果，在复古风的室内装修项目中，也可以作为墙面装饰挂件、隔断花窗使用，适配的场景覆盖了户外建筑装饰到室内软装的多个领域。设计时特意规避了过于复杂的多层叠焊结构，整个构件所有花纹都处于同一平面内，既降低了生产焊接的工作量，也减少了后期使用中的清洁死角，户外使用时雨水可以顺着涡旋的弧度自然流下，不会出现积水锈蚀的问题。
