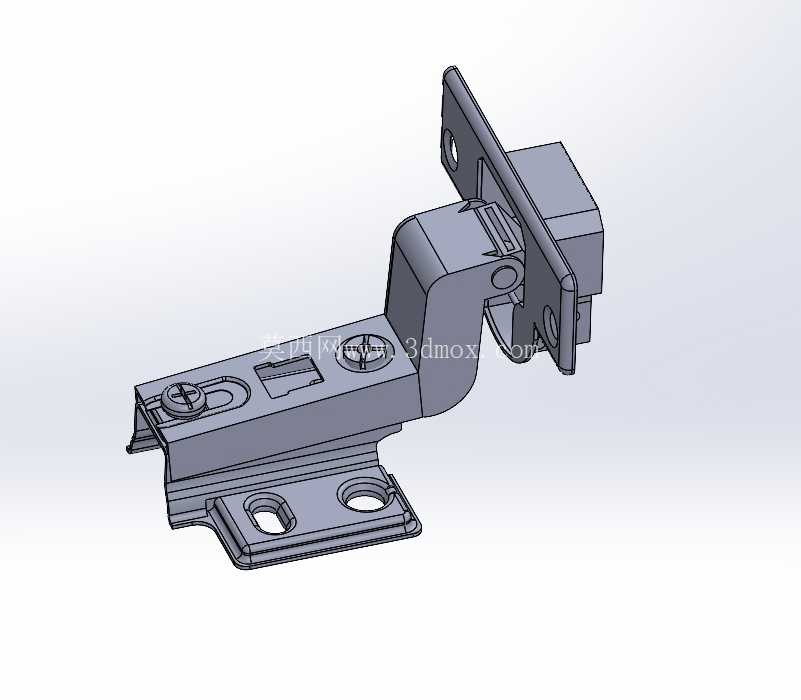

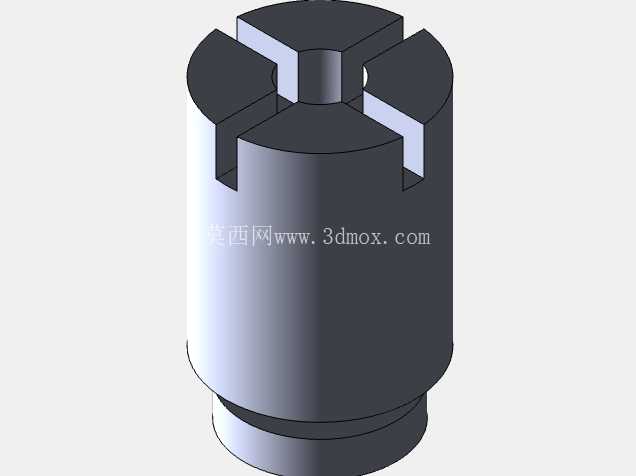

110度开启角度比萨格拉二维橱柜铰链结构

　　日常做家具结构设计时，这类110度开合的二维比萨格拉铰链是橱柜、衣柜柜门连接的核心配件，不同于普通直臂或大弯铰链，它的二维调节属性可以在安装完成后，分别对柜门的前后、左右位置进行微调，不用反复拆卸底座拧动安装螺丝，就能抵消柜体加工、门板裁切时产生的毫米级误差，这一点在批量定制家具的现场安装环节实用性极强，能大幅减少现场修孔、补板的工作量。从实际应用场景来看，这类铰链主要适配16-22mm厚度的常规板式柜门，不管是颗粒板、多层板还是密度板基材的柜门，只要提前在柜门对应位置开好直径35mm的铰杯孔，就能完成基础安装，铰杯的沉台深度设计为12mm，安装后铰杯完全嵌入门板内部，不会突出门板表面影响柜门闭合后的平整度。

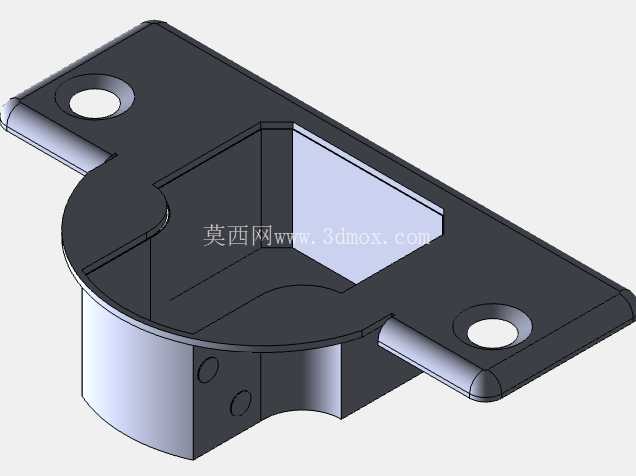

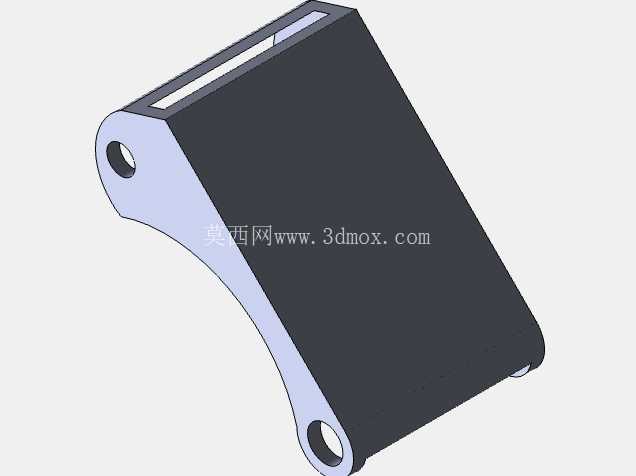

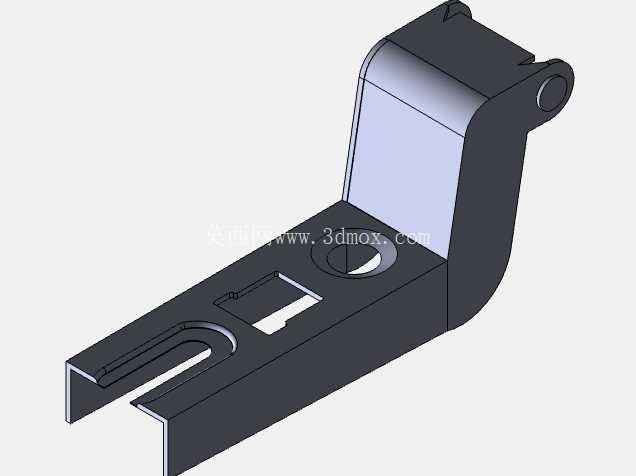

　　它的110度开启角度属于家具铰链的常规黄金开合角度，既不会因为开启角度过小导致拿取柜内物品时胳膊磕碰柜门边缘，也不会因为开启角度过大导致柜门外侧碰撞相邻柜体或者墙面，在常规L型转角橱柜的应用中，相邻两扇柜门同时开启时也不会出现干涉磕碰的问题，适配绝大多数平开门柜体的使用需求。从结构设计思路来看，整个铰链分为铰杯、连接摇臂、底座三个核心部分，铰杯部分通过两颗自攻螺丝固定在门板背面，底座部分通过两颗螺丝固定在柜体侧板内侧，中间的多段式摇臂通过铆接轴连接铰杯与底座，摇臂的铰接点位置经过反复校核，保证柜门开合过程中运动轨迹顺滑，不会出现卡顿或者死点，同时在铰接位置内置了阻尼结构的安装位，可以搭配阻尼器实现柜门闭合时的缓冲效果，避免柜门关闭时产生撞击噪音。

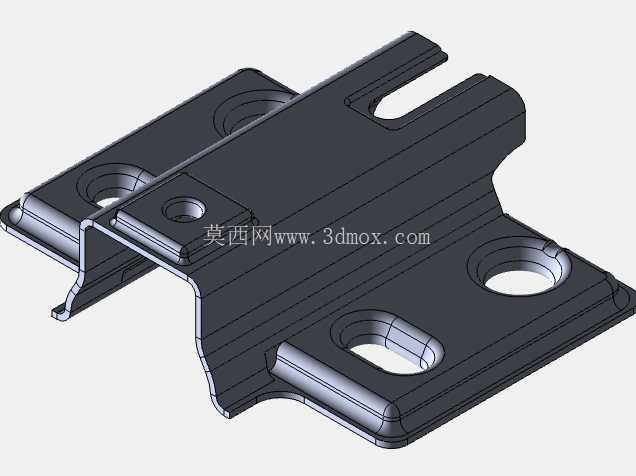

　　底座的设计采用了滑入式快装结构，铰杯部分的连接座可以直接卡入底座的卡槽内，不需要额外拧动螺丝就能完成初步固定，后续需要拆卸柜门时，只需要拨动底座上的解锁卡扣，就能把柜门连带铰杯部分整体取下，方便后期柜内设备检修或者门板清洁。安装边界方面，底座的固定孔位间距为32mm，完全符合国际通用的32mm家具安装系统标准，可以直接适配排钻加工的柜体预钻孔位，不需要现场重新划线打孔，铰杯孔的边距设计为5mm，也就是铰杯中心距离门板边缘的距离为22.5mm，这个尺寸经过大量实际安装验证，既能保证门板闭合后与侧板之间预留2mm左右的合理缝隙，也不会因为边距过小导致门板边缘出现开裂的问题。

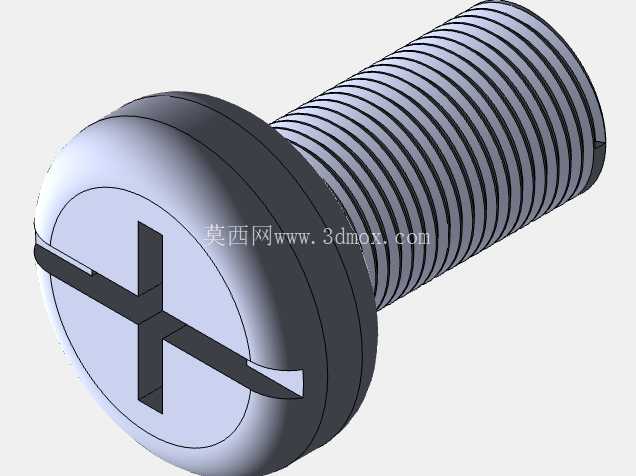

　　在做三维建模的时候，需要重点校核开合过程中的运动包络，尤其是当柜门开启到最大110度位置时，摇臂的突出部分不能与柜体侧板或者相邻层板产生干涉，同时要保证二维调节的行程足够，左右调节行程可以达到±2mm，前后调节行程可以达到+3mm/-1mm，足够覆盖现场安装时的各类误差。这类铰链的表面处理一般采用镀锌或者镀镍工艺，模型里也还原了金属冲压件的折弯圆角、铆接点位的细节，所有的壁厚都按照实际冲压五金的标准设计，摇臂部分的板材厚度为2mm，底座部分的板材厚度为2.5mm，保证长期使用过程中不会因为承重产生形变，单只铰链的承重可以达到10kg，常规高度700mm以内的柜门只需要安装两只铰链就能满足承重需求，高度超过1m的柜门可以适当增加铰链数量来保证结构稳定性。在做家具结构选型的时候，还要注意根据柜体侧板的覆盖情况选择对应的直臂、中弯或者大弯款式，这款110度二维比萨格拉铰链属于直臂款式，主要适用于全盖门的安装场景，也就是柜门完全覆盖柜体侧板的情况，如果是半盖或者内嵌门的场景，只需要更换对应弯度的摇臂部分，底座和铰杯的安装尺寸是通用的，这也给系列化产品设计提供了便利，减少了模具开发的成本。建模过程中所有的安装孔位都做了沉台处理，保证螺丝安装后螺丝头不会突出零件表面，影响装配精度，铰接位置的轴孔配合间隙设计为0.1mm，既保证转动顺滑，也不会因为间隙过大导致柜门安装后出现晃动的问题。
