牧场主题装饰性金属风向标结构设计

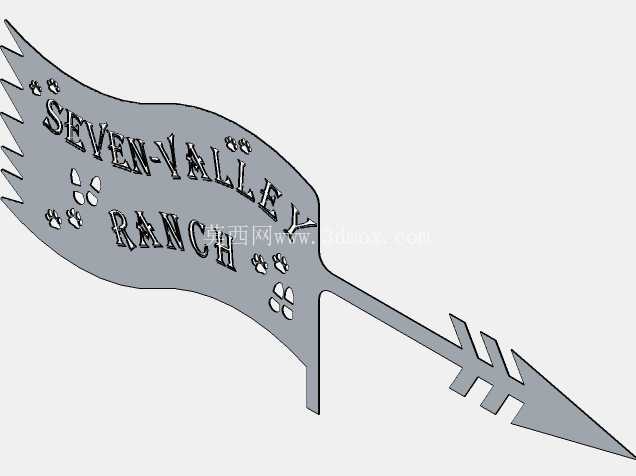

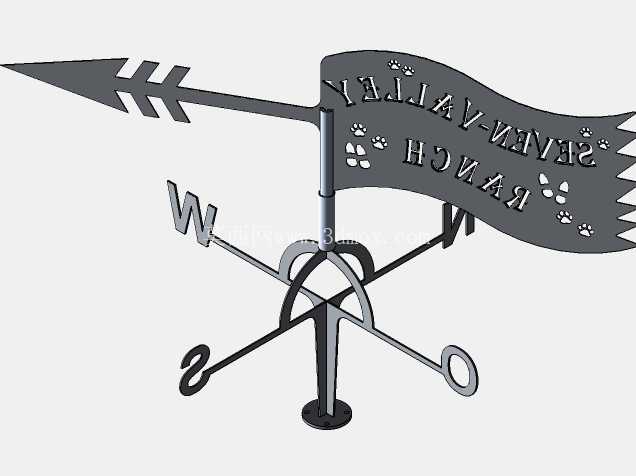

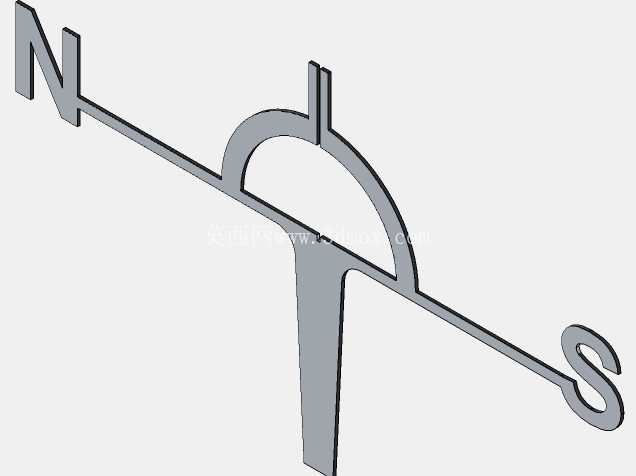

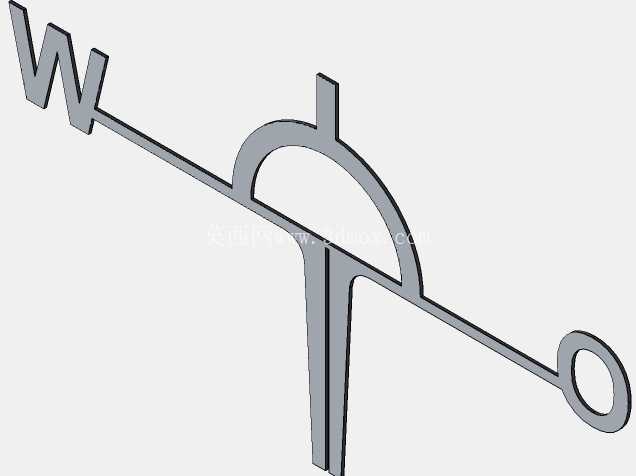

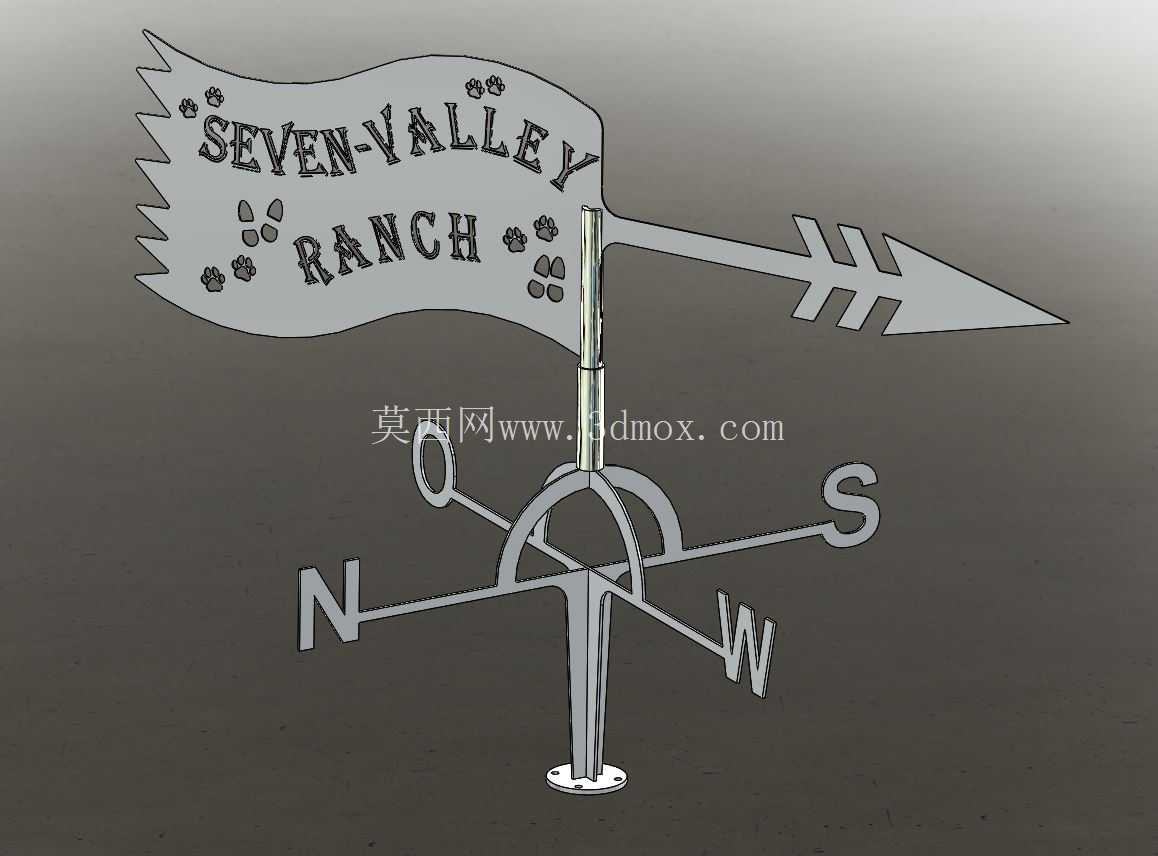

　　这款风向标在结构设计上采用分体式钣金拼接思路，核心转动副采用间隙配合的轴套结构，保证风阻作用下上部指示组件可绕中心竖轴360度自由转动，无卡滞死角。方位标识部分采用十字交叉的悬臂梁结构，四个方向的字母标识直接与中心支撑座一体折弯成型，省去额外的紧固件连接，既降低装配复杂度，也提升户外长期使用的结构稳定性，避免紧固件锈蚀导致的构件脱落问题。上部风阻组件采用旗帜加箭头的组合造型，箭头端做收尖处理降低迎风涡流，旗帜端做锯齿状边缘增大迎风面积，保证在微风环境下即可推动组件转动，箭头始终指向来风方向，无需额外配重即可实现两端风阻平衡，转动灵敏度可适配0.5m/s以上的风速环境。

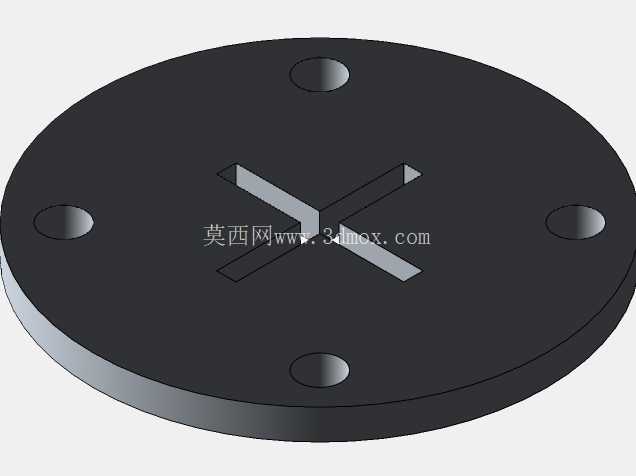

　　安装底座采用圆形法兰盘结构，盘面上预留四个均布的安装孔位，可适配膨胀螺栓或自攻螺丝直接固定在屋顶、立柱、景观台等硬质安装基面，安装基面的水平度误差容忍范围在5度以内，中心支撑轴自带调平结构，可通过底部的锁紧螺母微调轴的垂直度，保证转动组件不会因安装倾斜出现单侧偏重卡滞的问题。从应用场景来看，这类风向标除了基础的风向指示功能外，更多承担户外景观装饰作用，适配牧场、庄园、乡村民宿、美式风格庭院的场景布置，金属材质的构件可做喷塑、镀锌、仿古铜等多种表面处理，适配不同的装修风格，户外使用寿命可达到10年以上。

　　设计过程中优先考虑了户外使用的耐候性，所有转动配合面均预留排水间隙，避免雨天积水导致的轴套锈蚀，构件的所有折弯边角均做R2圆角处理，避免安装和使用过程中的锐边划伤问题。方位标识的字母采用镂空切割工艺，在降低整体风阻的同时，也减少材料用量，降低整体重量，减轻转动副的磨损，延长结构使用寿命。整体结构的重心完全落在中心竖轴的轴线上，无偏心载荷，长期使用不会出现轴套偏磨导致的转动阻力增大问题。上部旗帜部分的图案采用阴刻成型工艺，与旗帜面板一体加工，不会出现后期图案脱落、掉色的问题，即使表面漆层磨损，图案轮廓依然清晰可辨。

　　从安装边界来看，整体竖向高度控制在600mm以内，横向最大宽度（南北方向标识端点间距）控制在450mm以内，上部风标组件的旋转半径不超过280mm，安装时仅需要预留直径600mm的无遮挡空间即可，不会与周边的屋檐、栏杆等构件发生运动干涉。中心竖轴采用直径12mm的实心圆钢加工，具备足够的抗风强度，可抵御12级以下的强风环境，不会出现杆体弯曲变形的问题。转动副的轴套采用自润滑铜套材质，无需定期加注润滑油即可长期保持顺畅转动，降低后期维护成本。
