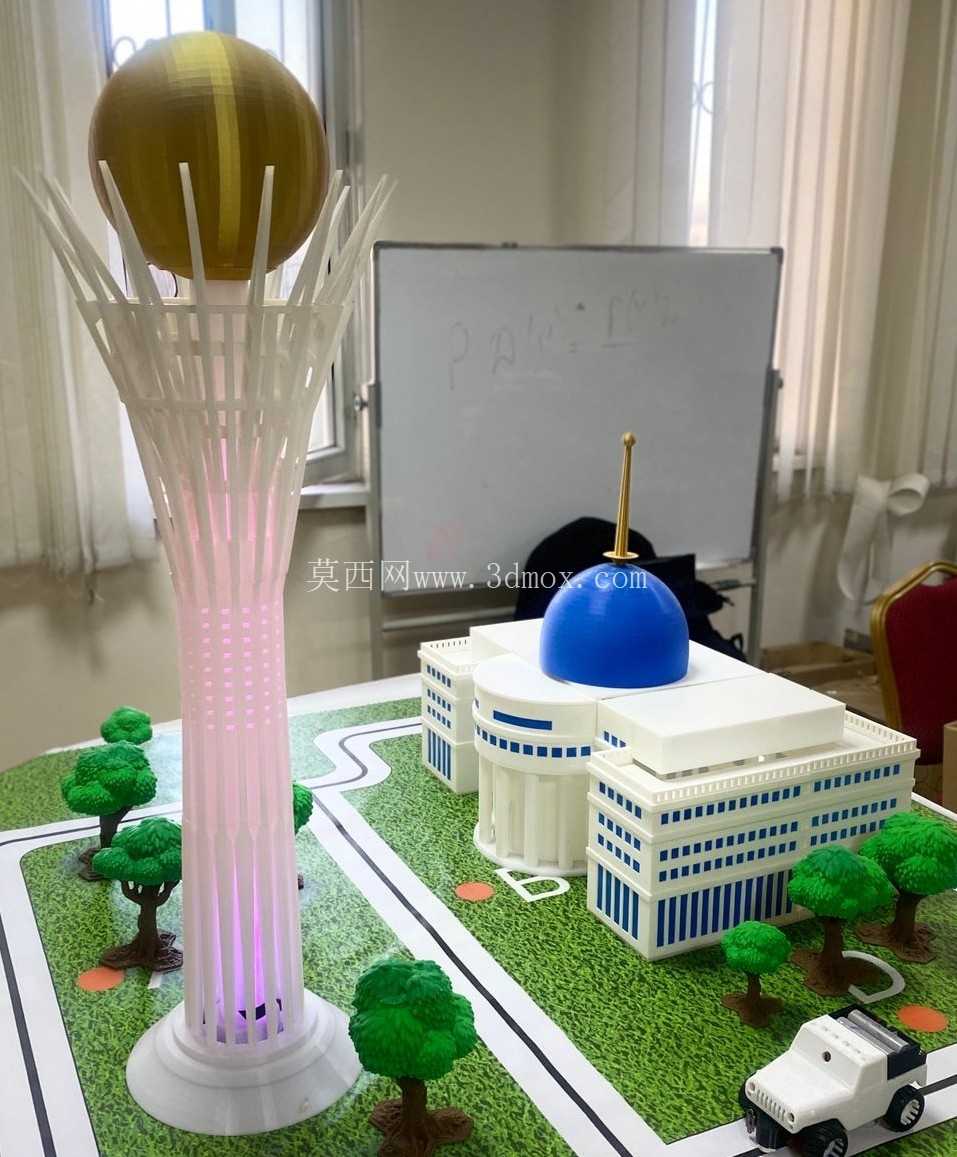

巴伊杰列克与和平宫地标建筑3D打印模型

　　先从巴伊杰列克塔的结构拆解来看，整体为高耸塔式结构，下部是三角发散式支撑腿，中部为竖直塔身，顶部是标志性的球形观景舱，设计时将支撑腿的倾斜角度控制在3D打印无需额外支撑的自支撑阈值内，也就是与打印平台夹角不小于45度，避免打印过程中支撑结构拆除时破坏表面纹理；塔身部分做了等比例的截面收分，从底部到顶部直径缓慢收窄，既还原真实建筑的挺拔感，也避免打印时出现层纹偏移；顶部球形观景舱做了分体式拼接设计，将球体拆分为上下两个半球，打印完成后通过定位凸台拼接，既减少球体打印时的悬空面积，也能保证球体的圆度误差控制在0.2mm以内，满足后期上色或者展示的精度要求。本次涉及的两款地标建筑打印模型，分别对应哈萨克斯坦努尔苏丹的巴伊杰列克观景塔与和平和解宫，在文旅周边开发、城市规划展示、建筑教学演示场景中均有较高的实用价值。做这类建筑类打印模型的结构设计时，首先要平衡打印成型率与外形还原度，不能一味追求细节堆砌导致打印过程中出现大量支撑残留，也不能过度简化损失地标本身的识别特征。

　　再看和平宫的模型设计，建筑本身为金字塔形结构，外立面是规则的三角网格玻璃幕墙，设计时将外立面的网格凸起高度控制在0.3mm，既还原幕墙的分格质感，又不会因为凸起过高导致打印时出现层间错位；金字塔的四个斜面同样做了自支撑角度校核，四个面与打印平台的夹角均满足FDM打印的自支撑要求，无需额外添加内部支撑，大幅降低打印后处理的工作量；建筑底部的入口部分做了局部内凹处理，内凹深度控制在2mm以内，避免内凹过深导致打印时出现塌边问题。

　　从安装边界来看，两款模型均设计了统一规格的底座接口，底座直径统一为80mm，可适配常规的3D打印展示底座，也可直接固定在沙盘的对应点位上，巴伊杰列克塔模型总高度控制在150mm，和平宫模型总高度控制在60mm，整体尺寸适配1:1000的城市沙盘比例，既不会因为尺寸过小丢失细节，也不会因为尺寸过大占用过多沙盘展示空间。在实际应用中，这类建筑打印模型除了用于沙盘展示外，还可作为文旅文创产品的原型，通过调整打印比例制作成不同尺寸的桌面摆件，也可用于建筑类专业的教学演示，帮助学生理解地标建筑的结构逻辑与造型特点。

　　设计过程中还考虑了不同打印工艺的适配性，模型的最小壁厚统一设置为1.2mm，既满足FDM打印的最小壁厚要求，也适配光固化打印的精度要求，无需针对不同打印工艺重新调整壁厚参数；模型的所有转角处均做了R0.5mm的圆角处理，避免打印时出现尖角翘边或者层间开裂的问题，同时也提升了模型拿取时的安全性，不会因为尖角过于锋利划伤使用者。针对建筑表面的纹理细节，比如巴伊杰列克塔塔身的装饰线条、和平宫外立面的幕墙分格，均采用浅浮雕的方式做在模型表面，纹理深度不超过0.3mm，既保证细节清晰可辨，又不会因为纹理过深导致打印时出现积料或者拉丝问题。两款模型的拼接位置均设计了0.1mm的装配间隙，保证打印完成后可以顺利拼接，不会因为打印膨胀导致装配过紧，也不会因为间隙过大出现拼接松动的问题；拼接定位凸台的长度设置为3mm，足够保证拼接后的结构强度，正常拿取展示时不会出现分体脱落的情况。
