螺旋压紧式C型夹持工装结构设计

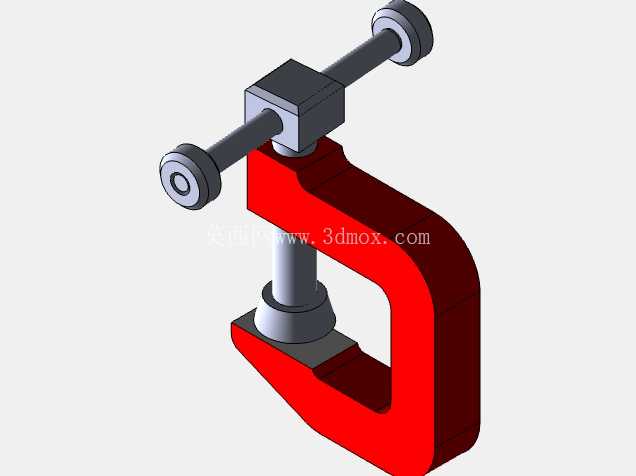

　　日常金工加工、小型工件组焊、木料粘接定位、薄壁件铣削加持的场景里，这类C型螺旋夹持件的出场率始终居高不下，和台虎钳的固定安装属性不同，它不受工位边界限制，能随时挪动到需要临时压紧的作业点，不管是焊接工位上对齐两块薄钢板的拼缝，还是木工操作里把待裁切的木料抵在工作台边缘，又或是维修作业里固定住松脱的小零件防止位移，都能快速完成装夹。从结构逻辑来看，整个夹持件的受力主体是C型的弓形架体，架体采用一体式弯折成型的结构，开口端的上下两个承压面保持平行，避免夹紧过程中工件出现局部应力集中压伤表面，架体的弧形过渡段做了等壁厚设计，在螺旋顶杆施加最大顶紧力的时候，应力能顺着弧形轮廓均匀分散，不会在转角位置出现应力断裂的隐患。顶紧机构采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中自锁性能可靠，夹紧之后不会因为作业过程中的振动出现松脱，顶杆的上端配置了带防滑滚花的转动手轮，不需要额外搭配扳手，徒手就能施加足够的拧紧力矩，顶杆下端的压头做了可转动的活接设计，夹紧工件的时候压头会随接触面自动找平，不会因为顶杆旋转带动工件偏移定位位置，也能避免压头端面刮花工件的已加工表面。

　　设计过程中首先要明确夹持行程的边界，也就是C型架的开口深度和最大开口高度，开口深度决定了能从工件边缘伸入的夹持距离，要覆盖常见小型工件的夹持宽度需求，避免出现开口够深但高度不足，或是高度足够但伸不到工件夹持位的情况；架体的截面尺寸要根据额定夹紧力做校核，保证在满负载夹紧的时候架体的变形量控制在弹性区间内，不会出现永久形变导致夹持精度失效。顶杆的长度要匹配最大开口高度，同时要预留足够的螺纹啮合长度，当顶杆伸到最长夹持位置时，螺纹副的啮合圈数仍能满足强度要求，不会出现滑牙问题。手轮的直径设计要兼顾力矩施加和操作空间，直径太小徒手拧的时候施加的力矩不够，夹不紧工件，直径太大则会在狭窄作业空间里出现转动干涉，碰到周边的工装或者工件。

　　压头的端面做了微弧处理，接触工件的时候是环形面接触，相比点接触压强更均匀，针对不同的作业场景，还可以在压头端面更换橡胶垫、铜垫等软质附件，夹持漆面工件或者软金属工件的时候不会压出印痕。实际使用的时候，先转动手轮把顶杆升起，让C型架的开口跨过待夹持的工件和基准靠面，调整好工件的定位位置之后，缓慢转动手轮让压头贴合工件表面，确认工件没有移位之后再施加合适的拧紧力，不要过度拧紧导致架体过载变形，也不要在手柄上额外加套管增大力矩，避免螺纹副受力超过屈服极限出现损坏。

　　这类夹持件和快速夹具相比，夹紧力的调节范围更宽，能根据工件的材质软硬调整压紧力度，不会出现夹坏薄壁件或者夹不牢厚重件的问题，而且整体结构没有易损的弹性零件，只要定期给螺纹副添加少量润滑脂，避免螺纹积屑锈蚀，就能长期保持稳定的夹持性能。在多工位小批量加工作业里，往往会同时用到多件同规格的C型夹持件，从不同方向对工件进行压紧固定，相比复杂的液压、气动夹具，它不需要外接动力源，布置灵活，成本更低，对于单件小批量的修配、组装作业来说实用性极强。建模过程中要注意架体的弧形过渡处的圆角处理，不能出现尖锐的内角，避免热处理或者受力的时候出现应力集中，螺纹配合部分要预留合理的间隙，保证手轮转动顺畅没有卡滞，压头和顶杆的连接位置要留有转动间隙，让压头能自适应小角度的接触面倾斜，保证夹持的时候受力均匀。
