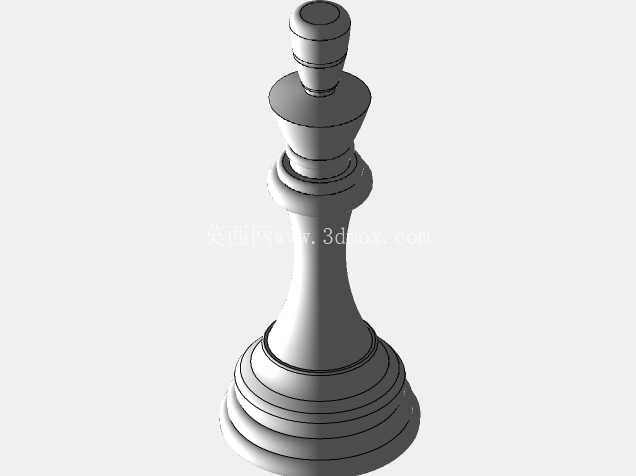

国际象棋王棋子压铸成型结构设计

　　这款国际象棋王棋子的压铸结构设计，核心服务于文体用品领域金属棋具的批量生产场景，适配桌面益智用品、工艺礼品、赛事专用棋具等多类终端产品的配套需求。在实际生产环节，该结构可直接适配常规卧式冷室压铸机的装模边界，模架采用标准龙记模架规格，无需额外定制非标模架即可快速上机投产，能有效缩短模具制造周期，适配中小批量金属棋具的快速交付需求。从产品功能特性来看，作为国际象棋整套棋子中辨识度最高的核心部件，王棋的结构设计既要满足握持时的配重手感，也要保证叠放收纳时的贴合稳定性，同时还要兼顾压铸生产时的成型良率。设计过程中首先对棋子的曲面轮廓做了拔模角度优化，所有外表面拔模斜度控制在1.5度到2度之间，既保证开模时铸件不会粘定模，也不会因为拔模角度过大导致棋子轮廓失真，影响外观辨识度。棋子底部的多层环形凸台结构，一方面是还原传统木质王棋的经典造型细节，另一方面在压铸成型时可以作为金属液填充的末端溢流槽载体，将填充过程中裹带的气体、冷渣集中在凸台边缘的溢流区域，开模后通过简单的冲切工序即可去除飞边，保证棋子主体表面无冷隔、气孔等压铸缺陷。

　　棋子顶部的柱形叠加结构，设计时特意将各段衔接处做了R0.3到R0.5的圆角过渡，避免压铸时金属液在锐角位置产生涡流卷气，同时也能减少模具对应位置的应力集中，延长模具的使用寿命，避免量产过程中出现模腔尖角崩缺的问题。从安装与尺寸边界来看，单枚棋子的整体高度控制在95mm左右，底部最大直径38mm，这个尺寸既符合国际象棋赛事规则中王棋的尺寸比例要求，也适配常规压铸机的料筒填充量，单模可布置4腔，单次压射即可成型4枚棋子，生产效率较高。

　　棋子内部采用中空减重结构，壁厚均匀控制在2.5mm，既保证了金属棋子的压手感，不会因为过轻显得质感不足，也避免了壁厚不均导致的铸件收缩凹陷问题，中空结构的抽芯采用斜销抽芯机构，开模时随动模开模动作自动完成抽芯，无需额外的液压抽芯装置，简化了模具结构，降低了模具制造成本和后期维护难度。在实际的棋具组装使用环节，棋子底部设计了0.2mm深的内嵌凹槽，可直接粘贴防滑毛毡，粘贴后毛毡与棋子底面齐平，不会出现毛毡边缘翘起的问题，使用时不会划伤棋盘表面，同时也能增加棋子与棋盘之间的摩擦力，避免棋子放置时出现滑移。

　　针对压铸后的表面处理需求，整个棋子外表面没有设计深槽、窄缝等难以抛光的结构，所有曲面均为连续顺滑过渡，压铸成型后经过简单的滚筒抛光即可直接做电镀、烤漆等表面处理，可适配亮铬、古铜、哑光黑等多种外观效果，满足不同定位棋具产品的外观需求。在流道设计上，采用侧浇口进料，浇口位置设置在棋子底部凸台的侧面，进料方向顺着棋子的轴向轮廓，金属液填充时从底部向上逐步填充模腔，能有效减少填充过程中的气体裹入，降低铸件内部气孔率，保证棋子在后续做表面处理时不会出现气孔鼓包的问题。浇口残留位置在冲切后会留下直径2mm左右的痕迹，刚好位于底部凸台的侧面，粘贴毛毡后可以完全遮盖，不会影响棋子的外观质量。整套结构设计没有采用复杂的抽芯、脱模机构，模具动作简单可靠，对压铸机的参数适配范围较宽，常规压铸工艺参数下即可稳定生产，铸件尺寸公差可控制在GB/T 6414的CT5级精度，无需大量后续机加工即可直接进入表面处理工序，能有效控制金属棋子的量产成本，适配文体用品行业对成本控制和外观质量的双重要求。
