双圆弧面定位夹持工装结构设计

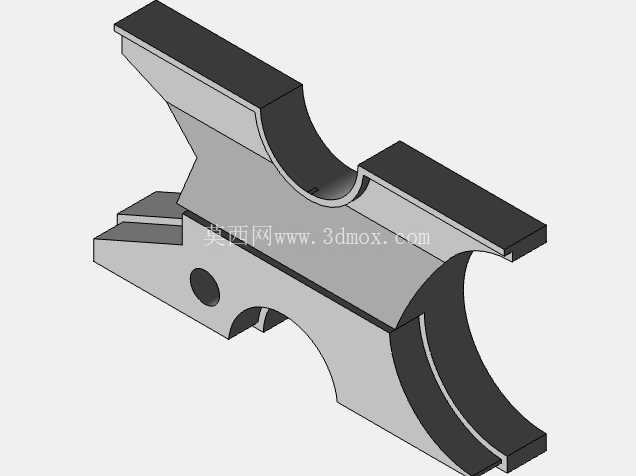

　　该结构件属于工装夹持类通用机械零部件，主要应用于轴类零件加工、检测、装配工序中的定位支撑场景，常见于机加工车间的工装夹具配套、自动化生产线的工件载具定位环节，也可作为管路铺设过程中的管夹支撑构件使用，适配圆柱类工件的径向定位需求，避免工件在加工或转运过程中出现径向窜动、周向偏转的问题。从结构功能来看，构件设置了上下两个不同曲率半径的内凹圆弧面，可分别适配两种不同直径的圆柱类工件，圆弧面的轮廓度公差控制在0.05mm范围内，与工件外圆的贴合面积不低于80%，保证夹持受力均匀，不会出现局部应力集中压伤工件表面的情况。

　　构件侧面预留的通孔为销钉安装孔，可通过圆柱销将该构件与工装底座实现定位连接，孔位与安装基准面的位置度公差为0.03mm，保证重复装夹的定位精度一致性。构件两端的凸台结构为压紧面，可配合压块、螺栓实现构件自身的锁紧固定，凸台平面的平面度公差为0.02mm，保证安装后构件不会出现倾斜偏移。设计过程中优先考虑了受力分布合理性，两个圆弧面的衔接位置做了圆弧过渡处理，避免应力集中导致构件在长期交变载荷下出现开裂，过渡圆角半径设置为R3，既满足应力分散要求，也不会与工件安装产生干涉。构件的底部平面为安装基准面，整体厚度方向的尺寸公差控制在±0.02mm，保证安装后基准面与工装底板完全贴合，不会出现虚位。

　　安装边界方面，构件整体长度方向的最大尺寸为120mm，宽度方向最大尺寸为65mm，厚度方向最大尺寸为35mm，安装孔中心距基准端面的距离为20mm，适配M6规格的圆柱销进行定位，两端压紧凸台的宽度为15mm，可适配M8规格的压紧螺栓进行锁紧。在实际应用场景中，若作为机加工工装的定位块使用，可直接安装在机床工作台上，对直径30mm和直径50mm的轴类零件进行径向支撑，配合尾座顶尖可实现轴类零件的车削、磨削工序定位；若作为管路支撑件使用，两个圆弧面可分别卡装对应直径的工业管路，通过侧面销孔与支架连接，实现管路的架空固定，避免管路因自重出现弯曲变形。

　　结构设计时充分考虑了加工工艺性，所有外轮廓棱角均做了C1倒角处理，既避免加工后锐边划伤操作人员，也减少了热处理过程中的应力集中风险。圆弧面的加工采用成型铣刀一次加工成型，保证轮廓精度的同时提升加工效率，侧面安装孔采用铰孔工艺，保证孔的圆柱度与表面粗糙度要求，满足销钉的过盈配合装配需求。构件的材质可根据使用场景选择45号钢调质处理或铝合金6061-T6，重载工况下选用45号钢硬度可达HRC28-32，具备足够的耐磨性与结构强度，轻载或需要减重的场景下选用铝合金，重量可降低60%以上，同时具备足够的结构刚性。在装配调试过程中，需要先将基准面与安装底板的贴合面清理干净，避免铁屑、毛刺导致安装倾斜，装入定位销后再锁紧两端的压紧螺栓，螺栓锁紧力矩控制在12N·m，避免力矩过大导致构件变形影响圆弧面的定位精度。日常使用过程中，需要定期检查圆弧面的磨损情况，当磨损量超过0.1mm时需要及时更换，避免定位精度下降影响加工或装配质量，安装孔若出现磨损间隙过大的情况也需及时更换构件，保证定位可靠性。
