单侧支撑式家用轿车遮阳遮雨停车棚结构

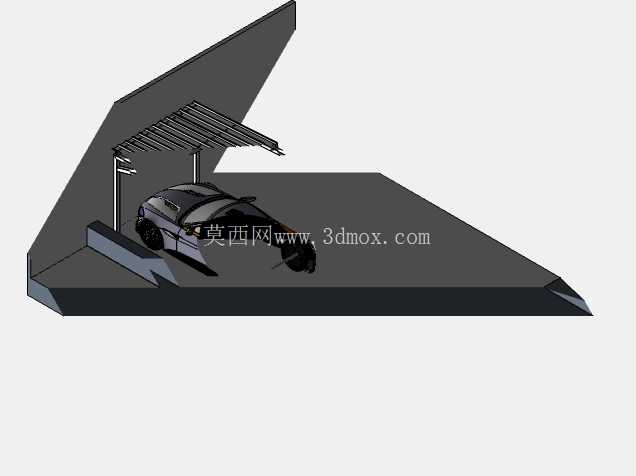

做户外停车设施结构设计快十年，这类单侧悬挑支撑的停车棚是民用住宅配套、小型商业场地配套里需求最高的品类之一，这次拆解的这套结构，核心就是解决小场地停车的空间占用问题，同时兼顾遮阳挡雨的基础防护需求。先从实际应用场景说，这类车棚最常见的安装位置是独栋住宅侧边靠墙区域、商业门店前的临停区域、小型办公区的零散车位，区别于双侧立柱的常规车棚，单侧支撑的结构只在车位一侧设立柱，车辆进出的时候不会被立柱阻挡，新手停车也不容易刮蹭到支撑结构，对于宽度不足6米的狭窄停车区域，双侧立柱的车棚会压缩车门开启的空间，单侧悬挑的结构刚好能把立柱布置在车位侧边的绿化带或者墙体旁，完全不占用停车的有效宽度。

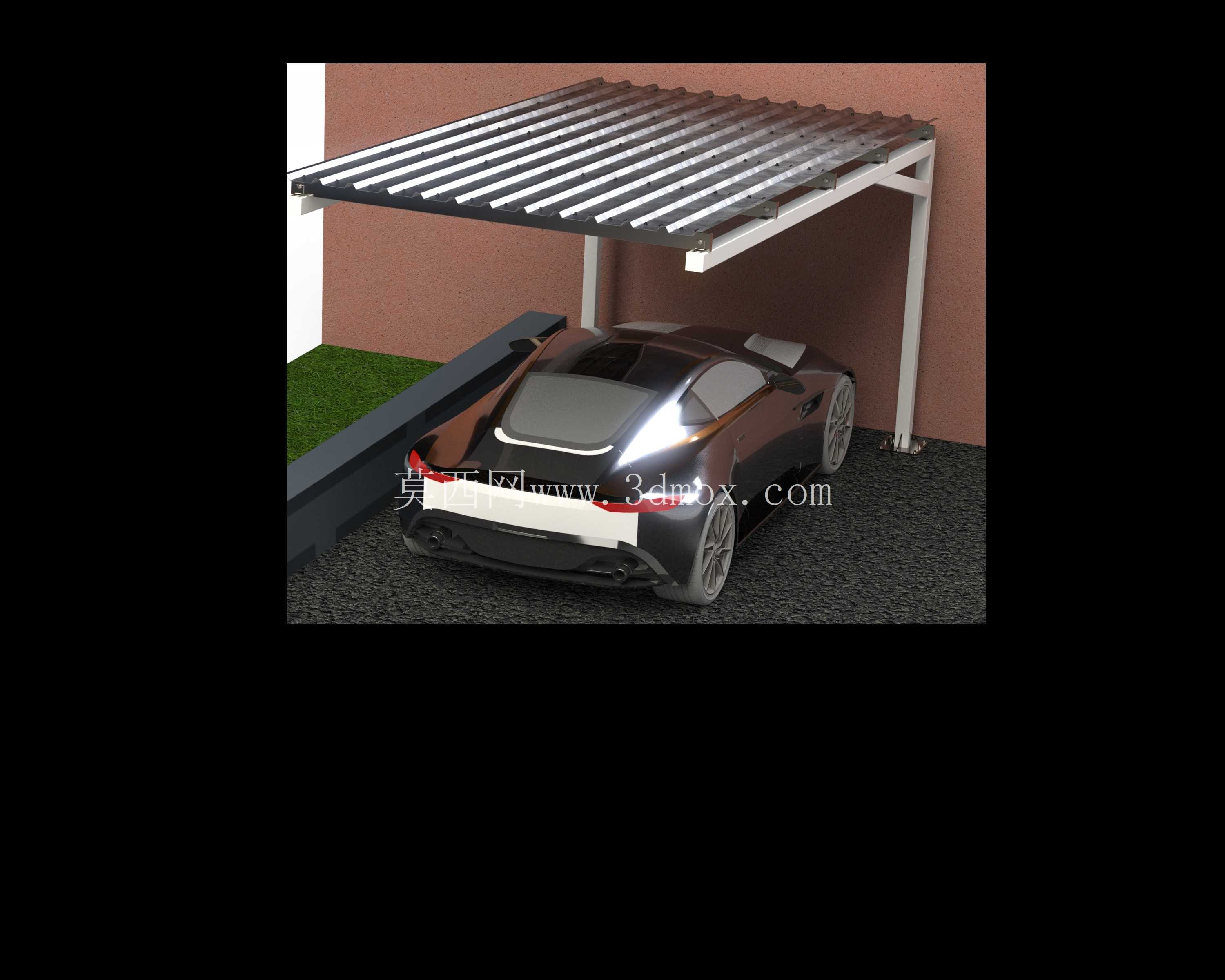

从功能特性来看，这套棚架的顶部采用平行排布的条状棚板，不是整幅的实心顶板，条状排布的结构一方面能降低风阻，沿海多台风区域或者北方大风季节，风可以从棚板间隙穿过，减少整个棚架承受的风载荷，降低倾覆风险；另一方面条状结构的自重更轻，对支撑结构的强度要求更低，同时能过滤直射的强光，不会让棚下区域完全昏暗，正午的时候能遮挡90%以上的直射阳光，避免车辆长时间暴晒导致内饰老化、车内温度过高，雨天的时候棚板的搭接缝隙做了导水设计，雨水会顺着棚板的坡度流向远离车位的一侧，不会滴落到车身上。支撑结构采用单根方管主立柱搭配斜向加强撑的设计，主立柱底部通过膨胀螺栓固定在硬化混凝土地面上，安装的时候不需要做大面积的基础开挖，只要地面硬化层厚度超过150mm就能满足固定强度要求，顶部的悬挑框架和主立柱之间采用焊接加螺栓紧固的双重连接，避免长期使用后出现连接部位松动下垂的问题。

设计思路上，这套结构优先控制的是悬挑端的挠度，常规家用轿车的车长在4.8米到5.2米之间，车宽在1.8米到2.1米之间，所以棚架的悬挑净宽做到2.5米，纵向长度做到5.5米，完全能覆盖常规家用轿车的整车投影面积，不会出现车头或者车尾露在棚外的情况。悬挑框架的主梁采用变截面设计，靠近立柱的位置截面高度更大，往悬挑末端逐步收小，既保证了靠近支撑位置的结构强度，又能减少末端的自重，降低悬挑带来的弯矩影响。棚顶的排水坡度设置为5%，刚好能让雨水顺着棚板流向后侧的排水边，不会在棚板上积水，坡度如果太小容易出现积水残留，坡度太大又会抬高棚架前端的高度，影响整体美观性，也会增加风阻。安装边界方面，这套车棚要求安装地面的水平误差不超过10mm，立柱固定位置距离车位侧边的距离不小于300mm，保证车门完全开启的时候不会碰到立柱，棚架的最低净空高度做到2.2米，满足常规家用轿车、SUV的通行高度要求，不会出现车辆进棚的时候车顶刮蹭棚架的问题。另外棚架的所有金属构件都做了表面喷塑处理，户外长期使用不会出现锈蚀问题，棚板采用耐候性的材质，长期紫外线照射不会出现脆化开裂的情况，日常维护只需要定期清理棚板上的落叶积灰即可，不需要做特殊的防腐维护。

从结构受力的角度来说，设计的时候重点核算了三种载荷工况：第一种是常规的自重加活载，也就是棚顶积灰、少量落叶的重量，第二种是雪载，针对北方区域的积雪厚度，核算了棚顶承受200mm厚积雪的结构强度，第三种是风载，按照10级风的正面、侧面风压分别做了受力校核，保证连接部位的螺栓强度、焊缝强度都能满足载荷要求，不会出现棚架变形或者倾覆的问题。和常见的膜结构车棚相比，这种条状硬质棚板的车棚使用寿命更长，不会出现膜材老化松弛、需要定期更换膜布的问题，整体的维护成本更低，而且硬质棚板的抗冰雹冲击能力更强，极端天气下不会被砸破，能给车辆提供更可靠的防护。
