带压力平衡阀的5TR风机盘管结构

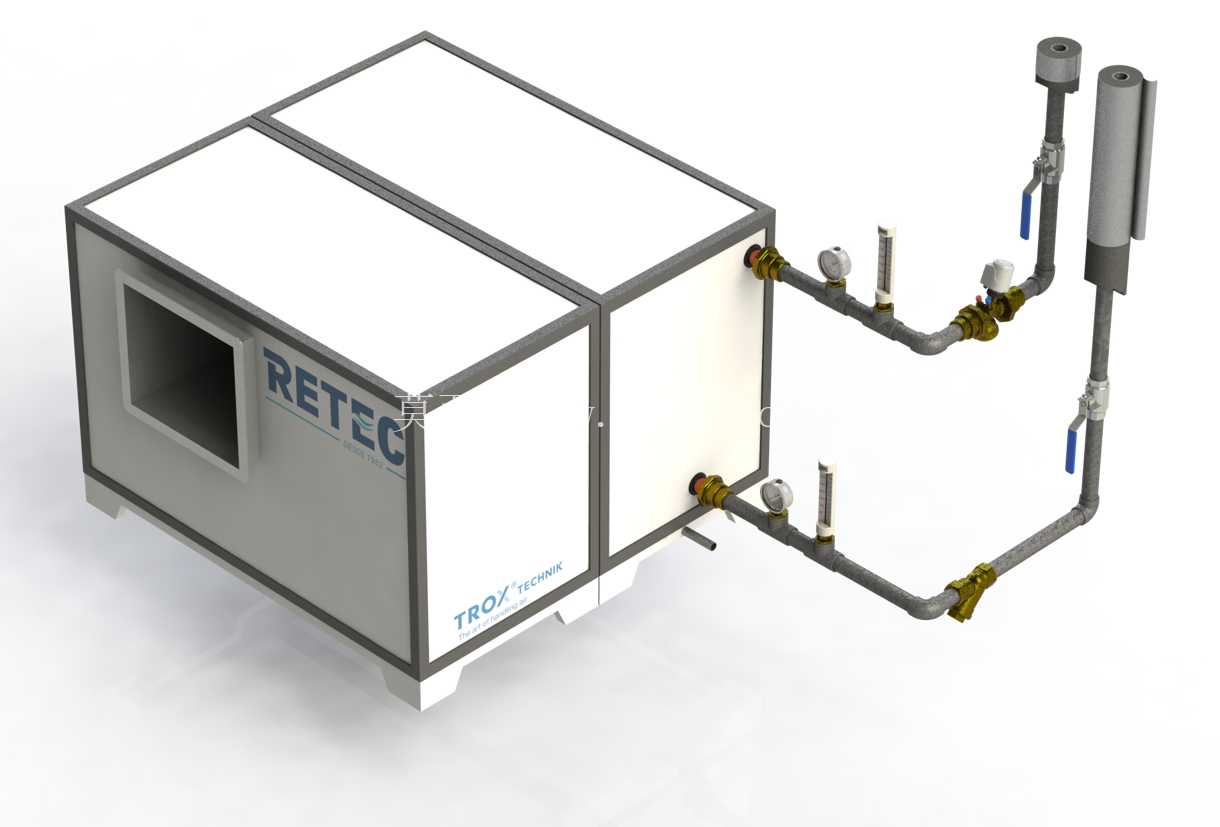

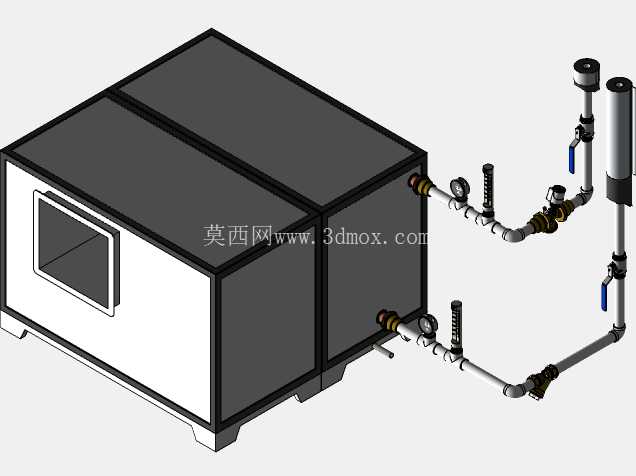

　　这套带独立压力平衡控制阀的5TR风机盘管，主要应用在商用中央空调系统的末端换热环节，常见于写字楼、酒店客房、小型商业门店这类需要独立调节室内温湿度的场景，作为水系统空调的终端换热设备，承担室内空气冷热交换、循环送风的核心作用。从结构设计来看，设备主体采用双段式箱体拼接结构，外壳采用彩钢板夹保温层的常规配置，侧面预留的方形开口是送风接口，可对接风管将处理后的空气输送到室内各个区域，箱体底部设置的支撑脚预留了安装固定的螺栓孔位，现场安装时可直接通过膨胀螺栓固定在地面或者设备平台上，不需要额外做复杂的承重支架，适配多数商用建筑的设备层、吊顶夹层或者机房安装空间。

　　外接的管路系统是这套结构的设计重点，供回水主管上集成了独立式压力平衡控制阀，搭配对应的截止阀、压力表、温度传感器接口，不需要在管路上额外拼装平衡阀组，现场安装时只需要对接主供回水管路即可完成水力回路的连接，这种集成化的管路设计能大幅减少现场焊接、套丝的工作量，同时避免多组件拼装带来的渗漏风险。设备的管路接口全部设置在箱体的同一侧，所有阀门的操作手柄都预留了足够的操作空间，后期运维时不需要拆解箱体外壳就能完成阀门调节、压力检测、排污排气的操作，压力表的安装位置正对操作通道，运维人员站在管路侧就能直接读取供回水压力数值，判断管路是否存在堵塞、压差失衡的问题。

　　从安装边界来看，设备主体的长宽尺寸适配常规的吊装或者落地安装空间，管路向外延伸的最大距离控制在合理范围内，现场排布管路时不需要额外预留过多的检修通道，阀门手柄的转动半径没有超出管路投影范围，不会和周边的桥架、其他管线产生干涉。箱体侧面的品牌标识区域做了凹陷设计，避免安装运输过程中标识被刮蹭，管路和箱体连接的位置都设置了橡胶减震垫，能减少水泵运行时的振动通过管路传递到箱体，降低设备运行时的噪音。这套结构的设计思路完全围绕工程现场的安装、运维需求展开，没有做多余的冗余结构，所有外接组件的位置都经过排布优化，既满足水力平衡调节的功能需求，又尽可能压缩设备整体的占用空间，适配不同安装场景的空间限制。

　　供回水管路上的排气阀设置在管路的最高点，能在系统注水时直接排尽管路内的空气，避免气塞导致的换热效率下降问题，排污口设置在管路最低点，后期清洗管路时可以直接打开排污阀排出管内的杂质，不需要拆解管路。箱体的保温层和外壳之间做了密封处理，避免夏季制冷时外壳产生凝露水，滴漏到下方的吊顶或者地面上，送风接口的法兰边预留了螺栓孔，可直接对接帆布软接或者金属风管，不需要现场二次打孔。
