50毫米额定载荷3500公斤拖车连接拖球结构

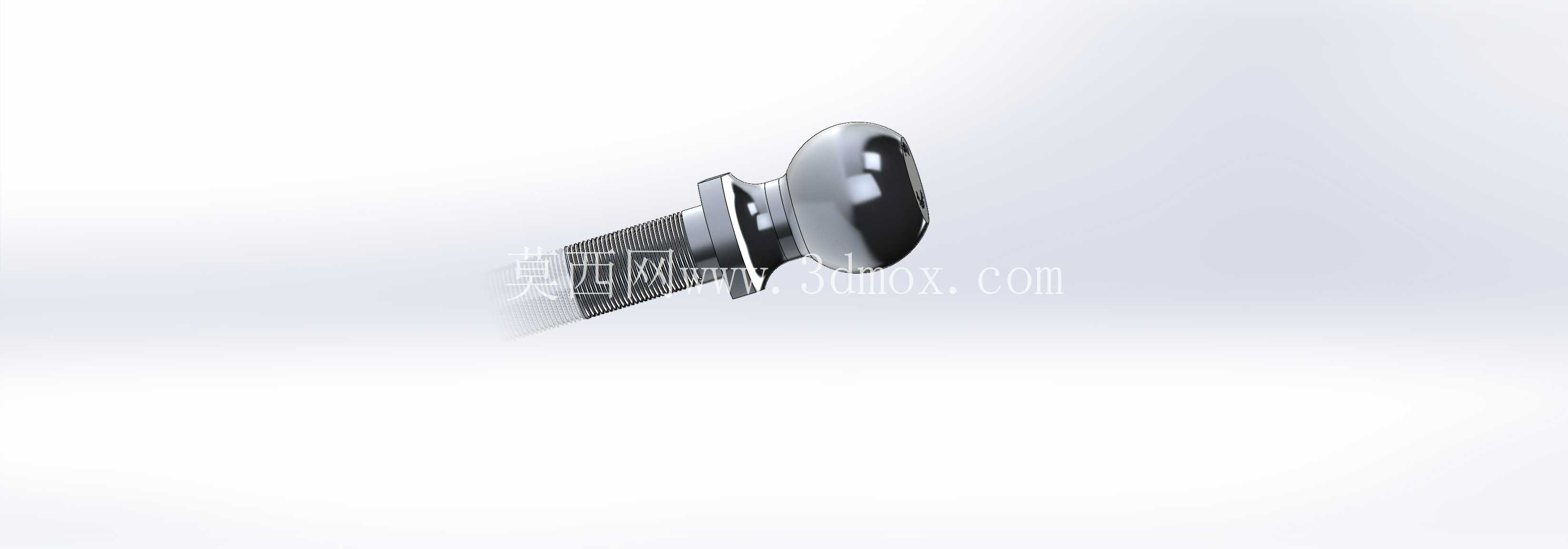

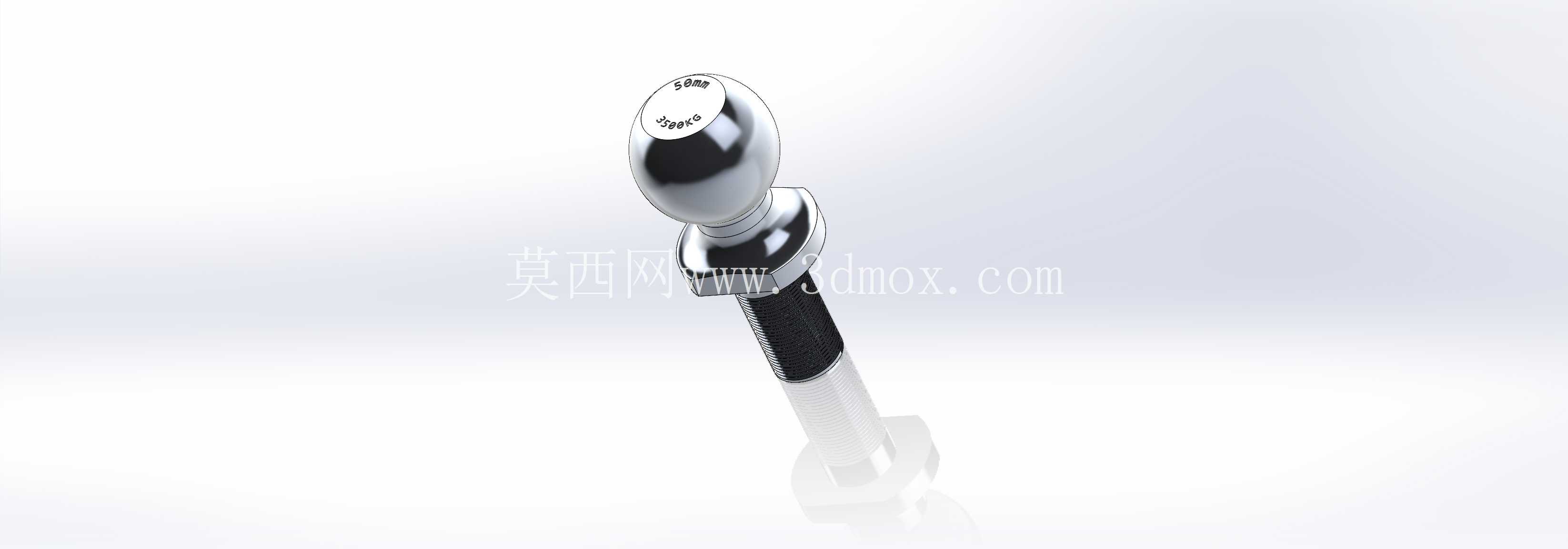

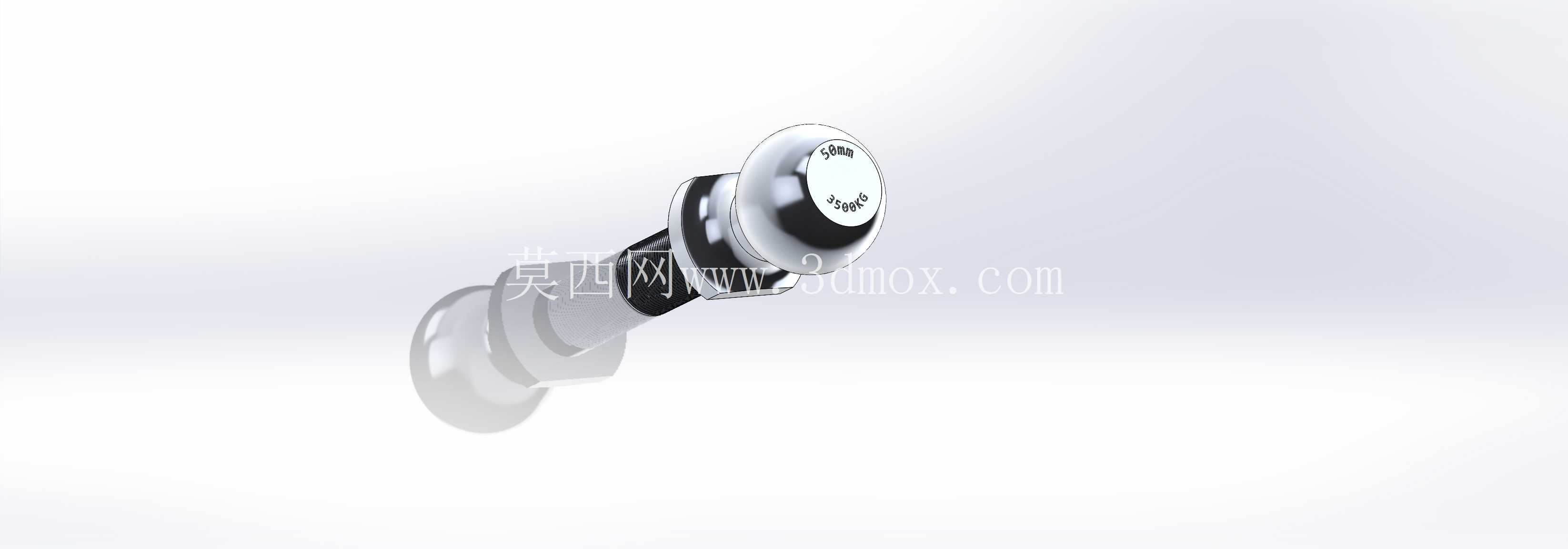

　　在拖挂类设备的牵引连接场景中，拖车球是承担载荷传递、保证牵引动作平顺的核心受力构件，本次涉及的50毫米规格拖球，额定承载能力覆盖3500公斤级拖挂载荷，广泛适配民用拖挂房车、中小型货运拖板、轻型工程拖斗、户外作业挂载设备等多种牵引连接场景，是乘用车后挂牵引、轻型作业车辆拖挂作业中应用频次极高的连接部件。从实际使用场景来看，这类拖球需要同时承受垂直方向的静载荷、行驶过程中的纵向冲击载荷、转向时的横向交变载荷，以及非铺装路面行驶时的多向复合振动载荷，因此结构设计上首先要保证球头部分的尺寸精度与表面硬度，50毫米的球径是国内拖挂配件领域通用的标准规格，能够匹配绝大多数常规规格的拖车球座、牵引锁止机构，避免出现尺寸不兼容导致的连接松旷、锁止失效问题。从结构设计思路来看，该拖球采用一体式轴身加球头的结构布局，球头部分做了圆滑过渡的曲面处理，表面粗糙度控制在合理区间，既能够保证与球座连接时的转动灵活性，满足拖挂行驶过程中上下坡、转向、颠簸路况下的角度补偿需求，又能减少长期摩擦带来的接触面磨损，延长构件的实际使用寿命。轴身部分设置了多级定位轴肩，不同直径的轴段分别对应安装时的穿装孔位、锁紧螺母配合位、防转定位面，安装时轴身穿过牵引基座的安装孔后，通过轴肩实现轴向定位，配合锁紧螺母完成轴向紧固，轴身上的防转平面能够避免使用过程中拖球受扭矩作用发生转动，保证连接的可靠性。

　　从安装边界来看，该拖球的轴身长度、各轴段直径都匹配常规乘用车后防撞梁改装牵引座、轻型货车尾部牵引基座的标准安装尺寸，不需要对安装基座做额外的扩孔、切削加工即可完成装配，球头中心到安装基面的高度符合通用拖挂连接的高度匹配要求，能够减少拖挂状态下挂车的俯仰角度，保证行驶过程中挂车的行驶姿态稳定，避免出现拖挂装置受力不均导致的异常磨损。从功能特性来看，该拖球的球头与轴身过渡位置做了大圆角应力释放处理，避免应力集中导致的构件断裂风险，整体结构没有冗余的设计，所有受力截面都经过载荷校核，在3500公斤的额定载荷下，能够覆盖常规道路行驶的冲击余量，即使在紧急制动、颠簸路面冲击的工况下，也能保证结构强度满足使用要求。

　　在实际选型应用中，这类拖球需要匹配对应载荷等级的球座、牵引臂以及安装固定螺栓，整套牵引连接系统的载荷等级需要保持一致，避免出现单个部件载荷不足导致的连接失效问题；安装过程中需要保证锁紧螺母的扭矩达到设计要求，同时定期检查球头磨损情况、锁紧件的紧固状态，尤其是长期在非铺装路面行驶的拖挂场景，需要缩短检查周期，避免连接松动带来的安全隐患。从三维建模的角度来看，这类构件的建模重点在于球头曲面的精度控制、轴肩过渡圆角的准确还原、防转定位面的尺寸匹配，建模过程中需要严格对应实际安装尺寸，保证模型在做装配模拟、干涉检查时能够准确反映实际装配状态，为后续的牵引机构设计、安装基座适配提供准确的模型参考。

　　不同于普通的五金连接件，拖车球属于安全类受力构件，设计过程中所有的尺寸公差、材料选型、热处理要求都围绕载荷可靠性展开，球头部分通常需要经过表面硬化处理，提升耐磨性能，轴身部分需要保证足够的抗拉、抗剪强度，能够承受多向交变载荷的长期作用，避免出现疲劳断裂问题。在实际使用场景中，50毫米规格的拖球是民用拖挂领域应用最广泛的规格之一，从家用拖挂房车、小型摩托艇拖板，到工地用的轻型工具拖斗、户外露营的装备挂车，大多采用这一规格的拖球作为牵引连接件，其标准化的尺寸设计让不同厂商生产的牵引部件能够实现通用互换，降低了拖挂改装、配件更换的成本。
