中柱式螺旋旋转楼梯室内结构设计

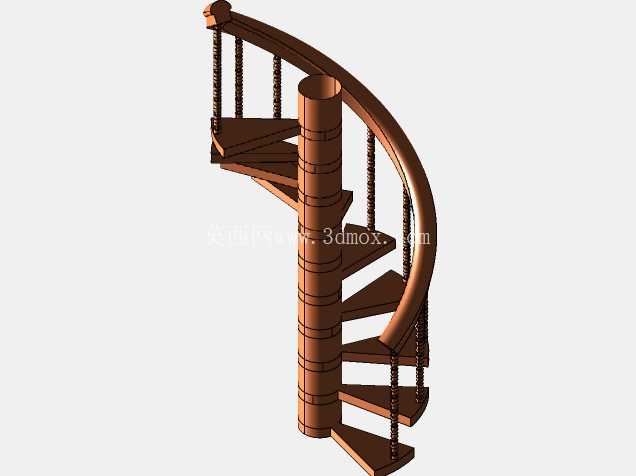

这款中柱承托式螺旋楼梯的三维结构，核心适配loft夹层、小型复式住宅、商业空间边角区域的垂直通行需求，相比直跑梯、双跑梯，它能把垂直交通所需的平面占地压缩到直径1.6米至2.2米的圆形范围内，对于平面面积极其紧张的室内场景，能最大化释放周边可用空间，不会像直跑梯那样切割完整的室内动线。

从结构受力逻辑来看，整个梯段的荷载全部集中在中心圆柱立柱上，每一块扇形踏步的内侧端都通过嵌套卡接结构与中柱的分段环槽固定，不需要额外在墙面做预埋支撑，这就意味着它的安装不需要破坏周边墙体结构，哪怕是后期加装在已完成装修的室内空间，也能减少对原有饰面的破坏。踏步外侧通过弧形扶手的连接形成整体受力环，扶手下方的扭绳式栏杆立柱，既承担了防护拦挡的功能，也能把每块踏步外侧的形变应力传递到扶手整体结构上，避免单块踏步受重载时出现外侧下挠的问题。

设计过程中首先要确定的是中柱的直径参数，常规室内使用场景下中柱直径控制在110mm至160mm之间，壁厚不低于3mm，才能保证整梯的抗扭刚度，避免人员上下通行时梯段出现晃动感。踏步的扇形尺寸需要严格控制内侧有效宽度不低于150mm，外侧通行区域宽度不低于220mm，踏步高度统一控制在180mm至200mm之间，哪怕是螺旋形态，也要保证每一级踏步的高差误差控制在2mm以内，避免通行时出现绊脚的风险。扶手的曲率完全匹配踏步旋转形成的螺旋线，安装高度保持在距离踏步踏面900mm的标准防护高度，栏杆立柱的间距控制在110mm以内，满足室内防护的安全间隙要求，防止儿童从间隙处坠落。

实际应用中，这类楼梯的安装边界只需要在地面做中柱的预埋固定，顶部与上层楼板的预留洞口做连接固定，不需要额外设置侧墙支撑，对于洞口尺寸在1.8米见方的上层开口，就能完美适配，不会出现梯段与洞口边缘磕碰的问题。踏步表面可以根据装修需求搭配木质、金属或者石材饰面，模型里的木质饰面结构，是把踏步基材与饰面层做了一体化建模，预留了饰面层的安装厚度，在实际生产时可以直接根据模型提取板材切割参数，不需要二次调整尺寸。

从结构校验的角度来说，建模时已经把每一级踏步的受力形变做了模拟，单人通行时踏步的最大下挠量控制在0.5mm以内，完全满足民用建筑楼梯的荷载要求。扶手的螺旋曲线做了连续顺滑处理，没有曲率突变的位置，人员手扶通行时不会出现卡顿的触感。栏杆立柱与踏步、扶手的连接位置都预留了标准紧固件的安装孔位，生产时可以直接按孔位加工，不需要现场重新定位打孔，能大幅缩短现场安装的工期。

这类螺旋梯相比传统楼梯，还有一个明显的优势是运输便利性，所有部件都可以拆解为单根中柱段、单块踏步、单段扶手、单根栏杆，能够通过普通住宅的电梯运输，不需要吊装，对于高层住宅的室内加装场景非常友好。建模时所有部件的连接接口都做了标准化设计，同规格的部件可以通用互换，后期如果出现部件损坏，不需要整梯更换，只需要替换对应损坏的零件即可，降低后期维护的成本。

在空间适配性上，这款楼梯的旋转方向可以根据现场的洞口位置、开门方向做镜像调整，模型里的右旋结构适配大多数常规户型的上行动线，如果现场动线需要左旋，只需要把踏步的安装角度做镜像调整，中柱和扶手的结构不需要重新开模，就能快速适配不同的现场条件。踏步的踏面做了轻微的外倾角度调整？不，是严格保持水平，避免通行时出现滑跌的风险，踏面边缘做了小圆角处理，避免尖锐边角磕碰造成伤害。
