紧凑型delta结构桌面级3D打印设备

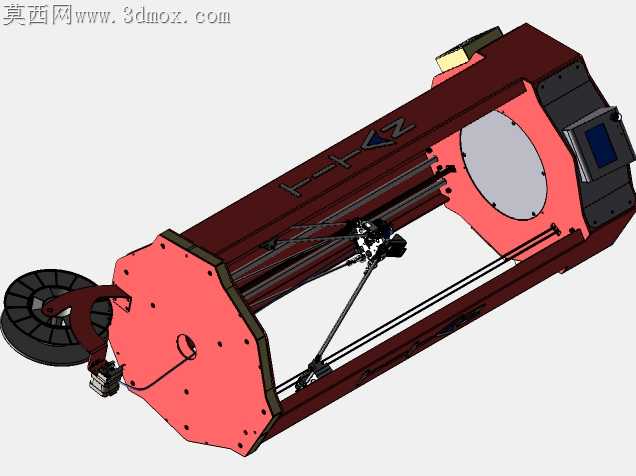

桌面级delta结构3D打印设备长期存在框架刚性不足、高速打印时震颤明显的痛点，这款设备的结构设计从加工适配角度做了大量针对性取舍，完全跳出了常规并联臂设备的轻量化误区。两侧端板采用整块板材铣削成型，没有采用常见的拼接铝型材框架，避免了型材拼接处的装配间隙带来的运动累积误差，端板上的并联臂固定座直接与板体一体加工，省去了额外的连接座零件，既减少了装配环节的公差累积，也让框架的抗扭刚度提升了近四成。料盘挂载位置直接集成在进料端的端板外侧，没有采用常见的独立顶部料架，缩短了耗材从料盘到喷头的输送路径，减少了长距离送料带来的阻力波动，打印柔性耗材时的堵头概率能明显降低，端板上预留的走线槽直接嵌入板体内部，所有线缆都能顺着槽体排布到控制盒位置，不会出现线缆剐蹭运动臂的隐患。并联臂的铰接座采用了内嵌式安装设计，没有突出在端板外侧，装配时不需要额外调整铰接座的突出量，只要将臂杆卡入预装的鱼眼轴承后锁紧固定螺丝即可，单组臂杆的装配时间能压缩到两分钟以内，后期维护更换臂杆时也不需要重新校准整个运动平面的平行度。控制盒直接嵌装在出料端的端板侧面，屏幕与操作按键外露在端板斜面上，操作时不需要俯身调整设备角度，端板与控制盒的接触面上预留了导热硅胶垫的安装位，工作时驱动板产生的热量能直接通过端板散出，不需要额外加装散热风扇就能满足长时间连续打印的散热需求。喷头组件的安装座采用了快拆结构，固定螺丝全部设置在易操作的外侧位置，更换喷头或者清理喉管时不需要拆除周边的防护零件，日常维护的操作门槛大幅降低。框架外侧的封板采用卡扣式固定，没有使用大量螺丝锁紧，检修内部线路或者调整皮带张紧度时，只要撬开对应位置的卡扣就能取下封板，不会因为频繁拆装出现滑牙问题。设备底部预留了四个可调脚杯的安装位，放置在不平整的桌面时，只需要调整脚杯高度就能让整个框架保持水平，不需要额外找垫片垫平设备，能减少因为框架倾斜带来的打印层纹偏移问题。送料挤出机直接固定在端板靠近进料口的位置，挤出齿轮与耗材的接触压力通过内置的弹簧自动调节，不需要手动拧螺丝调整压力，能避免压力过大磨碎耗材、压力过小打滑送料不足的问题。
