船用可伸缩折叠式登乘梯结构设计

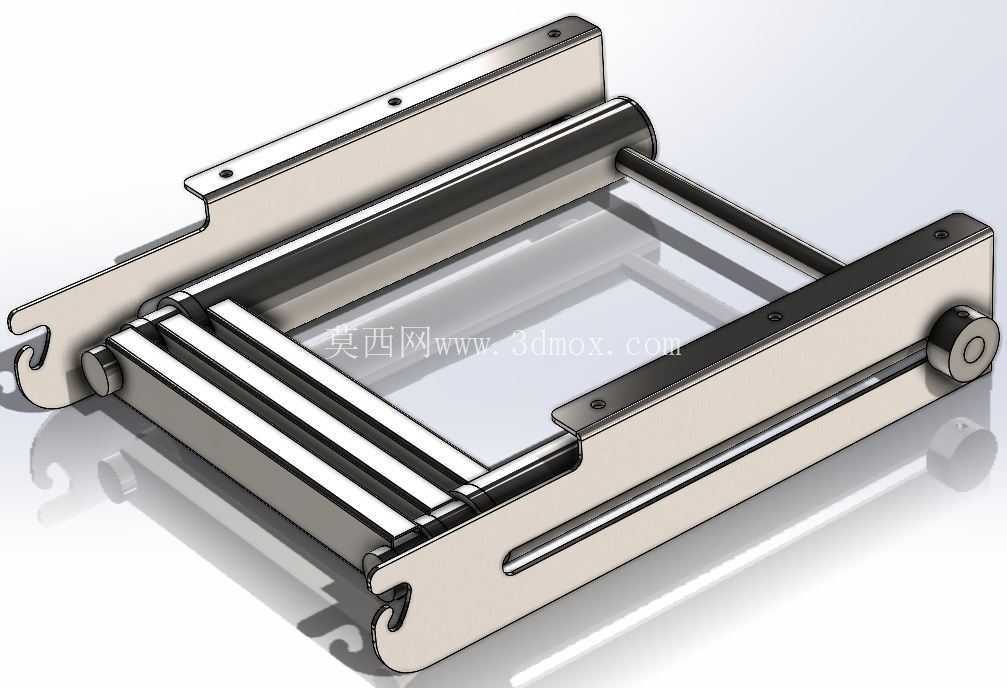

这款梯具结构主要面向船舶舱室连通、舷侧临时登乘、甲板层间短距离通行场景设计，区别于陆地用梯具，其整体结构完全适配船舶高湿高盐、安装空间局促、通行载荷波动大的使用环境。在实际船舶运维场景中，固定梯会占用大量舱内通行空间，尤其在小型作业船、游艇、工程船的狭窄通道区域，固定式直梯突出的梯梁容易磕碰通行人员、阻碍物料转运，而这款伸缩折叠结构在非使用状态下可完全收合贴靠安装基面，收合后整体厚度仅为展开状态的三分之一，不会额外占用通道的有效通行宽度。

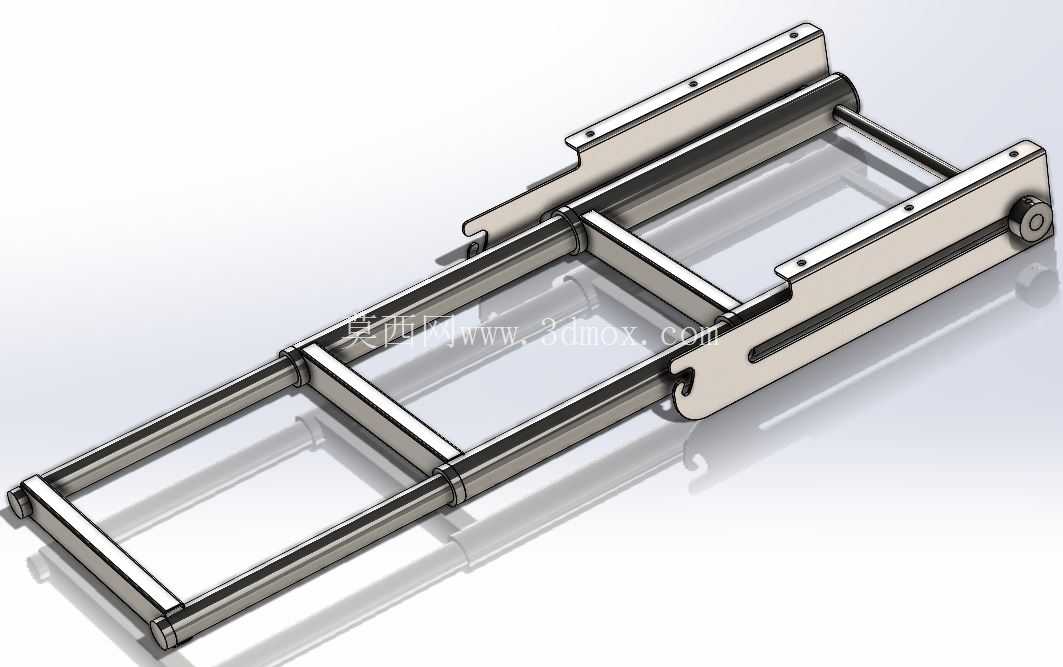

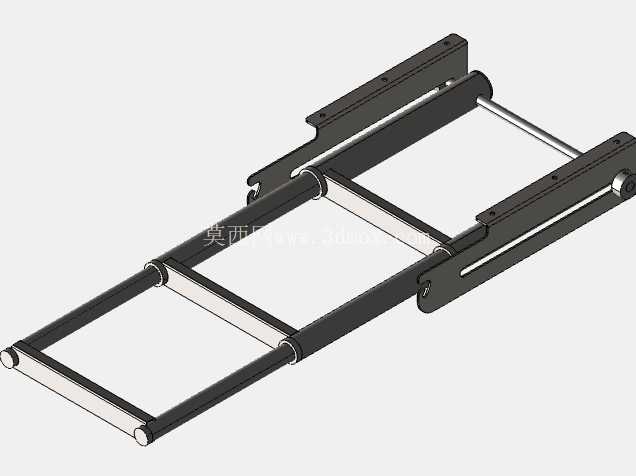

从功能特性来看，该梯具采用双侧平行四边形连杆铰接结构，梯梁分为内外两层嵌套式滑轨，滑动副采用间隙配合设计，避免船舶航行过程中振动导致的卡滞问题，每级踏步与内外梯梁均采用销轴铰接，在梯具伸缩过程中，踏步始终保持水平状态，不会随梯梁角度变化出现倾斜，保障人员通行时的踩踏稳定性。梯具的伸缩行程可根据安装位置的层高灵活调整，完全展开后可适配1.2米至1.8米的层间高度差，收合时仅需向上抬起梯具最下端的踏步，即可带动连杆机构完成自动收合，无需额外拆装锁止部件，收合后自带的弹簧锁销会自动卡入梯梁的定位孔，避免船舶颠簸时梯具意外展开。

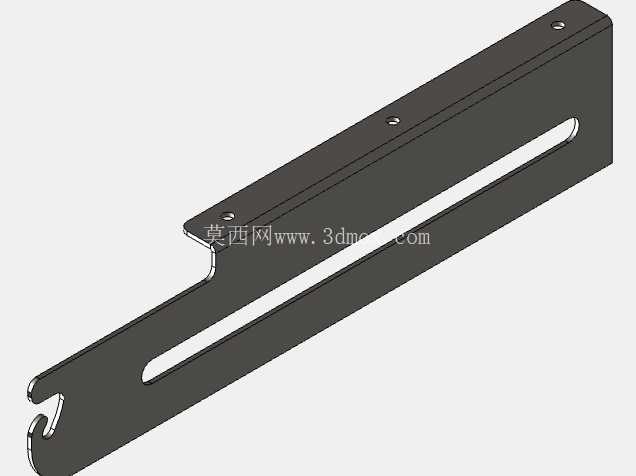

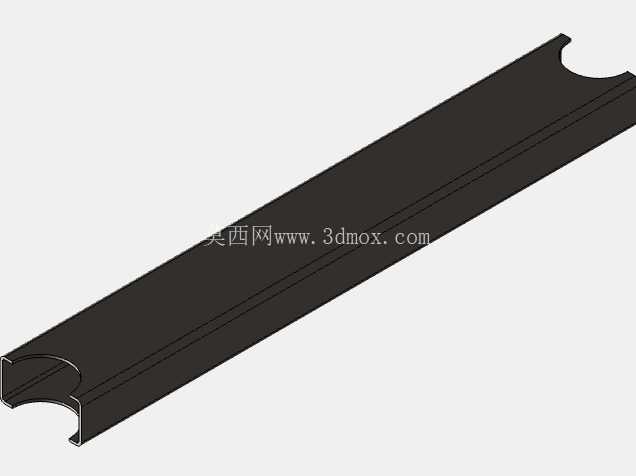

设计过程中，首先考虑的是船舶安装基面的多样性，该梯具的上端安装座设计为长条孔可调结构，可适配甲板下加强筋间距存在的安装误差，不需要在船体结构上额外焊接补板，降低现场安装的改造工作量。梯梁主体采用等边角钢折弯成型，相比矩形管结构，其开放式的截面更便于日常运维时的除锈、补漆作业，避免封闭管段内部积存凝露导致的锈蚀问题。踏步表面采用冲压防滑纹路，即使在甲板沾水、沾油的工况下，也能提供足够的踩踏摩擦力，踏步的承载能力按照单人90kg的动载荷设计，每级踏步可承受1.5倍额定载荷的瞬时冲击，满足船舶应急通行时的载荷要求。

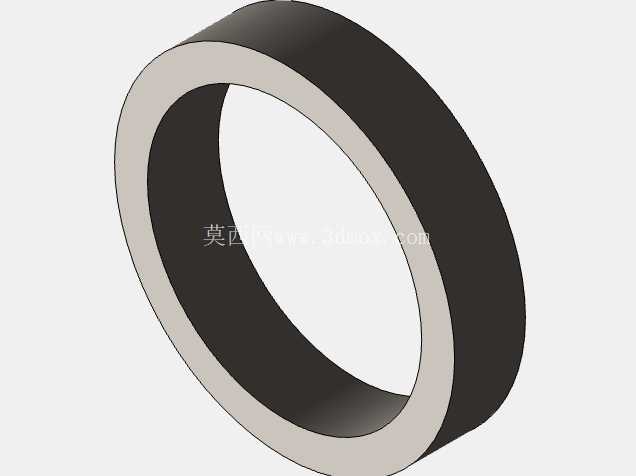

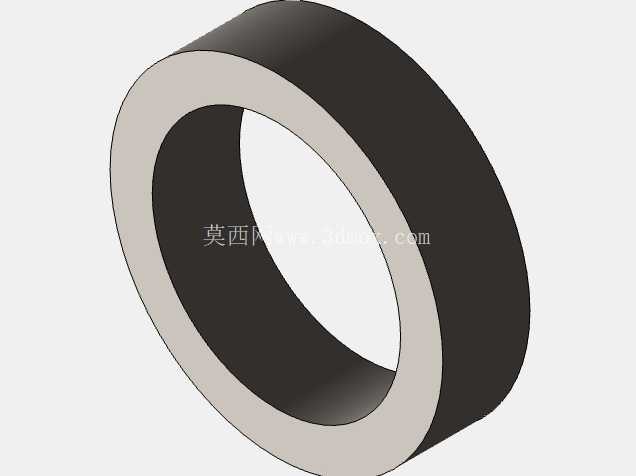

安装边界方面，该梯具上端铰接点距离安装基面的突出距离不超过80mm，展开后梯具与安装基面的夹角保持在65度至70度之间，符合人体工程学的登乘角度，人员上下时不需要过度俯身。梯具的下端设计有橡胶防滑垫脚，展开后垫脚会紧密贴合下层甲板表面，避免人员踩踏时梯具出现滑移，同时橡胶材质可隔绝金属梯梁与甲板的硬接触，减少航行过程中梯具与甲板碰撞产生的异响。在铰接销轴的选材上，全部采用不锈钢材质，配合尼龙衬套，避免盐雾环境下销轴与梯梁出现锈蚀咬死，保证梯具在全生命周期内的伸缩折叠动作顺畅。

不同于常规民用伸缩梯的薄壁结构，该梯具所有受力铰接点均做了翻边加强处理，梯梁的滑动配合面设置有耐磨尼龙滑块，长期伸缩使用不会出现金属间的干磨损耗，不需要频繁加注润滑脂，适配船舶运维周期长、维保频次低的使用特点。在收合状态下，梯具的所有棱角均做了圆弧倒角处理，不会在狭窄通道内形成尖锐凸起，避免人员通行时的磕碰伤害。整体结构没有采用复杂的弹性锁止机构，所有锁止功能均通过机械结构的几何自锁实现，即使在船舶倾斜15度的工况下，梯具也不会出现意外收合或展开的情况，可靠性远高于带弹簧、卡扣的民用梯具产品。
