直板智能手机金属外壳压铸结构设计

项目分类:通讯工具类 发布时间:2026-06-13 ID:1180918
  • 直板智能手机金属外壳压铸结构设计
  • 直板智能手机金属外壳压铸结构设计

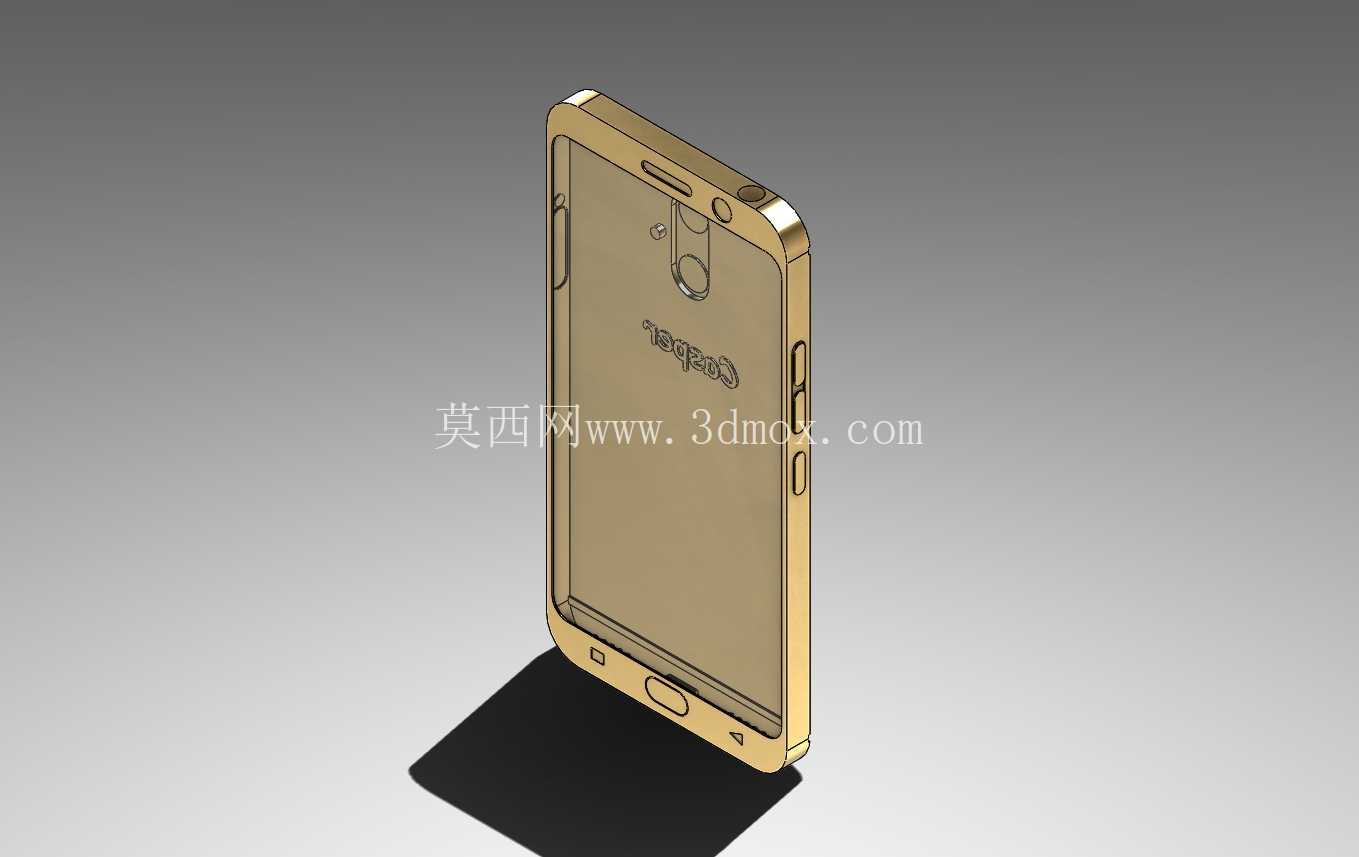

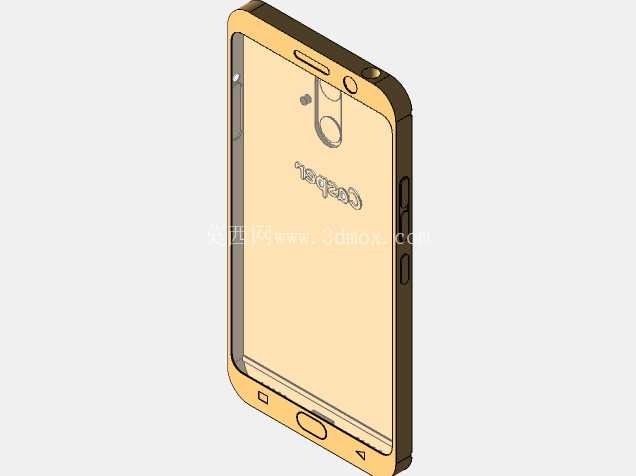

这套直板智能手机金属壳体的压铸结构设计,核心围绕消费电子终端的量产落地需求展开,在结构可靠性、装配兼容性、外观质感三者之间做了多轮工程权衡。从实际应用场景来看,该壳体作为智能手机的核心承载结构件,需要同时适配日常手持使用的抗摔、抗形变要求,以及内部主板、电池、摄像头模组、按键组件的精准安装定位,还要满足压铸工艺的批量生产良率要求,避免出现薄壁填充不足、脱模变形、壁厚突变导致的缩孔等常见压铸缺陷。

设计过程中首先确定了壳体的整体外形边界,整体采用圆角矩形的直板轮廓,四个边角做了符合人体工学的大圆弧过渡,单手握持时边缘不会产生硌手的棱角,侧边的弧度经过反复调整,贴合手掌自然弯曲的形态,长时间握持也不会产生明显的压痕。壳体的壁厚控制在压铸工艺适配的均匀区间,避免局部过厚导致冷却过程中产生内部缩松,也不会因为壁厚过薄导致金属液填充困难,出现缺料、冷隔等不良。侧边的按键开孔位置,按照内部侧键弹片的实际行程做了精准的公差预留,开孔边缘做了微小的倒角处理,既保证按键按压时的顺畅无卡滞,也能避免按键边缘与壳体开孔摩擦产生的掉漆、磨损问题。

壳体背部的摄像头模组开孔区域,做了局部的凸台加强结构,这个区域因为需要承载摄像头镜片、闪光灯组件,同时也是日常使用中容易与桌面摩擦的位置,局部加厚的结构既可以提升该区域的结构强度,避免摄像头区域受外力冲击发生凹陷损坏内部模组,也能让镜片略微低于凸台平面,放置在平面上时不会直接摩擦镜片表面。背部的品牌标识区域采用了凹陷的一体成型结构,不需要后续额外的粘贴或者蚀刻工序,压铸成型后即可直接做表面处理,减少后续加工工序的成本,同时标识的深度控制在不会影响壳体整体结构强度的范围内,也不会因为凹陷过深导致背部积灰难以清理。

底部的出声孔、充电接口开孔,都按照对应通用接口的标准尺寸做了公差匹配,充电接口的周边做了局部的加强筋设计,因为日常插拔充电线时这个区域会承受反复的侧向冲击力,没有加强结构的话很容易出现接口周围开裂的问题,加强筋的排布既不影响内部尾插组件的安装,也能将插拔产生的外力分散到整个壳体框架上,提升接口区域的使用寿命。出声孔的阵列开孔采用了均匀的小孔设计,开孔的大小和间距兼顾了出声效率和防尘要求,不会因为开孔过大导致灰尘容易进入机身内部,也不会因为开孔过小阻碍声音传播影响外放音质。

壳体的中框与内部中板的连接位置,设计了均匀分布的卡扣定位柱,不需要额外的螺丝固定即可实现与内部塑料中板的预固定,后续总装时只需要在关键受力点打少量螺丝即可完成整体固定,既减少了总装的工序步骤,也能让整个壳体的受力更加均匀,避免局部螺丝锁紧导致的壳体变形。壳体的内侧做了多条纵横分布的加强筋,这些加强筋的高度不超过壳体内部的堆叠空间上限,不会干涉电池、主板的放置,同时可以大幅提升整个壳体的抗扭、抗弯折性能,当手机受到意外的弯折冲击力时,加强筋可以分散应力,避免壳体出现不可逆的弯折变形,保护内部的精密电子元器件不受损坏。

在压铸工艺的适配性上,整个壳体的所有转角位置都做了符合压铸要求的圆角过渡,没有尖锐的直角结构,避免金属液填充时在直角位置产生涡流卷气,导致成型后零件内部存在气孔影响结构强度。脱模斜度按照锌合金压铸的常规要求设置,所有平行于脱模方向的面都做了微小的斜度,保证成型后零件可以顺利从模具中脱出,不会出现拉伤、粘模的问题,提升批量生产的良率。壳体的表面处理预留了足够的抛光余量,压铸成型后经过抛光、阳极氧化或者PVD镀膜处理,即可获得细腻的金属质感外观,满足消费电子产品的外观质感要求。

从实际装配的角度来看,这套壳体的所有安装定位柱的位置度公差都控制在消费电子组装要求的精度范围内,与内部主板、电池、摄像头模组的安装孔位完全匹配,总装时不需要额外的修配即可完成组装,大幅提升总装线的生产效率。壳体与屏幕总成的配合位置设计了均匀的密封胶槽,点胶后可以实现屏幕与壳体之间的可靠粘接,同时具备一定的生活防水能力,避免日常使用中泼溅的水从屏幕缝隙进入机身内部损坏电子元件。侧边的SIM卡托开孔位置,按照标准卡托的尺寸做了精准的匹配,卡托插入后与壳体侧面保持齐平,没有突出或者凹陷的台阶,保证整体外观的一致性,同时卡托与开孔之间的间隙控制在合理范围,既不会因为间隙过大导致晃动,也不会因为间隙过小导致卡托插拔卡滞。
