户外立式双开宣传灯箱结构设计

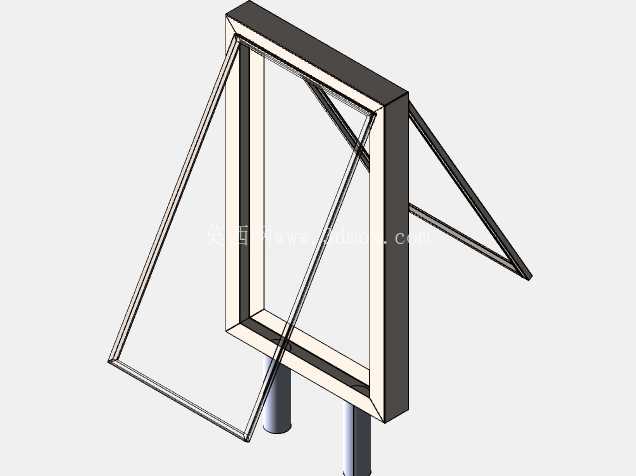

　　这款户外立式宣传灯箱的结构设计，首先要考虑的是户外公共场景的实际使用需求，常见于公交站点、商圈步道、园区出入口这类人流密集的公共区域，核心作用是承载平面宣传物料，兼顾夜间照明辅助的展示功能，相比壁挂式宣传载体，立式结构不需要依托建筑外墙，可灵活布置在开阔场地的预留点位，适配不同场地的规划需求。从结构组成来看，整体采用矩形外框作为主体承载结构，外框采用薄壁金属型材拼接成型，型材截面做了内嵌槽设计，一方面用来嵌装透明防护面板，另一方面预留了宣传画面的安装间隙，不需要额外打胶固定，更换画面时只需要翻开活动框体即可操作，大幅降低后期运维的操作难度。

　　活动框体和主外框之间采用侧边铰接结构，铰接位置做了隐藏式处理，避免户外雨水顺着铰接缝隙渗入框体内部，活动框的开启角度做了限位设计，最大开启角度控制在合理区间，既保证更换画面时有足够的操作空间，也不会因为开启角度过大导致框体碰撞后侧支撑结构，造成型材变形。后侧的斜向支撑结构是整个立式安装的核心受力部件，两根斜撑分别从主外框的上下边角位置延伸至底部立柱，形成稳定的三角形受力结构，能够抵御常规户外的风载荷，避免灯箱在大风天气出现倾覆风险；底部的两根立柱作为落地支撑，下端预留了安装法兰结构，安装时可以通过膨胀螺栓直接固定在硬化地面上，法兰盘上的安装孔做了长圆孔设计，允许安装时存在一定的位置偏差，降低现场施工的对位难度。

　　设计过程中需要重点考虑框体的密封性能，外框型材的拼接位置采用45度角拼缝处理，拼缝处预留密封胶条的安装槽，闭合活动框后，胶条被压紧在两个框体的结合面之间，能够阻挡雨水、灰尘进入框体内部，避免内部的宣传画面受潮发霉，也能保护后续加装的照明组件不受潮损坏。框体的所有外露棱边都做了圆角倒钝处理，避免安装和后期维护过程中划伤操作人员，也能减少户外场景下尖锐棱角对过往行人造成的安全隐患。从安装边界来看，整体结构的横向宽度控制在常规单人操作可触及的范围，更换画面时操作人员站在灯箱正面就可以完成全部操作，不需要额外借助登高设备；后侧支撑的延伸长度经过测算，在保证支撑稳定性的前提下，不会占用过多的后侧空间，避免影响步道的正常通行。

　　型材的壁厚选择兼顾了结构强度和整体重量，不会因为壁厚过薄导致框体受外力变形，也不会因为壁厚过大造成整体重量过高，增加运输和安装的难度。活动框的锁止结构设置在侧边位置，采用通用的三角锁芯，运维人员使用通用钥匙就可以开启，不需要配备特殊工具，适配公共设施运维的通用工具配置要求。整个结构没有复杂的异形曲面，所有零部件都可以通过常规的型材切割、冲压、铆接工艺完成加工，不需要开制特殊模具，能够有效控制生产制造成本，适合批量生产应用在不同的公共宣传场景中。在结构受力校核时，重点模拟了不同方向风载荷下的应力分布，斜撑和主外框的连接位置做了加强筋处理，避免长期受交变载荷作用出现焊缝开裂的问题；底部立柱和斜撑的连接位置采用满焊焊接工艺，焊接完成后做打磨抛光处理，再配合表面喷塑工艺，提升整体的防锈耐腐蚀能力，适配户外多雨、多尘的复杂使用环境。
