升降式闸板隔断机构三维结构设计

项目分类:通用机械零部件 发布时间:2026-06-13 ID:1180949
  • 升降式闸板隔断机构三维结构设计
  • 升降式闸板隔断机构三维结构设计
  • 升降式闸板隔断机构三维结构设计
  • 升降式闸板隔断机构三维结构设计
  • 升降式闸板隔断机构三维结构设计
  • 升降式闸板隔断机构三维结构设计
  • 升降式闸板隔断机构三维结构设计
  • 升降式闸板隔断机构三维结构设计
  • 升降式闸板隔断机构三维结构设计

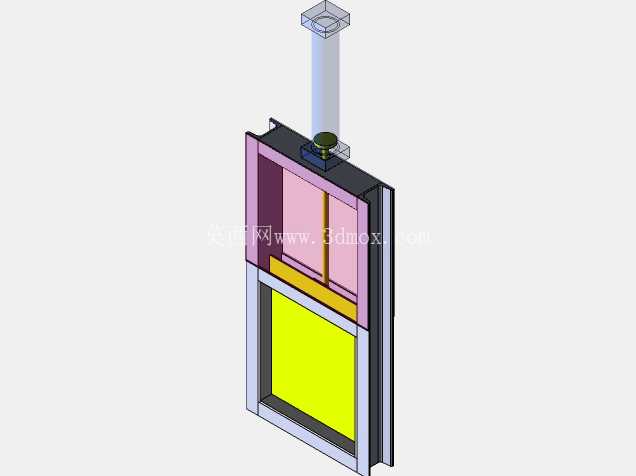

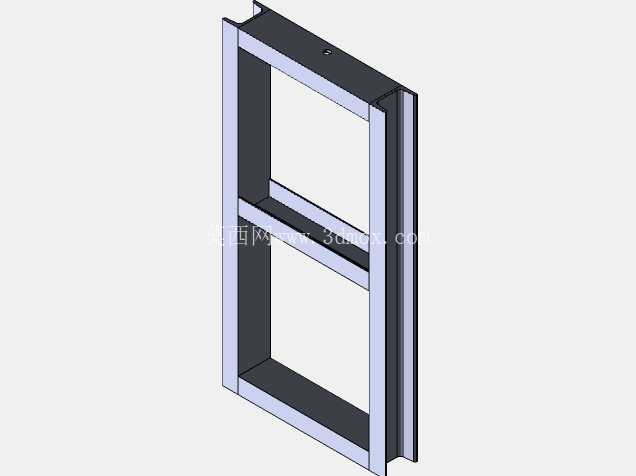

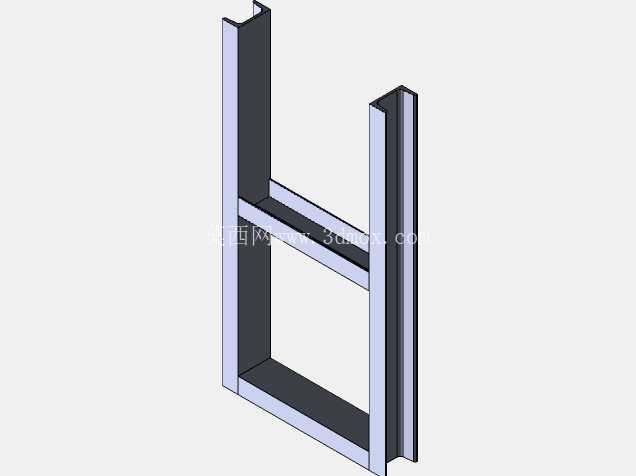

  该结构主要应用在需要垂直升降实现通断隔断的工业场景中,常见于物料通道截流、工位分区隔断、小型流体通道闸控等工况,区别于翻转、平移类隔断结构,垂直升降的运动形式可以最大程度节省横向安装空间,适配狭窄通道的安装需求。从结构组成来看,整套机构分为外部承载框体、升降闸板、顶部驱动连接立柱、导向限位结构四个核心部分,外部框体采用多段型材拼接成型,框体内侧预留了闸板升降的滑动轨道槽,槽体内壁设计有均匀的安装凸台,可根据实际使用场景加装密封胶条、耐磨衬条,降低闸板升降过程中的摩擦损耗,同时提升隔断状态下的密封性能。

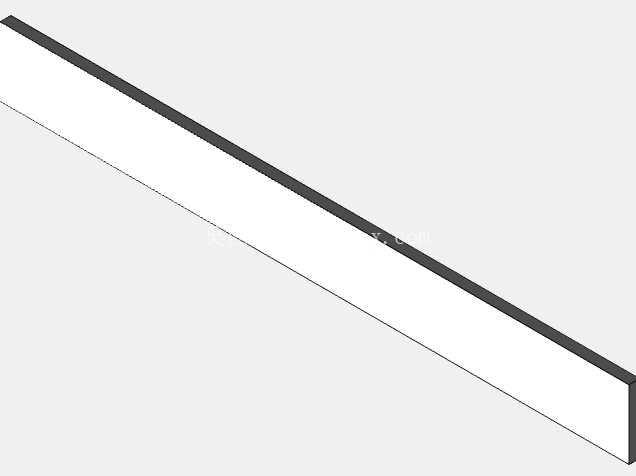

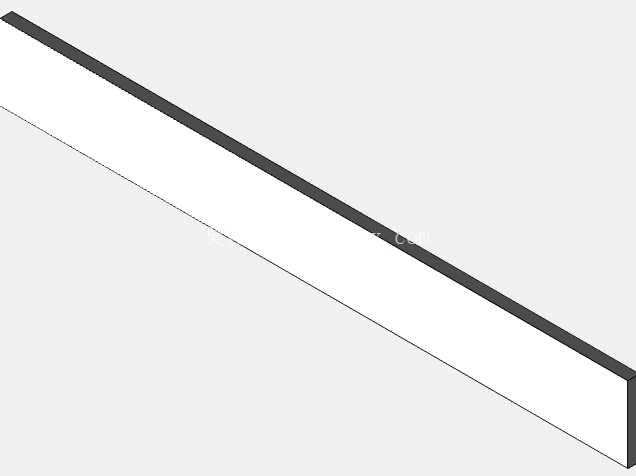

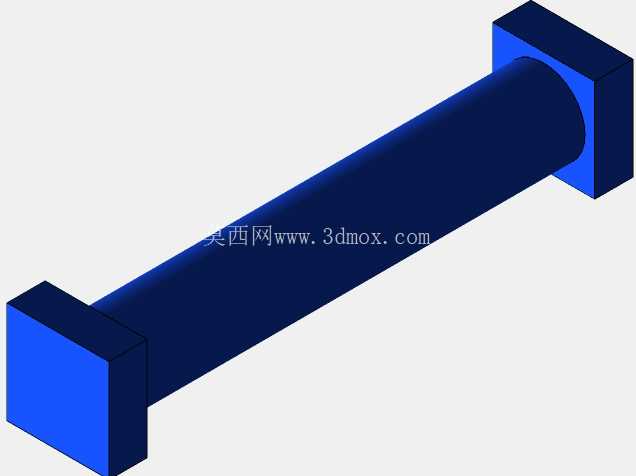

  闸板部分采用分层填充设计,外层为刚性承载板材,内部可根据工况需求填充隔音、隔热或者密封材质,闸板底部设计有楔形导入边,在闸板下降至闭合位置时,楔形边可以配合框体底部的承接槽实现自动对位,避免出现卡滞、错位的问题,闸板与框体轨道的配合间隙控制在0.2-0.5mm区间,既可以保证升降过程无卡涩,也能减少晃动量,提升运行稳定性。顶部的驱动连接立柱采用圆柱形导向结构,立柱上端预留了驱动件连接接口,可直接对接气缸、电动推杆或者丝杠传动组件,不需要额外设计转接法兰,降低现场安装的适配工作量,立柱与框体顶部的导向套采用铜基衬套配合,衬套内壁开有储油槽,可填充润滑脂实现长期免维护运行,导向套与框体顶部的安装板采用螺栓锁紧连接,安装板上设计有定位销孔,装配时可以通过定位销快速确定导向套的同轴度,避免立柱升降过程中出现偏磨。

  设计过程中优先考虑了安装边界的适配性,整套结构的横向安装尺寸仅比闸板的有效隔断宽度大80mm,纵向安装深度控制在120mm以内,顶部驱动部分的伸出长度可根据现场驱动件的选型灵活调整,不需要改动主体框体的结构。在功能实现上,该结构可通过更换不同材质的闸板适配不同工况,比如采用金属闸板可实现固体物料的截流,采用透明板材可作为设备安全防护门使用,采用密封板材可作为小型风道、水道的闸阀使用。结构的受力路径经过优化,闸板承受的侧向载荷会直接传递到两侧的框体轨道上,不会对顶部的驱动立柱产生额外的侧向弯矩,有效提升驱动组件的使用寿命,框体的四个边角都设计有安装固定孔,可直接通过螺栓固定在墙面、设备机架或者通道支架上,不需要额外焊接安装支座。

  针对日常维护需求,框体两侧的轨道槽设计为可拆卸式压条结构,当轨道出现磨损时,仅需要拆卸压条更换耐磨衬条即可,不需要整体拆卸框体结构,闸板与顶部驱动立柱的连接采用快拆式销轴结构,需要更换闸板或者维护驱动组件时,拔出销轴即可完成分离,大幅降低维护耗时。在运动行程设计上,立柱的有效升降行程比闸板的高度大20mm,保证闸板可以完全提升至框体上部,让通道完全开启,不会出现闸板底部残留遮挡通道的问题,行程两端都设计有缓冲限位块,闸板运行至上下极限位置时可以通过橡胶缓冲块吸收冲击,避免刚性碰撞产生的噪音和结构变形。
