方格格栅式金属窗花结构设计方案

　　这类方格格栅式金属窗花，目前在民用自建房、临街商铺外窗、老旧小区改造的防护加装场景里应用占比很高，相比传统铸铁花饰，规整的方格结构一方面能平衡防护性能与通透采光需求，不会像密纹防护网那样遮挡室内视线、影响通风效率，另一方面规整的杆件排布也更适配批量下料、组焊的生产流程，能有效控制加工环节的材料损耗与工时成本。从实际使用需求出发，设计这类窗花时首先要明确安装边界的适配逻辑：常规住宅外窗的洞口尺寸多在1200mm至1800mm宽度、1500mm至2100mm高度区间，因此窗花的外框型材选用25×5毫米扁钢作为主框架，扁钢的平面朝向室内外方向，既能保证框架整体的抗弯折刚度，也能让窗框与墙体锚固点的连接面更平整，减少安装时的垫片调平工作量。

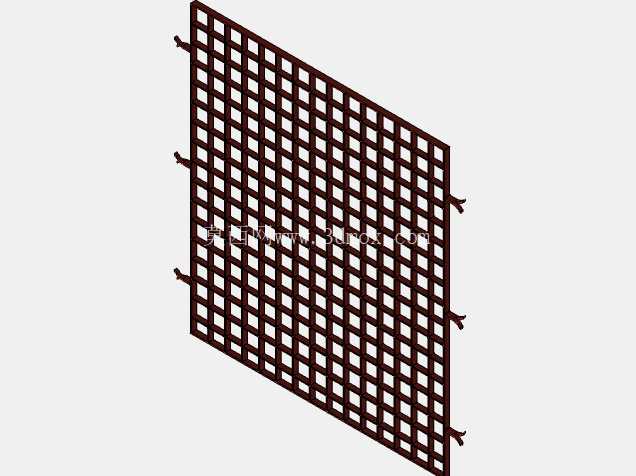

　　内部格栅的受力杆件选用10×10毫米方棒，横竖杆件按等间距排布，格孔净空控制在110毫米以内，这个尺寸是经过实际场景验证的：既不会因为格孔过大导致孩童头部卡入的安全隐患，也不会因为杆件过密造成材料浪费、采光遮挡过多的问题，同时方棒的截面特性决定了其在垂直于窗面方向的抗冲击性能优于同截面积的圆钢，能有效抵御外力撞击、意外攀爬带来的形变。在杆件连接的细节处理上，横竖格栅的交叉点采用满焊工艺，焊后打磨焊渣做平整处理，避免尖锐焊疤残留造成后期安装、使用过程中的划伤风险；外框与内部格栅的连接位置，每根格栅的端部都要插入外框型材预开的定位槽内再施焊，相比直接抵接在外框表面焊接的方式，这种结构能大幅降低节点处的应力集中，即使长期受风压、温度形变影响，也不会出现格栅端部脱焊翘起的问题。窗花与墙体的固定锚固结构是设计中容易被忽略的关键部分，沿外框的侧边均匀布置6个伸出式锚固脚，锚固脚采用12毫米圆棒弯折成型，一端与外框扁钢焊接固定，另一端预留膨胀螺栓安装孔，安装时锚固脚嵌入墙体预先开好的孔洞内，填入膨胀螺栓锁紧后再用水泥砂浆封平洞口，这种侧装锚固的方式相比在窗花正面打钉固定的工艺，外观更整洁，没有外露的螺栓头影响美观，同时锚固点的受力方向垂直于墙体，抗外推、抗撬动的性能更优，能满足防护类构件的防盗安全要求。

　　设计过程中还要考虑生产环节的工艺可行性，所有杆件的下料长度都要预留焊接收缩余量，横竖格栅的排布要做等分校验，避免出现边部格孔大小不均的问题；表面处理环节可根据使用场景选择喷塑、镀锌或者刷防锈漆的工艺，其中沿海高盐雾区域的项目要优先选用热镀锌后喷塑的处理方式，延长构件的户外使用寿命。另外，这类格栅窗花除了基础的防护功能，还可根据实际需求在格网内侧加装隐形纱窗轨道，或者在特定位置预留空调管线穿出的开孔，开孔位置要做卷边处理，避免割破管线保温层；部分低层商铺的应用场景里，还可在窗花的格栅节点处预留防盗刺安装位，进一步提升防攀爬性能。

　　从结构受力的角度校核，当外框采用25×5毫米扁钢、内部格栅采用10×10毫米方棒、格孔间距110毫米时，整体构件在1kN/㎡的水平均布荷载作用下，最大形变值不超过2毫米，完全满足民用建筑防护构件的刚度要求，不会出现受风压后明显晃动感的问题；锚固脚的布置间距控制在400毫米以内，单个锚固点的抗拔力不低于5kN，即使遭遇极端外力冲击，也不会出现整体脱落的风险。在三维建模过程中，要重点还原杆件交叉处的焊接节点结构、锚固脚的弯折角度与安装孔位尺寸，确保模型导出的工程图能直接用于下料、组焊的生产指导，避免现场施工时反复核对尺寸、二次切割调整的问题；同时建模时要对所有型材的截面做参数化设置，方便后续针对不同窗洞尺寸快速调整格栅数量、外框长宽参数，提升同系列产品的设计迭代效率。
