瓷砖铺贴找平用定位支撑构件

在室内外瓷砖铺贴作业场景中，尤其是大规格通体砖、仿古砖的干铺或薄贴施工环节，相邻瓷砖的标高一致性控制一直是影响铺贴成品平整度的核心难点。传统施工中工人多借助橡胶锤敲击、十字卡缝配合水平尺反复调校，不仅效率偏低，在大面铺贴作业时还容易出现局部沉降差，后期踩踏易出现空鼓、翘边问题，这款支撑构件正是针对这类施工痛点开发的专用铺贴辅具。

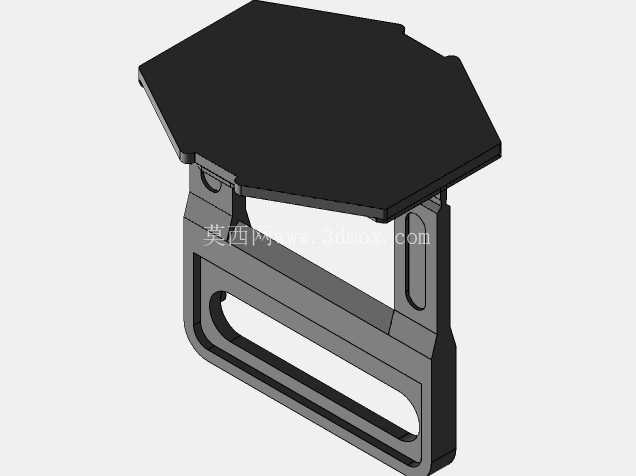

从实际功能来看，该构件的核心作用是在瓷砖铺贴过程中，为单块瓷砖提供稳定的底部标高基准，确保待铺瓷砖与已完成铺贴的相邻瓷砖保持完全一致的铺装高度，避免出现高低差影响饰面平整度。构件底部采用宽幅平板式支撑结构，接触面积经过针对性加大，能够将瓷砖传递的竖向荷载均匀分散到下方的干拌砂浆层或者找平基层上，避免局部压强过大导致构件下陷，影响标高精度。底座边缘做了斜切收边处理，在砂浆层中埋设时不会形成尖锐的应力集中点，后期砂浆凝固后也不会在瓷砖下方形成空鼓空腔，保证铺贴层的整体密实度。

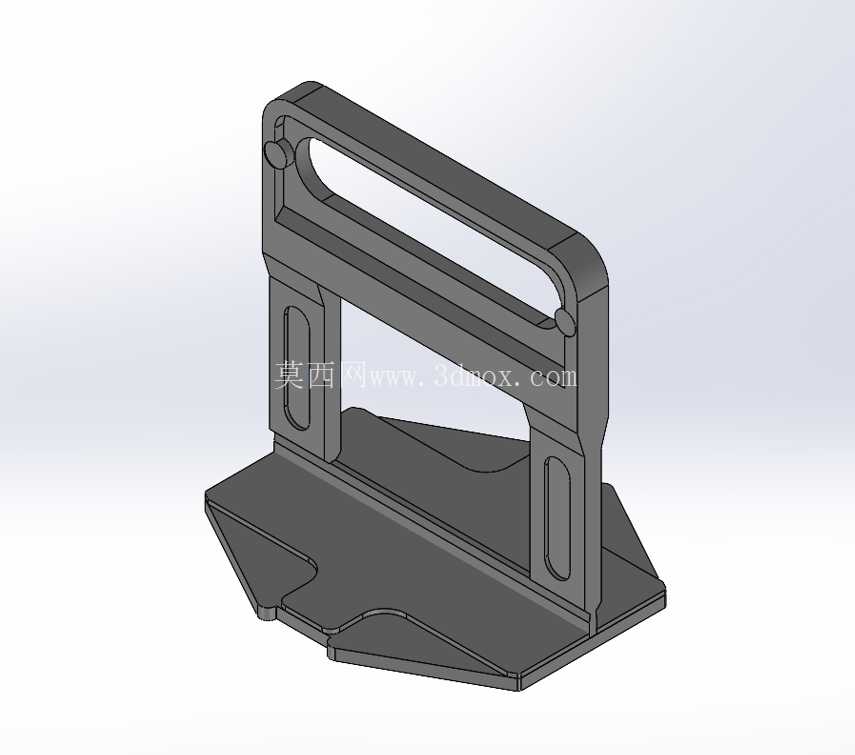

构件上部的提握式框架结构，一方面是为了方便施工人员在调校标高时快速提取、调整构件位置，框架上开设的长条形减重孔，在不影响整体结构强度的前提下降低了构件自重，同时减少了构件与瓷砖背面的接触面积，避免在瓷砖背面形成大面积遮挡影响砂浆粘结效果。框架两侧的竖向支撑肋上开设的长圆形槽位，是配合楔形插片使用的调节结构：当构件放置到预设位置后，将楔形插片从槽位中打入，通过楔面的进给量微调瓷砖的抬升高度，待标高调校到位、砂浆初凝前，可通过上部的提手直接将构件从瓷砖缝隙中抽出，不会被凝固的砂浆嵌固在铺装层内，可重复周转使用，大幅降低辅具耗材成本。

从设计思路层面，该构件的所有结构尺寸均是通过实物逆向测绘获取，测绘过程借助数显游标卡尺完成全尺寸校核，确保各配合面的尺寸精度满足施工公差要求。竖向支撑肋的厚度控制在常规瓷砖留缝宽度的适配范围内，不会因为构件本身厚度过大导致瓷砖缝隙超宽，也不会因为厚度不足导致插片调节时结构变形。底座的轮廓造型做了多段切角处理，在插入砂浆层时能够减少阻力，方便施工人员快速将构件推送至瓷砖下方的预设支撑位置，不需要大范围撬动已经初步就位的瓷砖，减少对已铺砂浆层的扰动。

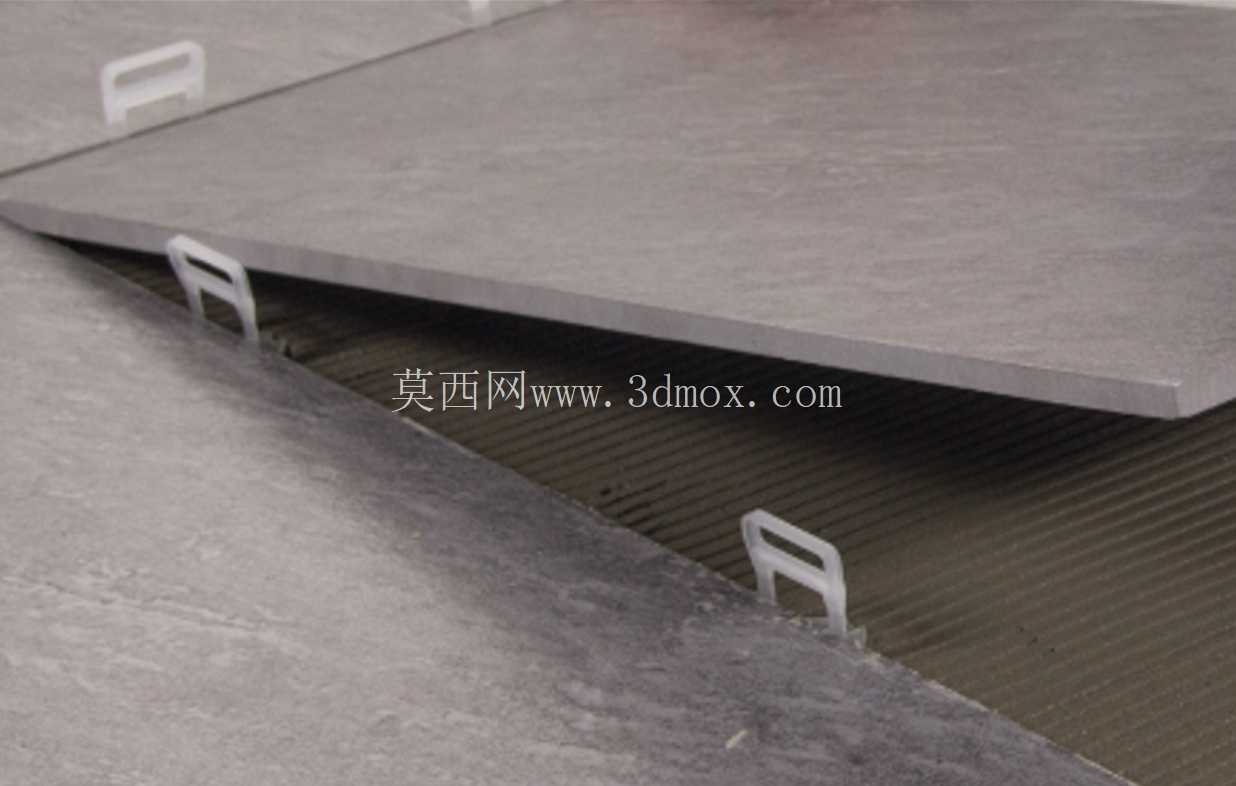

从安装边界来看，该构件适配目前市面上绝大多数厚度的民用及商用瓷砖，适用的瓷砖厚度范围覆盖8mm到18mm的常规规格，支撑高度的调节区间能够满足薄贴法3-5mm粘结层厚度、干铺法20-30mm干灰层厚度的施工要求。使用时不需要对瓷砖或者基层做额外的预处理，只需要在瓷砖初步就位后，将构件从瓷砖侧边缝隙插入到底座完全贴合基层，通过楔形插片微调标高至与相邻瓷砖齐平即可，待整面瓷砖调校完成、砂浆具备初始强度前抽出构件，填补缝隙即可完成该点位的标高控制。单块瓷砖根据幅面大小，通常搭配2-4个该构件布置在边角位置，即可实现整板瓷砖的标高稳定控制，相比传统的手工调校方式，能够将瓷砖铺贴的平整度合格率提升40%以上，同时减少工人反复调校的作业时间，降低铺贴作业的劳动强度。

结构细节上，构件的所有棱边都做了圆角过渡处理，避免施工过程中尖锐边角划伤施工人员或者瓷砖釉面，提手框架的弧度贴合人手握持的形态，长时间作业也不会出现硌手的问题。两侧支撑肋的槽位与楔形插片的配合面做了微小的防滑纹路设计，插片打入后不会因为砂浆的浮力或者瓷砖的轻微沉降出现自行回退，保证标高锁定的可靠性。底座的下表面做了细微的网格状防滑纹，增大与基层砂浆的摩擦力，避免构件在调校过程中出现水平位移，影响支撑点位的准确性。
