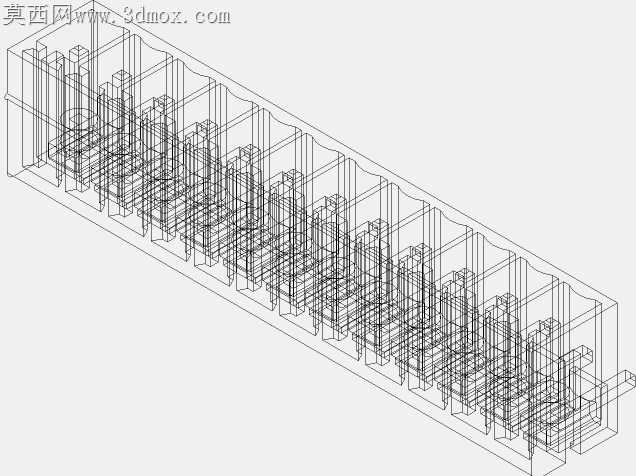

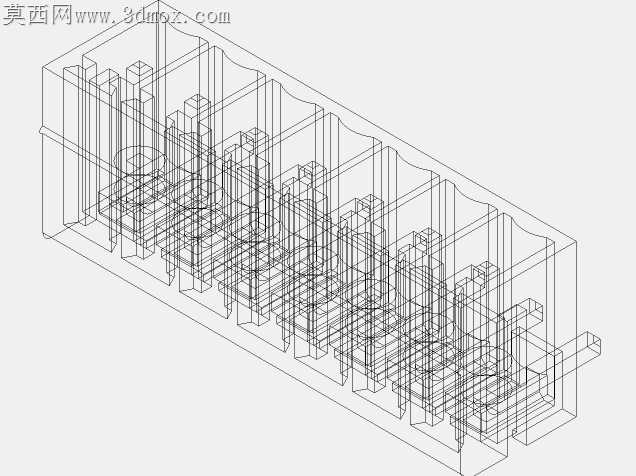

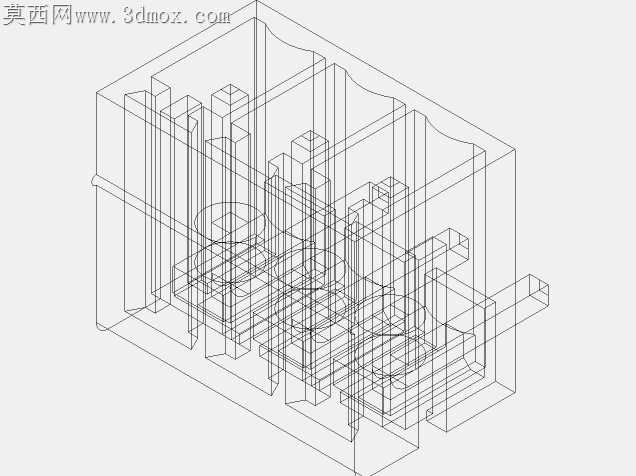

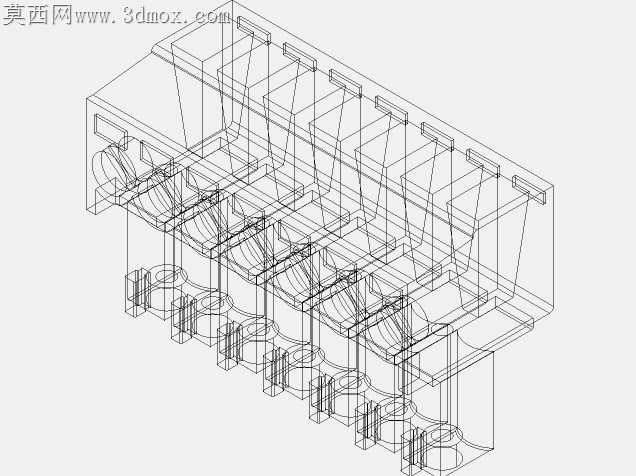

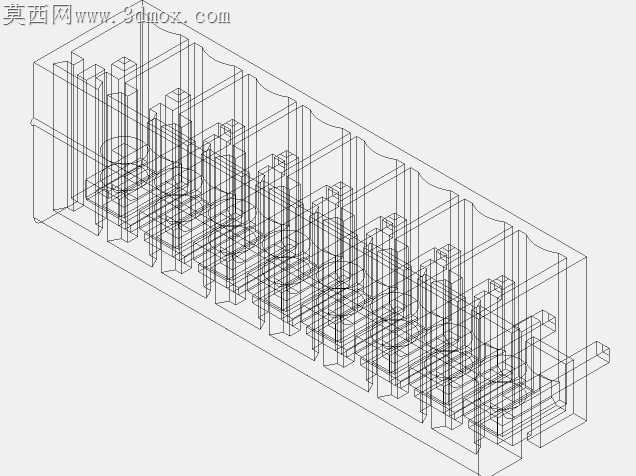

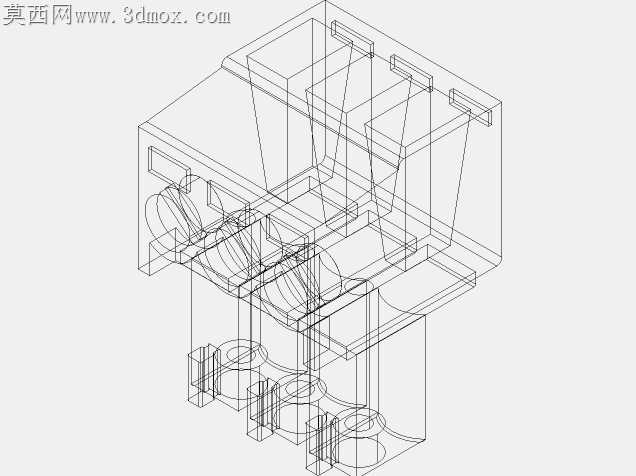

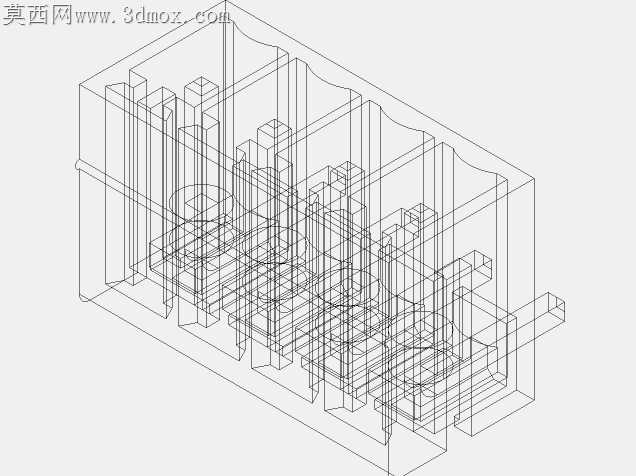

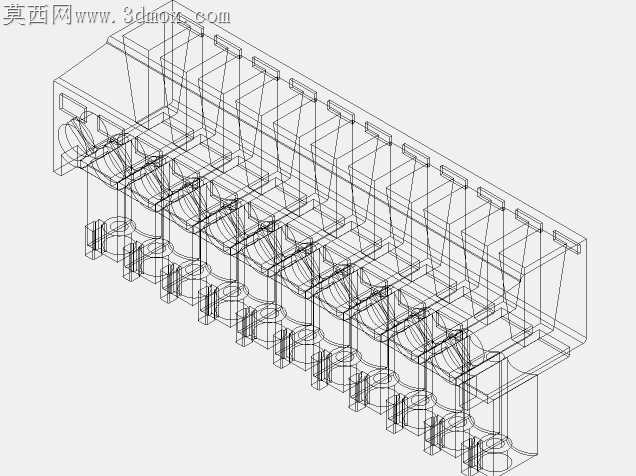

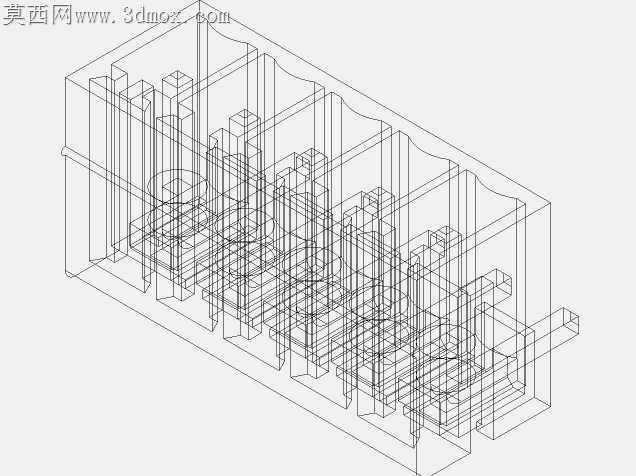

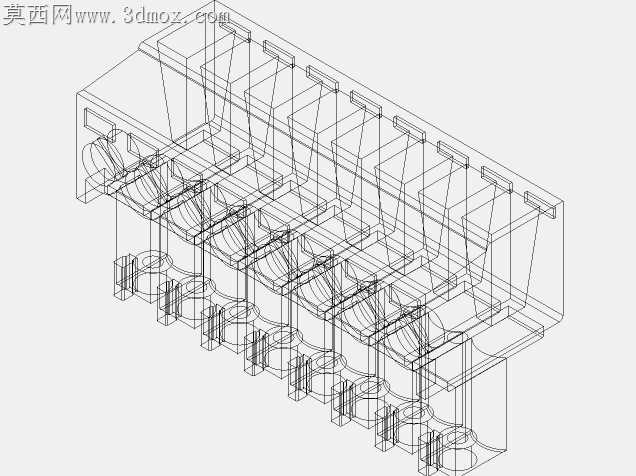

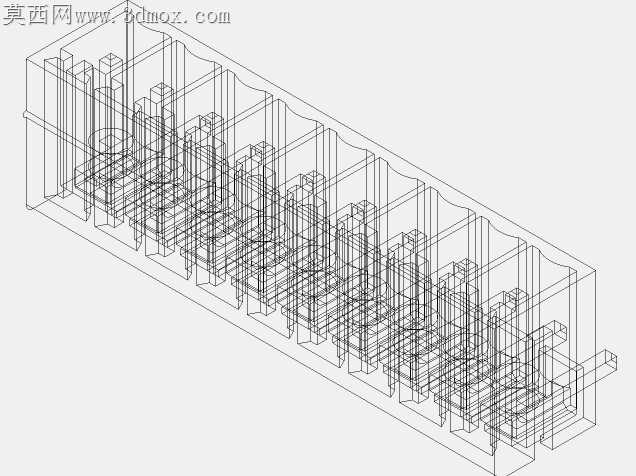

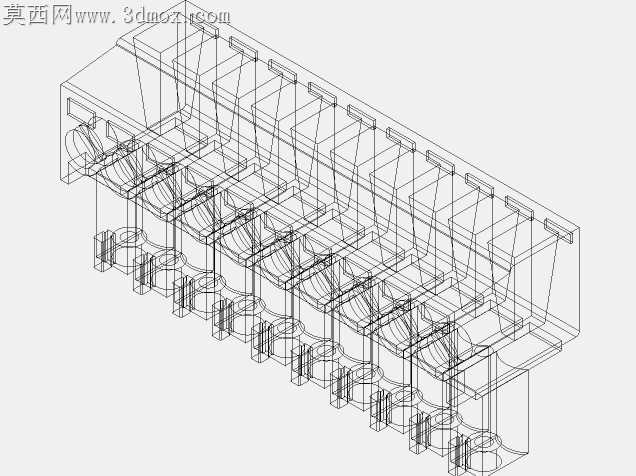

3.5mm间距绿色接线端子排多规格结构设计

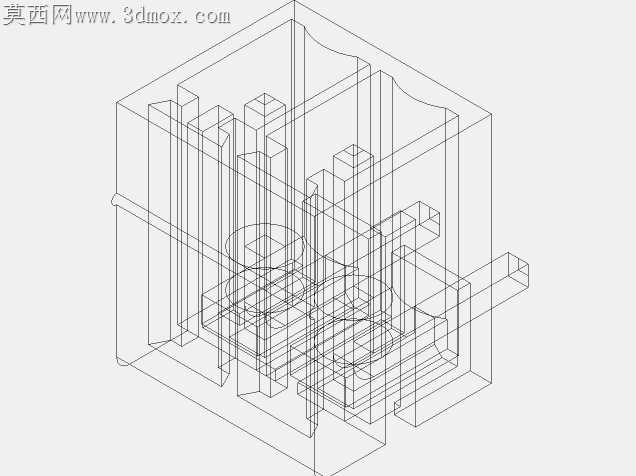

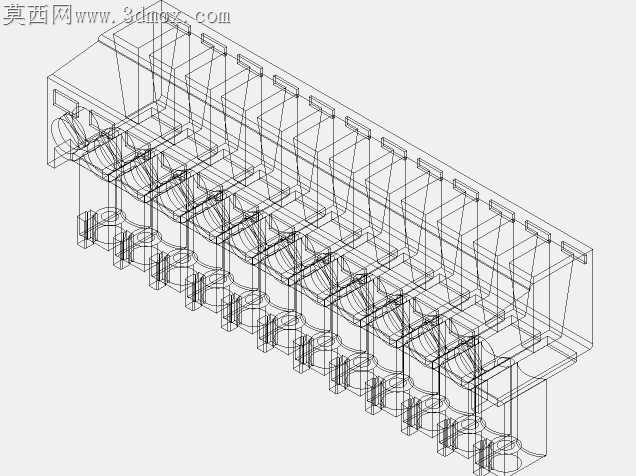

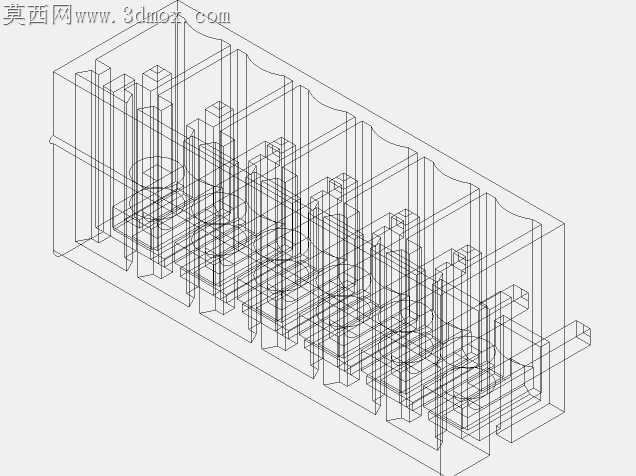

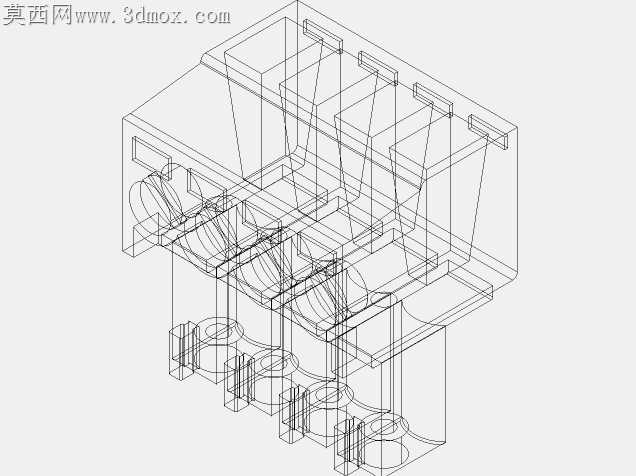

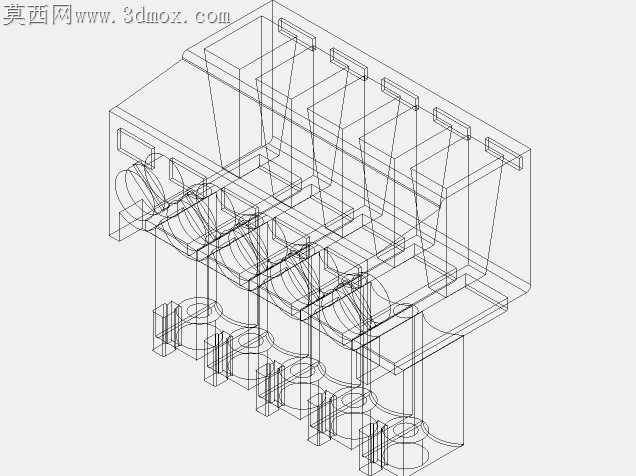

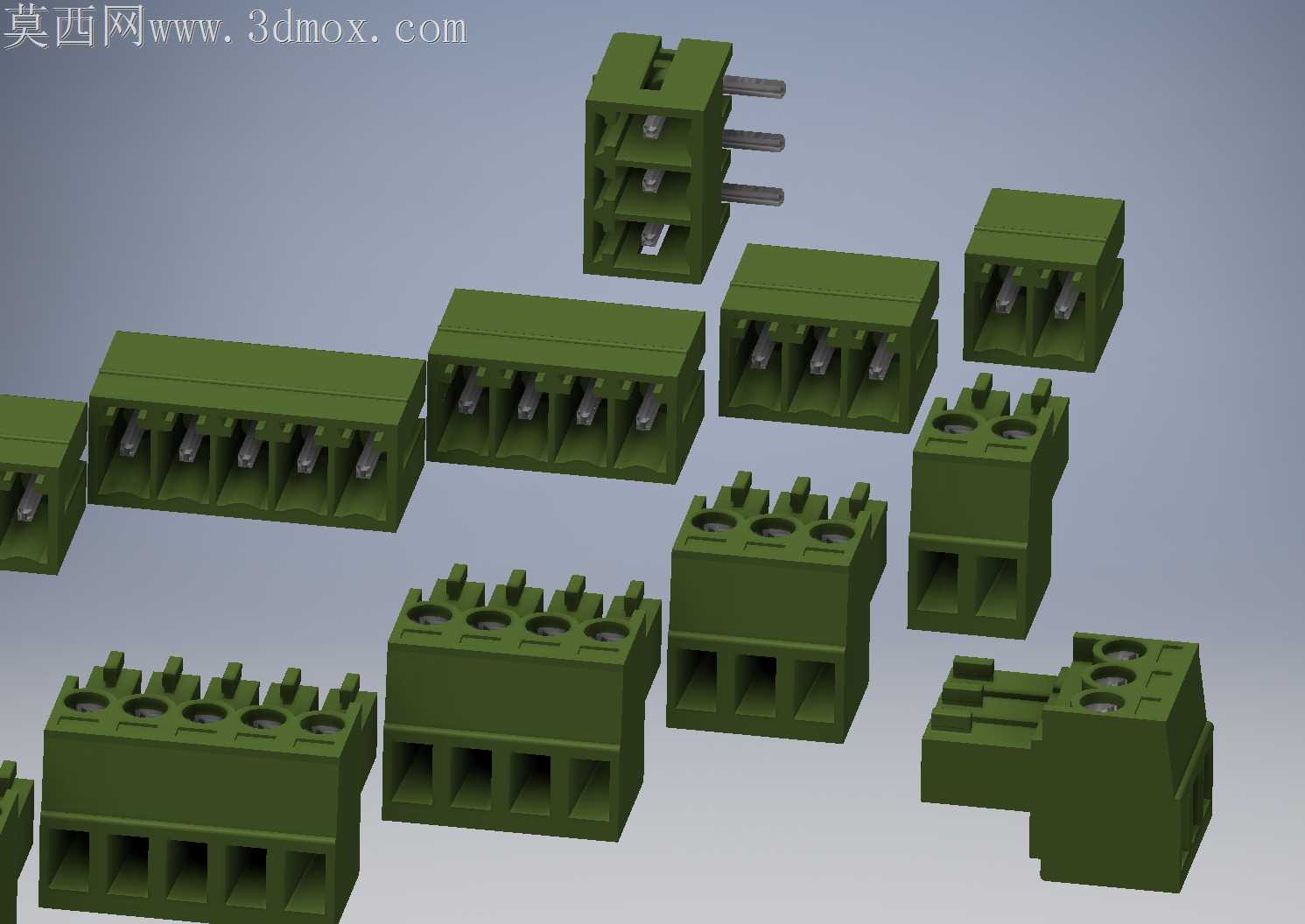

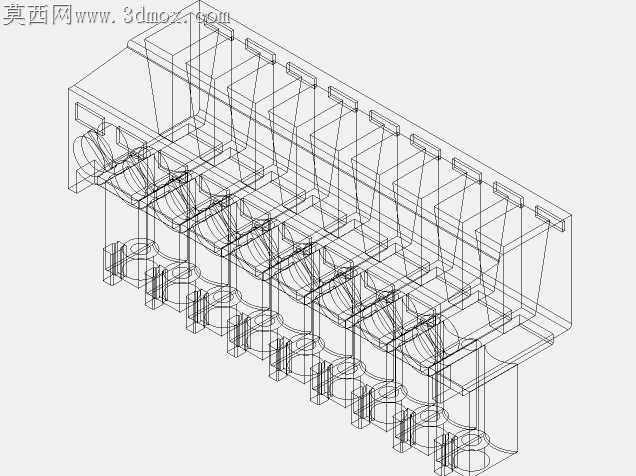

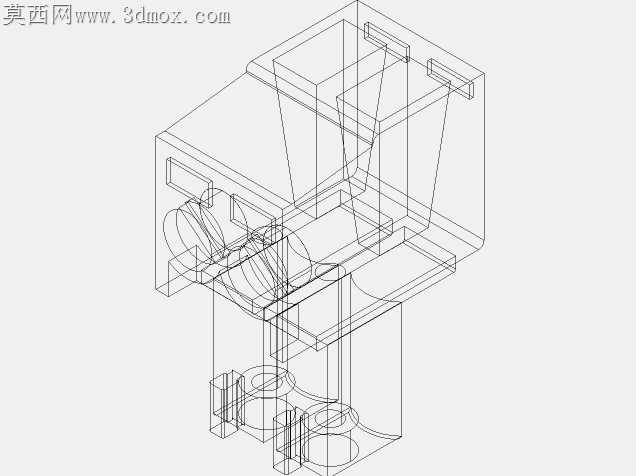

小间距接线端子在PCB板装配场景里，最常出现的隐患是插针偏位导致的虚接、塑壳形变引发的针脚间距超差，以及多位数端子插拔时受力不均造成的焊盘脱落。这套3.5mm间距的绿色接线板结构，从加工适配的角度做了全链路的细节打磨，覆盖2针到12针的全针数规格，不管是小信号回路还是多组控制线路的接线需求，都能找到匹配的规格。塑壳的卡槽位置做了0.1mm的拔模斜度预留，注塑成型时不会出现边角缺料或者脱模拉伤的问题，外壳内壁的加强筋刚好卡在插针的定位凸台上，压装插针的时候不会出现针体歪斜，每根插针的露出长度公差控制在0.05mm以内，过波峰焊的时候不会因为针脚长短不一出现虚焊、连锡。可插拔的对接结构上，公母端的配合间隙留了0.08mm的装配余量，既不会因为间隙过大出现接插后晃动松脱，也不会因为间隙过小导致插拔力过大，现场接线的时候徒手就能完成端子对接，不需要借助工具按压。不同针数的端子塑壳，侧边都做了统一的拼接卡槽，多组端子并排装在PCB上的时候，可以互相卡合形成整体，不会出现单颗端子受外力偏移的问题，焊盘位置的定位柱比插针短0.2mm，插件的时候定位柱先卡进PCB的定位孔里，插针自然对准焊盘孔，不会出现插针顶弯的情况。塑壳选用的PA66材质在建模时就预留了成型后的收缩率补偿，常温下长期使用不会出现塑壳蠕变导致的夹线片松脱，夹线位置的压线框做了防滑齿纹，螺丝锁紧的时候导线不会被挤出，多股软线压接后也不会出现散丝短路的问题。弯针款的结构把插针弯折处的圆角做了R0.3的过渡，不会因为弯折应力集中导致插针断裂，直针款的插针尾部做了镀锡层的厚度预留，焊锡浸润性更好，焊接后的抗拉强度能满足现场布线的拉扯要求。
