栏杆玻璃固定适配连接构件

在商用建筑、民用住宅的阳台、楼梯、临边防护区域，玻璃栏杆的应用占比逐年提升，这类构件的核心作用是在保证通透视觉效果的前提下，提供足够的结构支撑强度，避免玻璃受外力出现移位、碎裂甚至脱落的风险。本次涉及的玻璃适配连接件，是玻璃栏杆系统中衔接支撑立柱与玻璃面板的核心受力零件，日常工况下需要承受玻璃自重、人员倚靠的侧向推力、温度形变带来的内应力，同时还要兼顾安装后的外观整洁度，不能出现突出的尖锐结构影响通行安全。

从实际使用场景来看，这类适配件多应用在室内外无框玻璃栏杆、商场中庭护栏、写字楼楼梯扶手系统中，不同项目的玻璃厚度往往存在差异，常见的钢化玻璃厚度覆盖8mm到16mm区间，传统的固定夹需要根据玻璃厚度提前选型匹配，一旦现场玻璃厚度出现偏差，就需要重新采购配件，耽误施工进度。这款适配件在设计阶段就考虑到了现场的适配灵活性，通过编辑玻璃厚度方向的定位平面即可调整夹持间隙，不需要更换主体结构就能适配不同厚度的钢化玻璃，大幅降低了现场安装的容错成本。

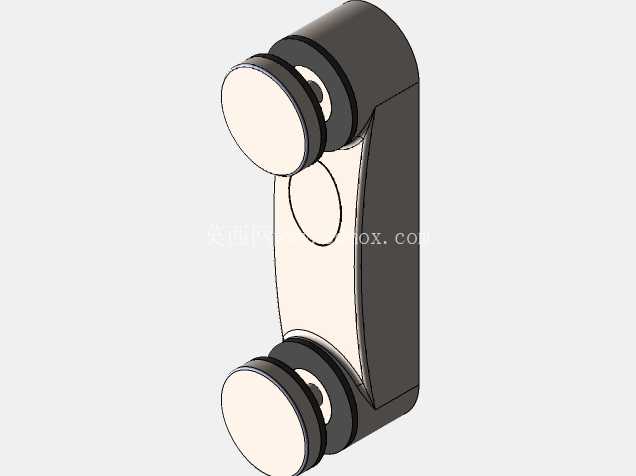

设计思路上采用了双侧对称夹持的结构形式，主体承载部分采用一体化的压铸成型结构，避免了拼接结构带来的应力集中问题，两个夹持端分别设置了柔性缓冲垫层的安装位，安装时垫层直接与玻璃表面接触，一方面可以增大接触摩擦力提升夹持稳定性，另一方面可以避免硬质金属直接接触玻璃，在受外力冲击时起到缓冲作用，减少玻璃边角崩裂的概率。主体的连接端预留了与栏杆立柱或者扶手型材对接的安装孔位，孔位采用长圆孔设计，允许安装时在一定范围内调整上下、左右的位置，抵消现场立柱安装的位置误差，不需要在施工现场对型材进行二次打孔加工。

从安装边界来看，这款适配件的整体轮廓尺寸紧凑，安装后突出玻璃表面的厚度控制在较小范围内，不会占用过多的通行空间，同时外轮廓全部做了圆角过渡处理，没有尖锐的棱角，符合建筑五金的安全设计要求。夹持端的开合角度经过反复校核，在玻璃存在微小安装倾斜角度时依然可以保证夹持面与玻璃表面完全贴合，不会出现点接触导致的局部应力过大问题。受力路径设计上，玻璃承受的侧向力会通过夹持面传递到主体结构，再通过连接端的固定螺栓传递到立柱型材上，整个力的传递路径没有薄弱环节，按照常规的栏杆受力标准计算，单个适配件可以承受超过1kN的侧向推力，满足民用建筑防护栏杆的荷载要求。

逆向建模过程中完全参照实际量产组件的尺寸进行还原，所有的安装配合面都保留了合理的公差间隙，夹持面的平面度控制在0.1mm以内，保证安装后玻璃不会出现翘曲问题。针对户外使用场景，结构上预留了排水缝隙，避免雨水在构件内部积存导致锈蚀，连接螺栓的安装位设置了隐藏式的盖帽结构，安装完成后可以将螺栓完全遮盖，提升整体的外观一致性。在实际选型过程中，需要根据玻璃的高度、单块玻璃的重量确定适配件的安装间距，通常1.1米高的钢化玻璃栏杆，每块玻璃配置两个该类型适配件即可满足受力要求，如果玻璃高度超过1.2米或者单块玻璃面积超过2平方米，需要适当增加适配件的安装数量，保证整体结构的稳定性。
