建筑用钢结构连接构件三维设计

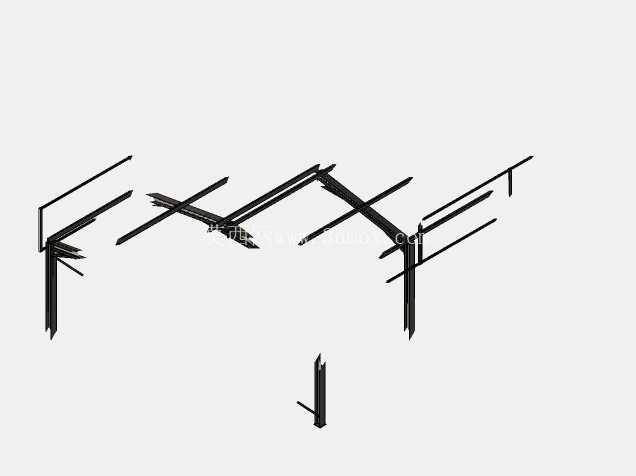

　　这套钢结构构件的三维设计，主要面向民用及工业建筑的主体承重框架搭建场景，在厂房排架结构、多层钢结构办公楼主次梁连接、屋面檩条支撑体系中都能找到对应的应用位置。日常做结构设计时，这类构件是整个钢构体系的基础组成单元，每一段型材的切口、拼接角度都直接影响现场安装的适配性，一旦三维建模阶段出现尺寸偏差，现场就会出现构件无法对位、螺栓孔错位的问题，轻则需要现场切焊返工，重则影响整体结构的承重载荷冗余。从设计思路来看，这套构件完全遵循钢结构施工的实际装配逻辑，没有做多余的装饰性结构，所有的型材截断位置都预留了标准的焊接坡口余量，相邻构件的拼接面做了贴合度校验，保证现场安装时拼接缝隙控制在焊接工艺允许的范围内。

　　不同长度的型钢构件分别对应不同的受力位置，较长的通长型材作为主框架的主梁使用，承担楼面或屋面的竖向载荷并传递给竖向承重柱，较短的异形裁切构件作为次梁或斜向支撑使用，用于增强框架整体的抗剪、抗扭性能，避免结构在水平风载或地震载荷下出现失稳变形。在安装边界的考量上，建模时已经提前预留了螺栓连接的操作空间，每处连接节点的位置都避开了型材的应力集中区域，相邻构件安装完成后不会出现螺栓无法穿入、焊接焊枪无法到达操作位置的问题。构件的截面尺寸完全符合常用热轧型钢的标准规格，不需要工厂额外做非标轧制，直接采购标准型材按模型裁切、打孔即可完成预制，能有效降低构件的生产加工成本，缩短预制周期。

　　做这类钢构件建模时，最容易忽略的是不同方向构件的空间干涉问题，这套模型在搭建过程中逐段校验了所有构件的空间位置，斜向支撑与主次梁的交接位置做了精准的切口适配，不会出现现场安装时构件互相顶住无法落位的情况。从实际使用的角度来说，这套构件的排布逻辑完全符合常规钢结构框架的受力传递路径，竖向载荷通过次梁传递给主梁，再通过主梁传递给钢柱最终导入建筑基础，斜向支撑形成的稳定三角结构可以有效抵消水平方向的载荷，避免框架出现侧向位移。对于结构设计从业者来说，这套模型可以直接作为同类型钢结构项目的基础模板，根据实际项目的跨度、载荷要求调整对应构件的截面规格与长度尺寸，不需要从零开始搭建框架，能大幅缩短前期方案设计的建模周期。

　　建模过程中所有的构件都采用了实体建模方式，每一段型材的壁厚、倒角都和实际热轧型钢的参数保持一致，导出工程图时可以直接提取构件的长度、裁切角度、孔径位置等加工参数，不需要二次核对尺寸，能直接对接工厂的预制生产环节，减少设计与生产环节的信息传递误差。在节点设计上，所有的拼接位置都预留了标准的焊脚尺寸空间，不需要现场额外裁切构件来适配焊接要求，连接螺栓的孔位也按照标准钢结构节点的间距要求排布，保证连接强度满足结构设计规范的要求，不会出现孔位间距过小导致的型材局部强度不足问题。
