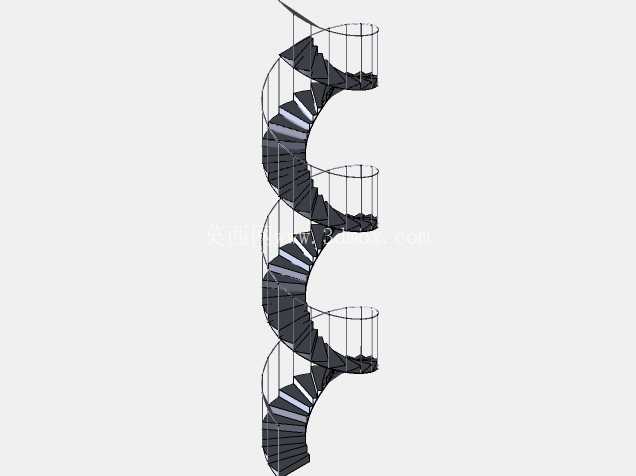

螺旋式中柱旋转楼梯结构设计方案

这款螺旋楼梯的结构设计，核心围绕小空间竖向交通的高效利用展开，在实际工程应用中，这类楼梯常出现在loft夹层、小型商业空间、别墅边角区域、户外设备检修平台等场景，相比直跑楼梯、双跑楼梯，它的投影面积极小，仅需占用直径1.8米到2.4米的圆形区域即可完成两层之间的通行连接，不会像直跑梯那样割裂空间动线，也不会像折角梯那样存在踏步宽度不均的局部通行盲区。

从结构逻辑来看，整个梯段以中心立柱为核心承重构件，所有踏步板均采用单侧悬挑固定的方式与中柱连接，踏步外侧搭配环形扶手与竖向栏杆形成防护体系，这种设计省去了传统楼梯的侧边承重梁，既减轻了整体结构自重，也让楼梯整体视觉更通透轻盈。设计过程中首先要确定的是安装边界的净空尺寸，需要提前核对安装位置的地面到上层楼板的垂直高度，根据通行需求确定踏步数量，单级踏步高度控制在150mm到180mm之间，踏步内侧宽度不小于100mm，外侧有效通行宽度不低于220mm，避免出现踏面过窄导致的通行磕碰问题。

实际选型时要注意，这类中柱螺旋梯的通行宽度通常在600mm到900mm之间，仅适合单人通行场景，若需要满足双人并行或者大件物品搬运需求，就需要加大整体直径，同时调整中柱的截面规格，提升悬挑结构的抗扭、抗弯性能。踏步板的固定节点是设计的核心细节，每块踏步与中柱连接的位置需要设置可靠的限位结构，避免长期使用后踏步出现绕中柱转动的位移问题，相邻踏步之间的高度差要全程保持一致，误差控制在3mm以内，防止通行时出现踏空感。

扶手部分采用分段弯曲成型的环形构件，顺着梯段的螺旋上升轨迹连续布置，竖向栏杆的间距控制在110mm以内，符合安全防护的间隙要求，扶手的安装高度从踏步前缘位置测量保持在900mm左右，在楼梯上下端的扶手收尾位置要做平滑过渡处理，避免出现突出的棱角造成磕碰。安装阶段需要先固定底部中柱的基础预埋件，确保中柱的垂直度偏差不超过千分之一，再逐块安装踏步板，调整好每一级踏步的水平角度后锁紧固定件，最后安装外侧栏杆与扶手，整体安装完成后要逐阶检查踏步的水平度、连接节点的紧固程度，模拟通行荷载测试结构的形变情况，确保日常使用过程中不会出现晃动、异响等问题。

针对不同的使用场景，还可以调整踏步的材质与表面处理方式，比如户外使用时可以选择防滑性能更好的踏步板面，做防腐防锈处理，室内使用时可以搭配木质踏步面提升脚感，中柱的材质通常选用无缝钢管，壁厚根据整体梯段高度选择，高度在3米以内的梯段中柱壁厚不低于3mm，超过3米的梯段需要适当加大壁厚或者增加中间辅助支撑点，避免中柱出现侧向弯曲变形。这类楼梯的设计难点在于螺旋轨迹的参数化拟合，需要保证每一级踏步的旋转角度均匀，螺旋升角全程一致，扶手的弯曲曲率要和梯段的螺旋轨迹完全匹配，避免安装时出现扶手与栏杆连接错位的问题，建模过程中可以通过螺旋线作为路径引导，阵列排布踏步构件，再根据实际安装边界调整上下端的踏步收口位置，确保楼梯上下端与地面、上层楼板的衔接平顺，没有突兀的高差。
