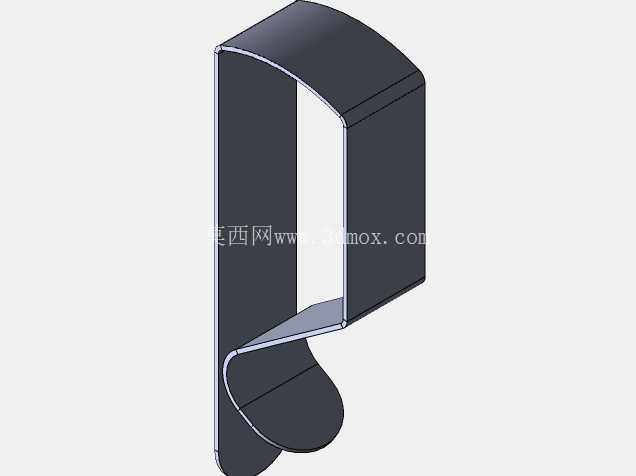

钣金折弯C型夹持挂钩结构设计

日常生产与民用场景里，这类C型钣金夹持挂钩的应用覆盖范围极广，小到工位旁的工具挂装、线缆整理，大到仓储货架的附件挂载、设备外侧的管线固定，都能见到同结构原理的构件，区别仅在板材厚度、折弯半径与开口尺寸的适配调整。做这个结构的三维建模时，最先要敲定的是安装边界：挂钩上部的平直段是核心承力贴合面，长度需要匹配被夹持基体的厚度，预留0.2-0.5mm的间隙方便卡入，同时不能留过大旷量避免挂载后出现晃动脱落；下部的承托弯钩段做了圆弧过渡，一方面是避免锐边割伤挂载物件或者操作人员，另一方面圆弧结构能分散挂载时的应力集中，避免长期承重后在折弯处出现裂纹。

建模过程全程依托钣金模块完成，所有折弯参数都要匹配常规冷冲压折弯的工艺要求，折弯内R统一取板材厚度的0.5倍，避免折弯时出现外侧拉裂、内侧起皱的工艺缺陷；板材展开时自动扣除折弯系数，不需要后期二次修正展开图，导出的下料图可以直接导入激光切割机完成板材落料，后续只需要一道折弯工序就能成型，不需要额外焊接、打磨工序，量产时的加工效率极高，单件加工成本能控制在很低的水平。

从功能特性来看，这个结构没有额外的活动零件，依靠钣金自身的弹性形变实现卡紧固定，安装时不需要打孔、不需要额外紧固件，直接卡在对应的板件、方管边缘就能完成固定，拆卸时只需要向上抬起就能取下，不会在基体表面留下安装痕迹，非常适合需要临时调整挂载位置的场景。结构的承重能力和所选板材厚度直接相关，选用1mm厚冷轧钢板时，单点静态承重可以达到5kg，足够挂装手动工具、小型线缆、标识牌等物件；如果需要更高承重，只需要调整板材厚度到1.5mm或者2mm，同步调整折弯间隙即可，结构本身不需要做拓扑改动，衍生适配性极强。

设计时特意将上部的卡合段末端做了微小的内收折弯，这个细节很多新手建模时容易忽略，这个15度左右的内收角度，能让挂钩卡入基体后，在挂载重物的重力作用下自动产生向内的夹紧力，挂载重量越大，卡合越紧，完全不会出现受重后向外滑脱的问题；下部的承托面做了10度左右的上翘角度，避免挂载的物件受震动时从弯钩处滑出，哪怕是在设备运行有持续震动的工位上使用，也能保证挂载物件的稳定性。

尺寸链校核时，要重点关注两个折弯处的尺寸公差，上部卡合段的开口尺寸公差控制在±0.1mm，既能保证卡装的顺畅度，又不会出现间隙过大的松动问题；下部弯钩的开口尺寸根据挂载物件的常见尺寸设定，常规版本预留20mm的挂入空间，能适配大部分工具挂环、线缆束的直径，如果有特殊挂载需求，只需要调整弯钩段的折弯长度即可，整体结构的参数化程度很高，修改几个关键尺寸就能衍生出不同规格的同系列产品。

这类钣金挂钩在工业场景里常被用在生产线旁的工具架上，用来挂放扳手、螺丝刀等常用手动工具，员工取放工具时不需要额外动作，抬手就能拿到，能有效减少无效操作时间；在仓储场景里可以卡在货架立柱上，挂放盘点扫码枪、货位标识卡；在民用场景里可以卡在书桌边缘、橱柜侧板上，挂放耳机、数据线、厨房小工具等物件，适用场景没有严格的行业限制，核心就是利用简单的钣金折弯结构，实现免安装、可快拆的挂载功能，结构简单但实用性极强，是非常典型的极简结构五金构件。
