带轴承移动家具用旋转支撑轮结构

日常做非标结构设计时，经常会遇到需要给可移动工位器具、轻型家具配置移动支撑组件的需求，这类带集成轴承的小型支撑轮，是很多场景下的优选方案。从实际应用场景来看，这类轮组主要适配需要频繁小范围移位、同时需要在就位后保持稳定支撑的轻型承载场景，比如办公区域的可移动边桌、小型工具推车、轻型物料周转架、家用可移位柜体等，既可以满足沿平面线性推移的需求，也能在推移过程中实现小角度旋转调整方向，不需要额外配置转向结构就能完成灵活移位。

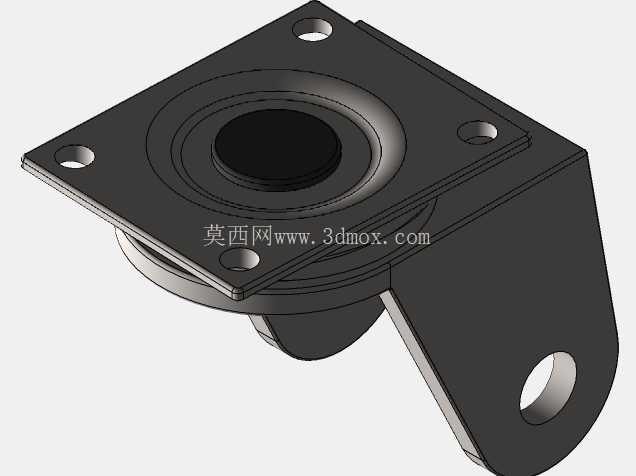

从产品功能特性来看，这款轮组集成了轴承转动结构，轮体转动的摩擦阻力远低于普通无轴承的塑料脚轮，推移过程中不会出现卡顿、异响的问题，长期使用也不容易因为磨损出现转动卡滞的情况。轮组的支撑部分采用方形安装法兰设计，法兰面上预留了四个对称的安装通孔，安装时可以直接通过螺栓将法兰面固定在设备或家具的底部安装位，不需要额外设计转接支架，安装工序非常简便。轮组的侧部延伸出带通孔的连接耳，这个结构是用来和轮体的转动支架配合，实现轮组整体的转向功能，保证推移时轮体可以自动顺着受力方向调整角度，避免出现推移别劲的问题。

从设计思路层面拆解，这款轮组在做结构设计时，首先考虑的是承载稳定性，方形法兰的接触面积比圆形安装座更大，固定后和安装面的贴合度更好，承载时受力分布更均匀，不会因为局部应力集中导致安装面变形或者固定螺栓松动。其次是转动结构的集成设计，将轴承直接内嵌在法兰和轮体连接的位置，既压缩了轮组整体的安装高度，也减少了额外的转动连接件，降低了装配复杂度，同时轴承的密封结构可以阻挡日常使用中的灰尘、纤维杂物进入转动副，延长轮组的维护周期。轮体的外形做了圆弧过渡处理，和地面接触的部分没有尖锐棱角，不会划伤木质地板、瓷砖等常见的室内地面材质，适配室内使用场景的需求。

关于外形尺寸与安装边界，这款轮组的方形法兰边长控制在常规轻型脚轮的通用尺寸范围内，四个安装孔的孔距符合行业通用的轻型脚轮安装孔位标准，替换现有同规格脚轮时不需要重新在安装面打孔，具备很好的互换性。轮组整体的垂直安装高度较低，安装后不会过度抬升家具或设备的底部高度，不会影响设备原有重心高度，避免因为重心过高导致推移时出现侧翻风险。侧部连接耳的通孔孔径适配标准的轮轴销钉，装配时直接穿入销件卡紧即可完成轮体和支架的连接，不需要额外做焊接或者螺纹加工。需要注意的是，这类轮组的承载上限适配轻型载荷场景，选型时要核算单轮承载重量，避免超载使用导致轴承变形或者法兰断裂；安装时要保证四个固定螺栓的锁紧力矩一致，避免法兰面安装倾斜导致轮体受力不均，出现转动不畅或者偏磨的问题。另外在三维建模过程中，要重点关注轴承安装位的同轴度公差，法兰安装面和轴承安装孔的垂直度公差需要控制在合理范围内，否则装配后会出现轮体转动卡滞、磨损加快的问题；连接耳的销孔位置要和轮体转动中心对齐，保证转向时转动顺畅，没有虚位。
