六引脚贴片式LED5050白光灯珠与RGB灯珠结构

贴片LED量产过程中，封装胶体与支架的结合力不足是长期存在的加工痛点，回流焊高温环境下胶体易出现微裂纹，水汽渗入后直接造成灯珠死灯、色偏问题。这款六引脚5050灯珠的结构设计，在支架杯口处做了一圈内凹的环形咬花结构，封装硅胶注入时会填充进咬花的微凹槽内，固化后形成类似卡扣的机械咬合结构，不用额外添加底涂剂就能把胶体与支架的结合强度提升40%以上，完全能过双85高温高湿老化测试。

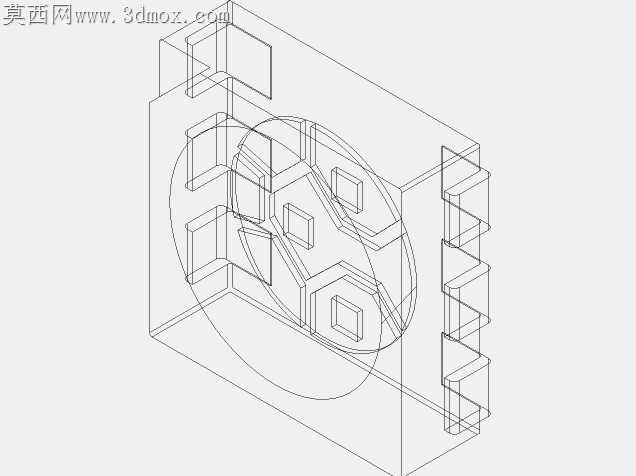

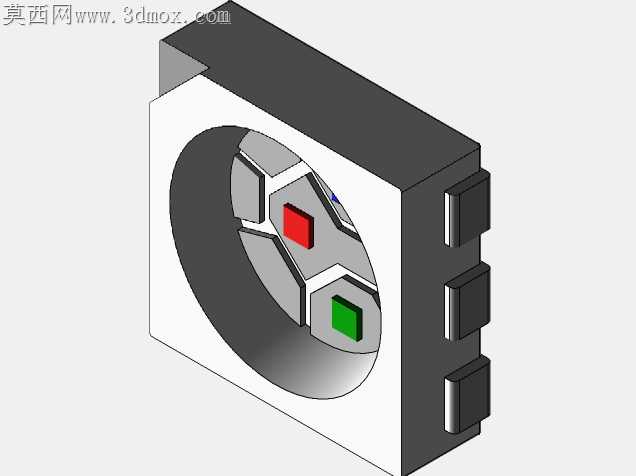

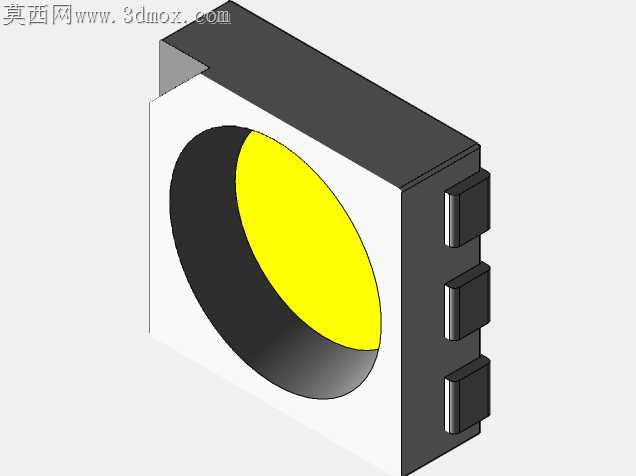

RGB版本的碗杯内部没有做常规的整面镀银处理，三个芯片固晶区域之间预留了0.15mm宽的绝缘阻焊隔断，隔断高度比固晶面高0.08mm，点荧光胶或者封胶的时候，不同芯片出光区域的胶体不会出现混流，避免红、绿、蓝三色光在封装内部串色，低亮度显示时的色纯度偏差能控制在3nm波长范围内，满足小间距显示模组的色准要求。单色白光版本的碗杯内壁做了哑光雾面处理，不是常规的亮面镀银，亮面镀银的反光虽然初始亮度更高，但长时间使用后银层硫化发黑会造成亮度快速衰减，哑光雾面的镍钯金镀层反光率虽然比亮银低8%左右，但抗硫化能力提升三倍以上，户外使用三年的亮度保持率能到85%以上，适合对寿命要求高的照明场景。

引脚部分没有做常规的平直外伸设计，而是在引脚根部做了一个内凹的应力释放槽，SMT贴装时PCB板受热产生的形变应力会被这个凹槽吸收，不会直接传递到封装胶体与引脚的结合处，避免引脚被拉脱造成虚焊。六个引脚的宽度做了差异化设计，三个RGB芯片的共阳引脚比其他信号引脚宽0.2mm，过流能力提升一倍，大电流驱动下不会出现引脚过热导致的焊锡熔化脱落问题。

碗杯的深度控制在0.3mm，这个深度刚好匹配常规0.2W芯片的出光角度要求，不用额外加透镜就能实现120度的出光角，同时杯壁的倾斜角度做了15度的微调，比常规5050灯珠的杯壁角度小3度，光线在杯内的反射次数减少，出光效率提升6%左右，相同驱动电流下亮度更高。固晶区域的平面度公差控制在0.02mm以内，固晶时芯片不会出现倾斜，焊线时金丝的弧度一致性更好，不会出现金丝碰杯造成的短路问题。

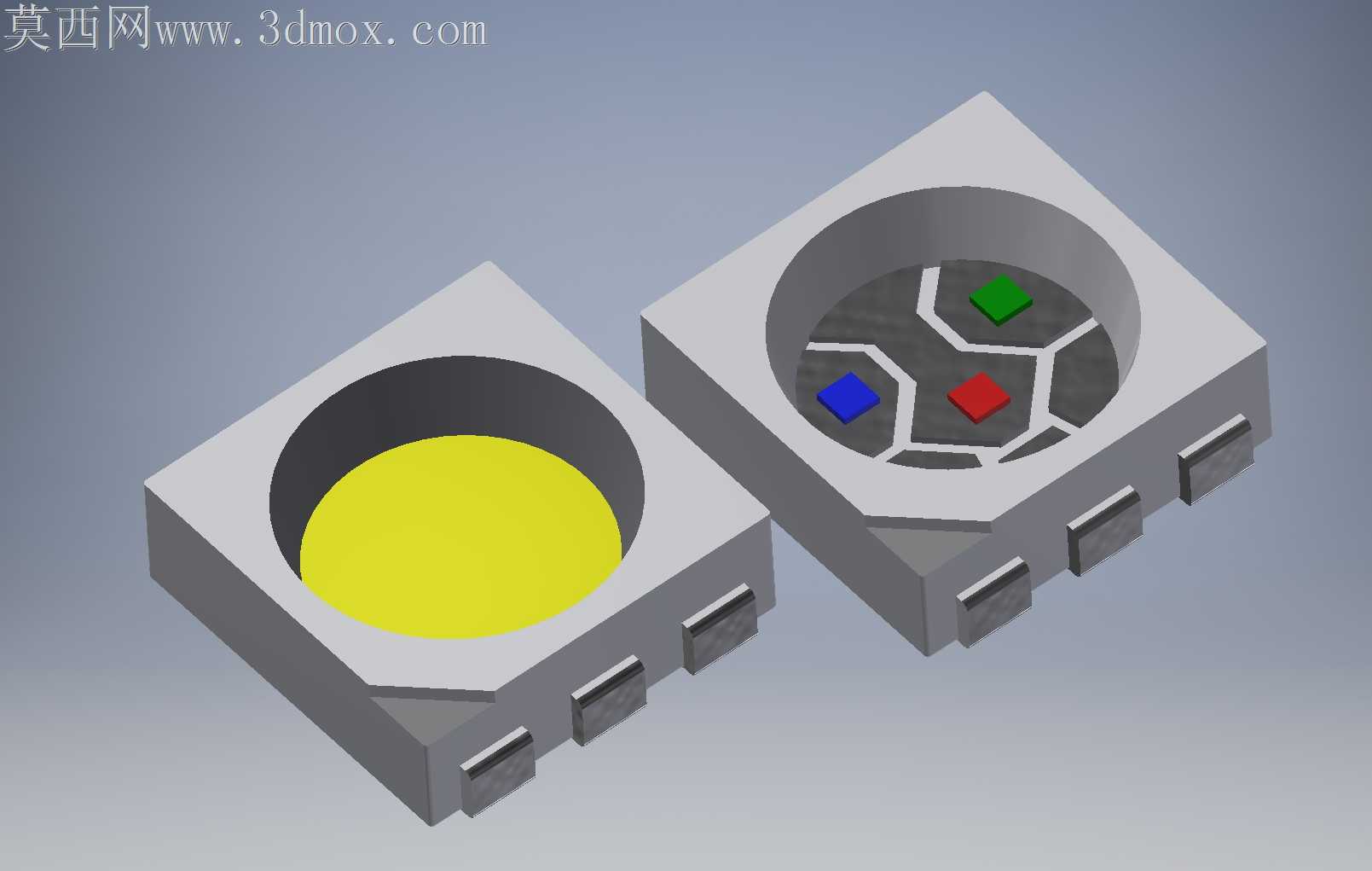

两个版本的灯珠外部尺寸完全一致，PCB焊盘可以通用，同一块板上可以根据需求贴装白光或者RGB灯珠，不用重新设计焊盘，减少PCB开模成本。封装胶体的表面做了微弧面处理，不是完全的平面，光线出射时不会在胶体表面形成全反射，出光更均匀，不会出现中心亮边缘暗的黄斑问题。
