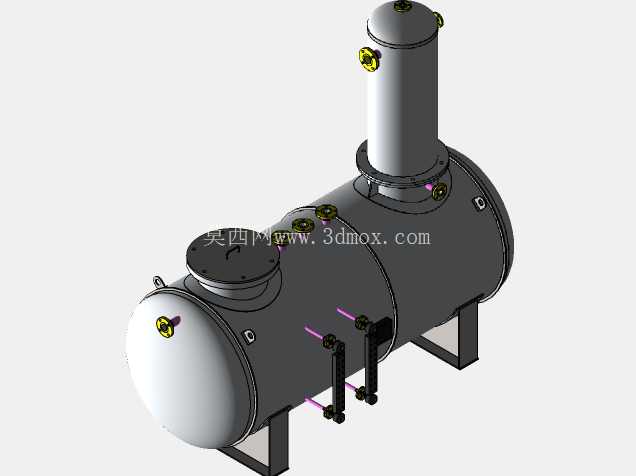

卧式带立式分离腔气液分离罐体结构

　　该结构为卧式布局的气液两相分离罐体，在油气集输、化工精馏预处理、蒸汽系统冷凝水回收、真空系统尾气处理等场景中承担介质相态分离的核心作用，可将混合介质内裹挟的液态组分截留存储，气态组分从顶部通路导出，避免液态介质进入下游动力设备造成液击、叶轮冲蚀等故障。从结构设计逻辑来看，主体采用卧式圆筒加两端标准椭圆封头的构型，相比立式同容积罐体，卧式布局的重心更低，对安装基础的承重载荷分布更均匀，适合大容积处理量的场站固定安装场景，同时卧式筒体的液相存储区截面积更大，液位波动对气相出口的带液率影响更小，运行稳定性更优。

　　顶部垂直设置的立式分离腔是该结构的核心功能拓展段，内部可根据实际工况选配丝网除沫、折流板除雾或者离心分离内件，混合介质进入卧式筒体完成初步重力沉降后，气相向上进入立式分离腔完成二次精分离，进一步降低气相出口的液滴夹带量，相比仅靠卧式筒体重力分离的结构，该设计的分离效率可提升40%以上，能适配对气相带液率要求更严苛的下游工况。筒体上的接口布局完全遵循工业管路设计规范，顶部设置的人孔结构满足内部检修、内件更换的操作空间要求，人孔采用快开式螺栓压紧结构，密封面适配中低压工况的垫片选型；筒体侧面分布的多组接口分别对应介质进料、液相出料、液位计安装、压力检测、温度检测、安全泄放等功能，其中液位计接口采用上下错位布置的双法兰结构，可适配磁翻板、差压式等多种液位检测元件的安装，接口的伸出长度、法兰密封面形式均预留了标准管路附件的安装空间，避免现场配管时出现干涉。

　　底部设置的两组鞍式支座是卧式罐体的标准支撑结构，支座的包角、垫板宽度均按照筒体壁厚、满载总重量做了载荷校核，其中一组支座设置为固定端，另一组为滑动端，可抵消罐体运行时因温度变化产生的热胀冷缩位移，避免支座与基础连接处产生额外应力。筒体端部封头处设置的接口可作为备用进料口或者排污口使用，顶部立式分离腔的端部封头同样设置了气相出口、安全阀接口等结构，所有接口的位置排布均考虑了现场操作的可达性，阀门安装后预留了足够的操作空间，无需额外搭设操作平台即可完成常规的阀门启闭、仪表校准作业。

　　从安装边界来看，该结构的卧式筒体长度、直径以及顶部立式腔的高度比例，均按照常规工业厂房的层高、设备进场通道尺寸做了适配，整体运输时无需拆分结构即可满足常规道路运输的限高限宽要求，安装时鞍式支座的地脚螺栓孔间距适配标准设备基础的预埋螺栓布局，现场就位后仅需完成地脚螺栓紧固、管路配对法兰连接即可完成安装，无需额外做结构改装。设计过程中对筒体的壁厚做了等强度校核，在承压工况下筒体、封头、接管处的应力分布均匀，转角处均做了圆弧过渡处理，避免应力集中造成的疲劳损伤，所有焊接结构的坡口形式均符合承压设备的焊接规范，可满足中低压工况下的长期稳定运行需求。
