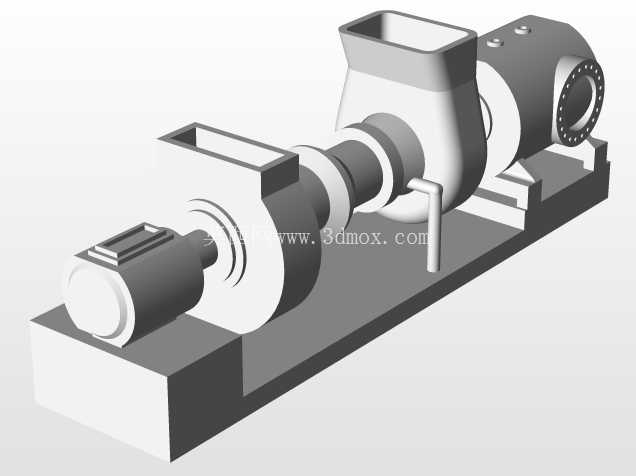

这套涡轮机结构采用分体式基座承载设计,整体沿轴向排布动力输入段、涡轮做功段、流体导流段三个核心功能模块,所有组件的安装基准面统一落在一体化铸造的底座上,底座预留的地脚安装孔位按照常规工业动力设备的安装间距排布,可直接适配多数厂房内的混凝土基础或型钢支架安装需求,无需额外做转接板设计。从实际应用场景来看,这类轴向布局的涡轮结构常被用于中小功率的流体输送、余热回收动力输出、小型工业透平驱动场景,可直接对接管道系统完成流体能量到旋转机械能的转换,也可作为核心做功部件集成到小型发电、增压设备单元中。
设计过程中优先考虑了组件的拆装维护便利性,动力输入侧的端盖采用快拆式螺栓固定结构,日常检修密封件、检查输入轴磨损情况时无需拆解整个涡轮腔体;流体导流段的进出口采用标准法兰对接结构,法兰的密封面尺寸、螺栓孔排布均匹配同通径的工业管道标准,现场安装时可直接与上下游管路对接,不需要单独定制转接法兰。涡轮做功段的壳体采用剖分式结构设计,上下壳体通过定位销精准对位,螺栓锁紧后可保证腔体的同轴度误差控制在机械密封允许的范围内,避免运行过程中出现转子扫膛、密封偏磨的问题。
从结构功能特性来看,输入轴与涡轮转子之间采用胀套连接方式,相比传统平键连接,胀套连接可实现无间隙传动,同时能承受更大的交变载荷,适配涡轮机运行过程中负载波动带来的冲击;转子部分做了整体动平衡预留设计,建模时在转子两端预留了动平衡去重区域,实际生产加工时可直接在对应位置做动平衡校正,不需要额外设计去重工装。轴承位的设计采用双轴承支撑结构,靠近动力输入侧采用圆柱滚子轴承承受径向载荷,靠近涡轮侧采用角接触球轴承同时承受径向与轴向载荷,可抵消流体作用在涡轮叶片上的轴向推力,避免轴系出现窜动。
外形尺寸方面,整套设备的轴向总长度控制在适配标准集装箱运输的范围内,宽度方向不超过常规工业设备的通道通行宽度,设备重心落在底座的几何中心区域,吊装时可直接使用底座上预留的吊装孔位,不需要额外设计吊具。安装边界上,设备四周预留了足够的操作空间,输入侧预留的空间可满足联轴器安装、电机对接的操作需求,流体进出口侧预留的空间可满足法兰螺栓紧固、密封件更换的操作需求,顶部预留的空间可满足上壳体拆解吊装的高度要求,不会出现安装后维护操作空间不足的问题。
流道设计上,导流段的型线采用等减速流动设计,可减少流体进入涡轮腔体时的流动损失,提升能量转换效率;叶片的型线按照给定的进出口流体参数做了适配,建模时保留了叶片根部的圆角过渡结构,可减少应力集中,提升叶片在高速旋转下的结构强度。密封结构采用梳齿密封加机械密封的组合形式,梳齿密封可减少腔体内的流体泄漏,机械密封可防止流体沿轴向外漏,适配多数无强腐蚀性的气体、蒸汽类工质的使用场景。
整个建模过程中所有配合面均按照机械设计公差要求预留了配合间隙,轴与轴承的配合采用基孔制过渡配合,轴承与轴承座的配合采用基轴制间隙配合,可满足实际加工装配的公差要求;所有螺栓、螺母等标准件均采用国标通用规格,现场维护时可直接采购同规格标准件替换,不需要定制特殊紧固件。底座的加强筋布局按照设备满载运行时的载荷分布做了优化,在轴承座下方、涡轮腔体下方等载荷集中区域增加了加强筋厚度,可减少设备运行过程中的结构振动,提升整体运行稳定性。
