越野车辆管架式承载底盘结构设计

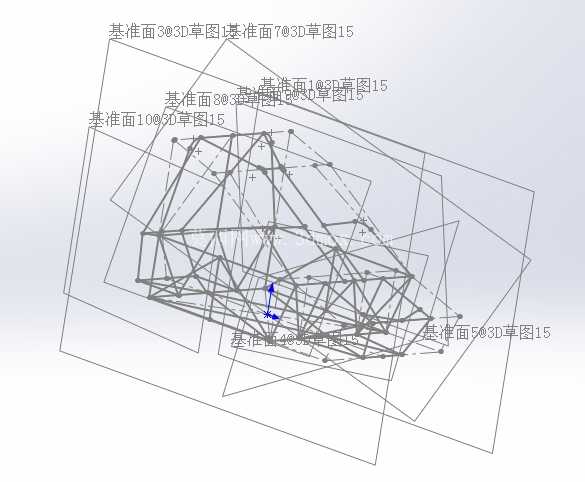

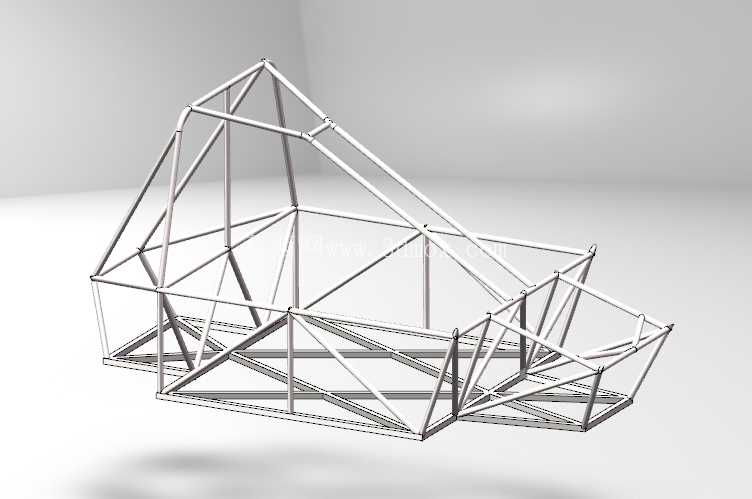

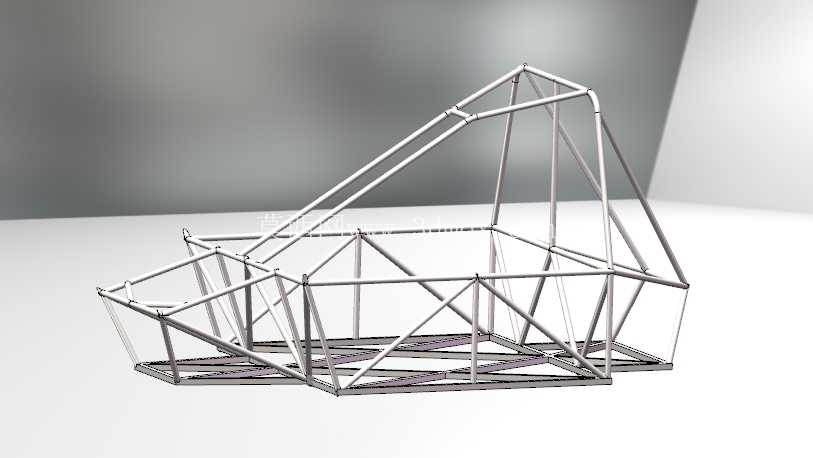

　　该管架式底盘结构主要面向非道路越野场景的特种作业、休闲越野车辆使用，区别于传统承载式车身与梯形冲压车架，采用空间桁架式管架布局，核心作用是为整车动力总成、悬挂系统、转向机构、驾乘舱以及外部覆盖件提供统一的安装基准，同时在复杂越野工况下承受路面冲击、扭矩载荷与动态交变应力。从结构设计逻辑来看，整体采用三角形桁架单元作为基础受力模块，所有管材连接节点均通过空间角度拟合，避免出现悬臂式无支撑结构，这种布局的优势在于可以在降低整体自重的前提下，大幅提升结构的抗扭刚度与抗弯强度，尤其适配非铺装路面行驶时单侧车轮抬升、对角轮受力的极端扭转载荷场景。

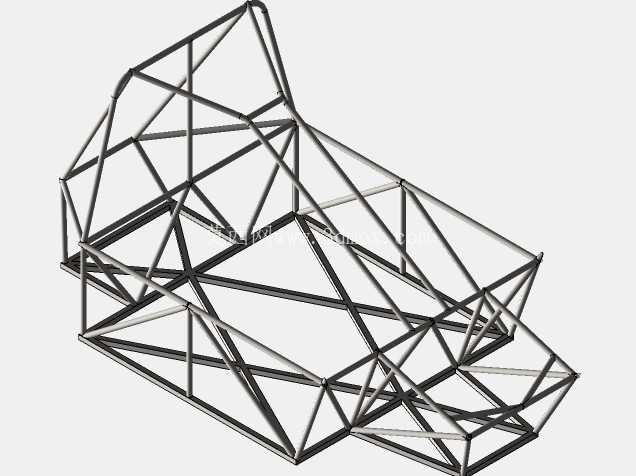

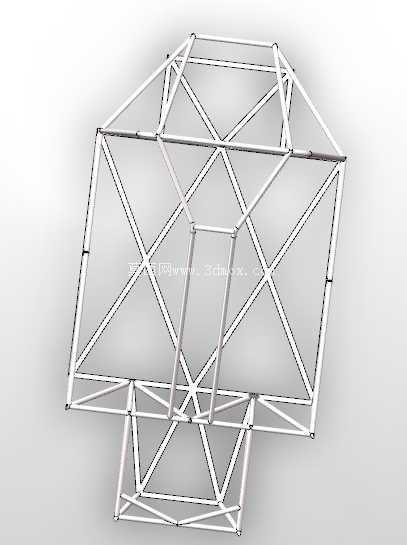

　　在安装边界设计上，底盘中部预留了规则的矩形安装空间，可适配不同布局的动力总成安装，无论是后置后驱、中置四驱的动力布置形式，都可以通过调整内部辅助安装支架完成适配，无需改动主桁架的核心受力结构；底盘前部的收窄式桁架结构，是为了匹配转向机构的运动行程预留足够空间，避免前轮大角度转向时与车架发生运动干涉，同时前部桁架的倾斜角度也兼顾了碰撞时的能量溃缩导向，降低正面冲击对核心承载区的影响。底盘下部延伸出的副桁架结构，主要用于安装悬挂摇臂、减震器支座以及传动系统的固定点位，所有悬挂安装点的位置度公差在设计时均控制在装配允许范围内，可直接适配常见的双叉臂、整体桥等多种悬挂形式，无需二次扩孔或焊接调整。

　　从实际使用场景来看，这类管架底盘多用于全地形越野车、自制越野赛车、特种作业巡检车辆的搭建，相比原厂冲压车架，其改装灵活性更高，设计者可以根据实际使用需求在主桁架上拓展附加安装位，用于固定防滚架、储物舱、专用作业设备等附加部件。在管材选型的设计考量上，主受力弦杆采用大直径薄壁管材，斜向支撑腹杆采用稍小直径的同材质管材，通过不同管径的搭配实现载荷的合理传递，避免应力集中在单一杆件上；所有杆件的连接节点均采用相贯线切割拟合，保证管材之间的贴合面积最大化，提升焊接后的连接强度，避免长期受交变载荷出现焊缝开裂的问题。

　　在外形尺寸的适配性上，整体底盘的宽度与轮距参数匹配常规越野轮胎的安装需求，轴距范围覆盖中小型越野车辆的常用尺寸区间，上部桁架的轮廓可直接适配常规的越野车辆外壳覆盖件安装，也可根据需求裸露管架结构直接使用。设计过程中对各个受力点的载荷传递路径做了明确规划，路面传来的冲击载荷通过悬挂支座先传递到底盘下部的副桁架，再通过斜向腹杆分散到整个主桁架结构，避免局部载荷过大导致杆件变形；驾乘区域的桁架结构做了额外的加强处理，在侧面碰撞、车辆翻滚时可以为内部人员提供足够的生存空间，结构强度满足越野赛事的安全规范要求。这类桁架式底盘相比传统钢板冲压焊接车架，生产过程不需要大型冲压模具，仅通过管材切割、弯管、焊接即可完成制作，适合小批量定制化的越野车辆生产，也适合越野改装爱好者自行搭建车辆使用，结构的可修复性更强，出现局部变形时仅需更换对应位置的杆件即可完成修复，不需要整体更换车架。在安装接口的通用性设计上，所有预留的安装点位均采用行业通用的孔位间距，可直接适配市售的通用越野车辆配件，降低改装与装配的配件适配成本，不需要单独定制专属的连接配件。
