电气触点分布安装支撑壳体结构

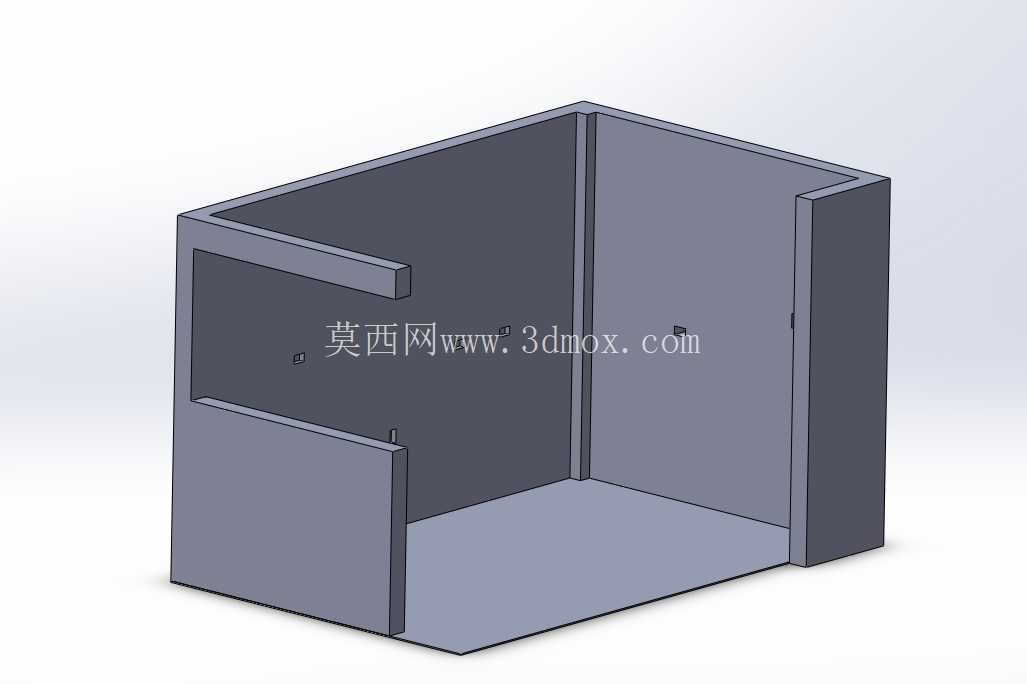

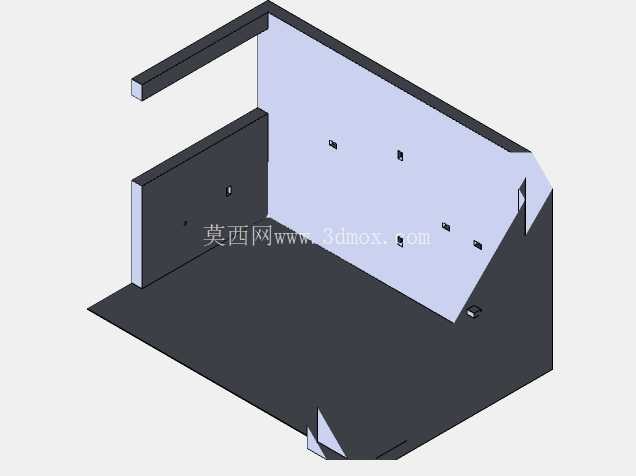

　　在民用及商用空间的电气点位布设作业中，这类支撑壳体结构是墙面电气触点排布的核心承载部件，主要承担墙面开关、插座等电气接触点位的安装定位、布线容纳与结构防护作用，常见于室内装修的墙面电气改造、商装项目的点位定制布设场景，适配明装式电气组件的快速安装需求，无需在墙面开凿深槽，可直接贴合墙面完成固定，大幅降低老旧空间电气改造的施工难度。从结构设计逻辑来看，整个壳体采用多面围合的开放式腔体结构，底部为平整的安装基面，可完全贴合墙面或装饰基层表面，保证安装后的整体平整度，避免出现缝隙积灰、贴合不严的问题；背部立板为主要的触点安装面，板面上预留的多个方形安装位，对应不同功能的电气触点模块，每个安装位的位置都经过点位分布测算，既符合日常使用的操作高度习惯，也预留了足够的接线操作空间，避免多个触点接线时出现线缆挤压、弯折半径不足的问题。

　　左侧的竖向挡板与顶部的横向延伸挡边，一方面可以对腔体内部的线缆形成侧向与顶部的防护，避免施工过程中杂物落入接线区域，也能在后期使用过程中减少灰尘、水汽直接接触接线端子，提升电气连接的可靠性；斜向的侧边收口结构，并非单纯的造型设计，而是适配墙角或装饰面的斜向衔接需求，当安装位置靠近墙面转角或装饰斜边时，该结构可以直接与相邻面完成贴合，无需额外裁切壳体，减少现场加工的工作量。

　　从安装边界来看，整个壳体的基面平整度公差控制在0.2mm以内，保证与墙面贴合后无明显翘边，背部安装板上的固定孔位采用沉头设计，固定螺丝安装后不会突出板面，避免影响电气模块的安装贴合；腔体内部的净空高度满足常规BV线的弯折半径要求，最多可容纳6路2.5平方毫米铜芯线的布设与接线操作，每个触点安装位的周边都预留了15mm的操作空间，方便施工人员使用螺丝刀完成端子紧固，无需额外调整线缆位置。

　　在实际使用场景中，这类结构可根据不同空间的点位需求调整触点的排布位置，比如在客厅墙面可搭配插座、网络端口、开关模块的组合，在商业展示空间可搭配照明控制、电源插座、信号接口的组合，壳体的围合结构可以将所有接线端完全容纳在内部，外部仅露出操作面板，整体整洁度更高，也避免接线端外露带来的安全隐患。设计过程中重点考虑了现场安装的适配性，所有边缘都做了圆角处理，避免施工过程中划伤线缆绝缘层或施工人员，开放式的腔体结构没有多余的遮挡，布线时可以直观看到所有线缆的走向，方便后期检修时快速排查线路问题，相比封闭式的接线盒，这种结构的布线效率可提升40%左右，尤其适合批量装修项目的快速施工。壳体的材质适配常规的钣金或阻燃塑料加工，结构壁厚根据材质不同可做对应调整，钣金材质时壁厚选用1.2mm冷轧钢板即可满足结构强度要求，塑料材质时选用2.5mm阻燃ABS即可达到同等的防护强度，安装时可采用膨胀螺丝直接固定在墙面基层，也可采用结构胶辅助粘贴，两种安装方式都能保证长期使用的结构稳定性，不会出现松动脱落的问题。
