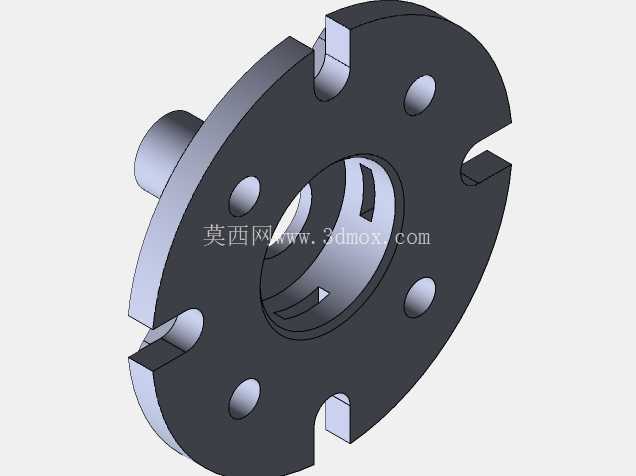

金属管道支撑用带凸耳法兰连接件结构

　　从功能特性来看，中心的通孔为管路介质流通通道，内壁的台阶结构是为了适配管道端部的定位止口，装配时管道端部插入台阶位后，可通过周向焊接或者卡压的方式完成密封固定，避免管路对接出现同轴度偏差；中心筒体外侧的环形凸台一方面提升了整体结构的抗弯截面模量，当支撑的管道存在横向振动载荷时，凸台位置可以分散应力，避免法兰根部出现应力集中断裂的问题；向外延伸的四个带孔凸耳为安装固定位，每个凸耳上的通孔为螺栓穿装位，凸耳与中心筒体之间做了圆弧过渡处理，消除了直角连接的应力集中点，在承受管道自重以及介质流动带来的冲击载荷时，过渡位置不会出现应力开裂问题。在工业管路布设场景里，这类带安装凸耳的法兰结构，主要承担金属支撑管道的对接与载荷传递作用，区别于常规平焊法兰的整圈螺栓孔设计，该结构采用离散式凸耳安装位，适配空间受限的管路支撑点位安装需求，尤其是在设备旁侧支管路、设备机架附带的辅助管路排布中，不需要整圈预留螺栓操作空间，能有效压缩安装所需的径向空间，在紧凑型液压站、小型工艺设备的外围管路支撑场景中适配性极强。

　　底部的圆盘式基座是与支撑面贴合的承载面，基座边缘做了缺口设计，这些缺口并非工艺减重结构，而是为了适配支撑面上的定位销或者避让相邻安装位的螺栓头，在密集排布的管路支撑点位上，相邻法兰的基座不会出现干涉问题，同时缺口位置也可以作为安装时的对位标记，降低现场装配的对位难度。设计思路上，该结构优先考虑了压铸成型的工艺可行性，所有侧壁均做了拔模斜度处理，凸耳位置的厚度与基座厚度保持均匀，避免压铸过程中出现壁厚不均导致的缩孔、冷隔缺陷；中心筒体的内部台阶采用等壁厚设计，既保证了定位止口的结构强度，也不会出现局部壁厚过大导致的成型缺陷。

　　安装边界方面，该法兰的安装凸耳呈90度对称分布，安装时四个螺栓孔的中心距为固定值，适配对应规格的支撑支架安装板，基座底面为精加工贴合面，平面度控制在对应公差范围内，保证安装后与支撑面完全贴合，不会出现倾斜导致的管路同轴度偏差；中心通孔的内径与适配管道的外径为间隙配合，装配间隙控制在合理范围内，既方便管道插入定位，也不会因为间隙过大导致焊接时出现焊瘤渗入流通通道的问题。

　　在实际使用场景中，这类法兰多用于中等压力的金属支撑管路连接，比如设备的冷却水旁通管路、低压液压回油管路、气动系统的主管路支撑点位，相比常规法兰，其安装速度更快，所需操作空间更小，在设备改造、管路加装的场景中，不需要对原有支撑结构做大规模改动，直接通过四个螺栓即可完成固定，大幅降低现场施工的工作量。结构上的细节处理也充分考虑了长期使用的可靠性，凸耳位置的螺栓孔做了沉台设计，螺栓头沉入沉台后不会突出法兰表面，避免后续管路维护时被突出的螺栓头刮碰，同时沉台也可以增加螺栓头与法兰的接触面积，降低螺栓预紧时对法兰表面的压应力，避免长期使用后凸耳位置出现压溃变形。基座底部的缺口深度经过核算，在保证基座整体承载能力的前提下，尽可能减少了材料用量，同时缺口位置也可以作为管路接地的接线位，方便现场做管路静电跨接，满足易燃易爆工况下的管路防静电要求。
