工业铝型材组装式双层物料存放架结构

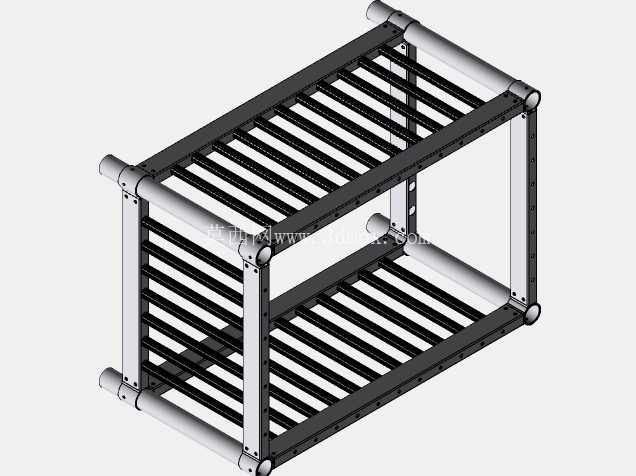

　　这款双层组装式存放架，在车间线边暂存、工装夹具周转、小型零部件分类存储场景中适配性极强，不少机加工车间的工位旁、装配线的物料缓存区都能见到这类结构的身影，它不需要焊接固定，全部采用工业铝型材搭配专用连接件拼接成型，后期调整层间距、拓展架体尺寸都十分便捷。从结构设计逻辑来看，架体主框架采用大截面圆角铝型材作为立柱与侧边横梁，这类型材自带的T型槽可以直接嵌入滑块螺母，不需要额外打孔攻丝，装配时仅需内六角扳手即可完成全部组装作业，相比焊接式方管架，它的装配误差容忍度更高，哪怕现场地面存在轻微不平整，也可以通过底部加装的可调脚杯进行水平校准，不会出现架体倾斜、层板受力不均的问题。

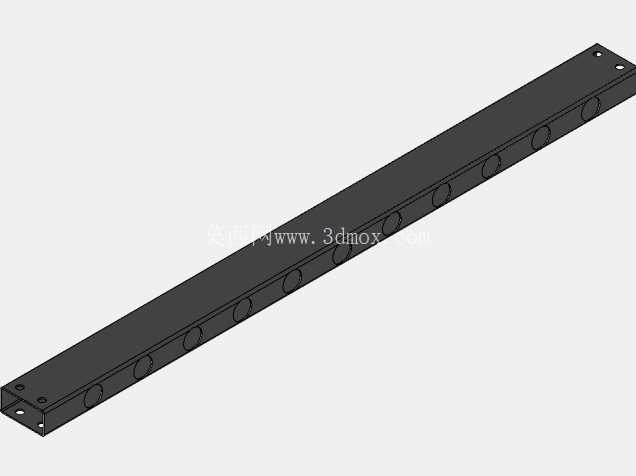

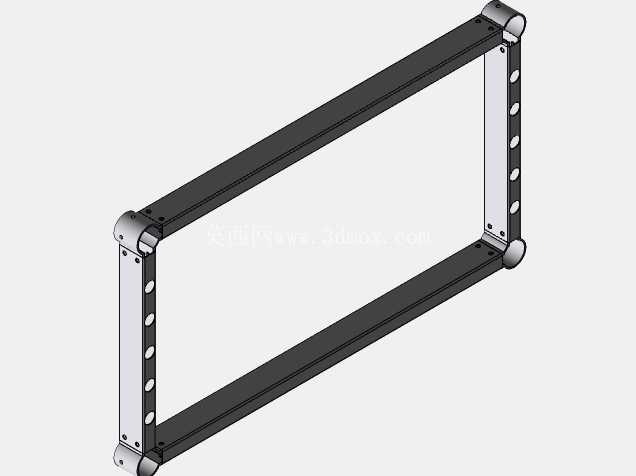

　　层板部分采用多根平行排布的条形铝型材拼接而成，相比整板式层架，这种条形镂空结构一方面能大幅降低架体自重，减少铝型材用料成本，另一方面镂空缝隙可以漏下加工过程中残留的切削液、金属碎屑，不会在层板表面积液积渣，日常清理维护时只需要用压缩空气从架体顶部吹扫，碎屑就能直接从缝隙落到地面，清洁效率比整板层高不少。架体的边角位置全部采用专用的三维角连接件进行固定，这类连接件可以同时锁紧三根互相垂直的型材，连接强度足以支撑每层上百公斤的均匀载荷，日常存放金属毛坯件、工装夹具、待检零部件都不会出现架体变形的问题。

　　从安装边界来看，这类架体的外形尺寸可以根据现场存放空间灵活调整，常规适配线边工位的款型宽度控制在600-800mm，深度在400-500mm，整体高度不超过1200mm，刚好符合人工取放物料的最佳作业高度，操作人员不需要踮脚或者弯腰就能拿到层板上的物料，能有效降低长期作业的疲劳度。如果是用于仓储区的高位存放，也可以通过加长立柱型材、增加层板数量的方式拓展高度，只需要在中层位置加装斜向加强筋，就能避免高位架体出现侧向晃动的问题。

　　在实际使用场景中，这类架体还可以根据存放物料的特性加装附属配件，比如存放细长轴类零件时，可以在层板上加装分隔条，避免零件滚动磕碰；存放小型精密零件时，可以在条形层板上铺垫防静电橡胶板，防止零件滑落同时避免静电损伤电子元器件；如果需要配合周转车使用，还可以在架体底部加装脚轮，直接作为周转推车使用，不需要额外搬运物料，能减少车间内的物料转运环节。设计这款结构时，需要重点考量型材截面的选型，主承重立柱的型材壁厚不能低于2mm，层板的支撑横梁间距要控制在300mm以内，避免放置较重物料时层板出现下挠变形，连接位置的螺丝拧紧扭矩要控制在合理范围，既要保证连接强度，也要避免扭矩过大导致铝型材的T型槽出现滑牙、变形的问题。另外架体的所有外露型材端面都要加装端盖，既可以避免铝型材的尖锐边角划伤操作人员，也能防止切削液、灰尘进入型材内腔，长期使用也不会出现内腔积污锈蚀的问题。
