嵌入式带锁面板灯安装结构三维设计

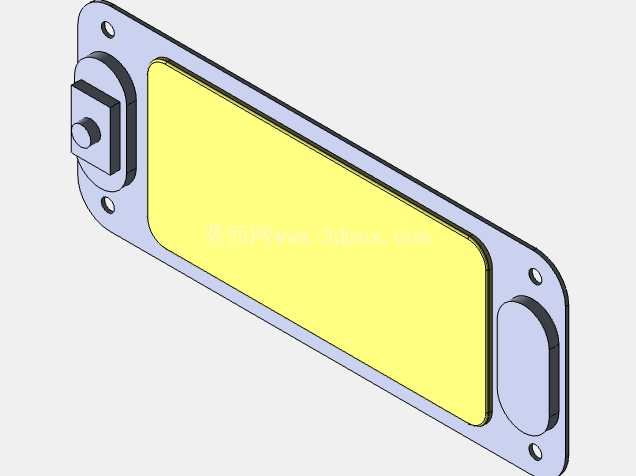

　　这款嵌入式带锁面板结构，主要应用在特种车辆舱室、工业设备控制柜、户外检修配电箱这类需要频繁开启维护、同时对面板固定可靠性有要求的照明安装场景。日常使用中，这类场景的面板既要保证发光面的平整贴合，避免缝隙积灰、渗水，还要能在需要检修内部线路、更换光源组件的时候快速开启，不需要额外拆卸周边的固定螺丝，减少维护时的零件遗失风险。从结构设计来看，整体采用长方圆角的法兰式安装底座，底座边缘预留了四个沉头安装孔，安装时可以直接从正面将底座嵌入预先开好的安装槽内，用螺丝从正面锁紧固定，不需要在安装腔背面预留操作空间，适配壁厚1.5mm到3mm的钣金、复合板材安装面，安装边界的长宽尺寸比底座外轮廓小2mm即可，能保证安装后底座与安装面贴合紧密，不会出现晃动间隙。

　　发光区域采用大面平整的透光面板设计，边缘做了圆角过渡，避免安装时刮伤操作人员手部，透光面板与底座之间预留了密封胶条的安装槽，装配时可以嵌入发泡橡胶条，满足IP54级别的防尘防泼溅要求，适配车间、户外舱体这类有少量粉尘、淋水的使用环境。锁紧结构设置在底座的短边一侧，采用旋转式锁扣设计，锁芯与底座上的锁座配合，锁舌旋转90度即可完成锁紧或解锁动作，锁头外露部分做了圆弧倒角，不会突出安装平面造成磕碰；另一侧短边设置了弹性定位卡扣，解锁时面板不会直接掉落，会被定位卡扣限位在开启角度，方便操作人员单手操作维护，不需要额外托举面板。

　　设计过程中，首先确定了发光面的有效显示区域占比，在保证底座结构强度的前提下尽可能扩大发光面积，提升照明覆盖范围；其次对锁扣的运动行程做了限位设计，锁舌旋转到锁紧位置时会有明显的到位触感，避免出现假锁、锁止不到位的情况，锁舌的压紧力设置在15N到20N之间，既可以压紧密封胶条实现密封，又不会因为锁紧力过大导致透光面板受压破裂。底座的材质选用常用的ABS工程塑料或者冷轧钢板喷塑两种适配方案，三维建模时对壁厚做了均匀化处理，塑料件壁厚控制在2.5mm，钣金件壁厚控制在1.2mm，避免注塑或冲压成型时出现缩痕、变形问题；安装孔的位置做了等强度设计，孔位周边增加了加强筋，提升螺丝锁紧时的结构强度，避免多次拆装后孔位开裂。

　　另外在锁具安装位置，预留了通用锁芯的安装位，可以适配不同规格的三角锁、一字锁芯，满足不同场景的防盗、权限管理需求，不需要重新开模更换底座结构。整个结构的装配逻辑采用分层卡接加螺丝固定的方式，透光面板从底座正面嵌入后，通过内侧的压条卡紧，不需要打胶固定，后期更换透光面板或者内部光源时，只需要拆下内侧压条即可，维护效率比传统打胶固定的结构提升60%以上。在安装适配性上，底座背面的出线位置预留了标准的走线孔，配有橡胶护线圈，避免穿线时划伤线缆绝缘层，走线孔的位置设置在锁具同侧，方便布线时线缆随面板开启同步摆动，不会出现线缆拉扯、弯折过度的问题。
