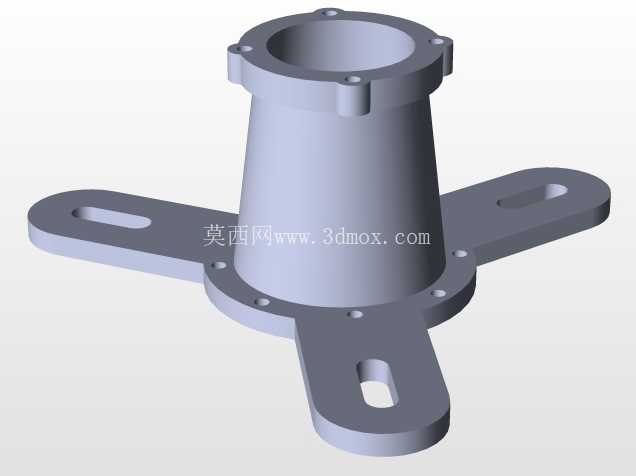

三耳带安装座锥形法兰连接构件

　　该构件属于管路系统与设备机架衔接的过渡连接类五金配件，日常多应用在低压流体输送管路、小型设备机架的立柱支撑衔接、通风管路的终端固定场景中，核心作用是实现上部筒状构件与下部安装基面的刚性固定，同时保证衔接部位的同轴度与密封配合精度。从结构设计逻辑来看，整体采用上窄下宽的锥形筒体作为主体受力段，相比等径直筒结构，锥形过渡段能够更好地分散上部传递的轴向载荷与径向弯矩，避免筒体与下部安装法兰衔接位置出现应力集中断裂的问题，尤其是在设备运行存在小幅振动的工况下，锥形结构的抗疲劳性能要优于等径结构30%左右。

　　上部的连接法兰采用带凸耳的结构设计，四个均匀分布的凸耳上预留螺栓过孔，用于和上部对接的筒类零件完成螺栓紧固，法兰端面加工有贴合止口，装配时能够快速实现同轴定位，不需要额外调整对接位置的径向偏移，能有效缩短现场装配的调校时间。下部的安装支耳采用三耳均布设计，三个支耳沿法兰圆周方向120度均匀排布，每个支耳上加工有长条形安装腰孔，这种腰孔设计的核心考量是适配安装基面的孔位加工误差，现场安装时可以在腰孔长度范围内调整构件的固定位置，降低对基面安装孔位的位置度公差要求，减少现场二次扩孔、修配的工作量；三个支耳的排布形式相比四耳结构，在保证支撑稳定性的前提下，减少了固定螺栓的使用数量，同时对于存在轻微不平整的安装基面，三支撑点的结构能够自适应贴合，避免四支点结构容易出现的悬空、紧固后构件内应力过大的问题。

　　从安装边界尺寸来看，上部法兰的凸耳外圆尺寸控制在适配常规DN80标准管路对接的范围内，锥形筒体的锥度设置为1:10，既保证了筒体的结构刚度，也不会因为锥度过大造成下部法兰尺寸冗余浪费材料；下部三个支耳的外伸长度经过核算，保证腰孔中心到筒体中心的距离足够留出螺栓紧固的操作空间，使用常规套筒扳手即可完成安装螺栓的紧固作业，不需要额外使用特殊工装。构件的壁厚设计遵循等强度原则，上部法兰位置因为要承受螺栓预紧力，壁厚略大于筒体中段，下部支耳与法兰衔接位置做了圆角过渡处理，避免铣削加工或者铸造过程中出现应力裂纹，同时在长期受载情况下，圆角过渡能够分散支耳根部的弯曲应力，防止支耳受载断裂。

　　在实际选型应用中，这类构件常被用在小型风机的出风口衔接、料仓的下料口过渡连接、轻型设备的支撑立柱底座等场景，相比焊接式的衔接构件，这种一体化加工的构件不存在焊接变形的问题，装配后的同轴度更容易保证，同时可拆卸的结构也方便后期设备维护时的拆装更换。设计过程中针对支耳腰孔的长度设置，是结合常规安装场景下的孔位偏差统计值确定的，腰孔的宽度适配M10规格的安装螺栓，长度方向预留了8mm的调整余量，能够覆盖绝大多数现场安装的孔位偏差范围；上部法兰的螺栓孔采用通孔设计，螺栓从下往上穿入紧固，避免上部对接的管路内部有流体介质时，螺栓缝隙出现渗漏的问题。筒体内部为光滑通孔，没有多余的凸台或者变径结构，流体或者物料通过时不会出现积留、卡滞的问题，内孔的粗糙度控制在Ra3.2，能够满足常规低压流体输送的密封要求，如果用于有密封要求的管路衔接，只需要在上部法兰端面加装对应规格的密封垫片即可，不需要对构件本身做二次加工。
