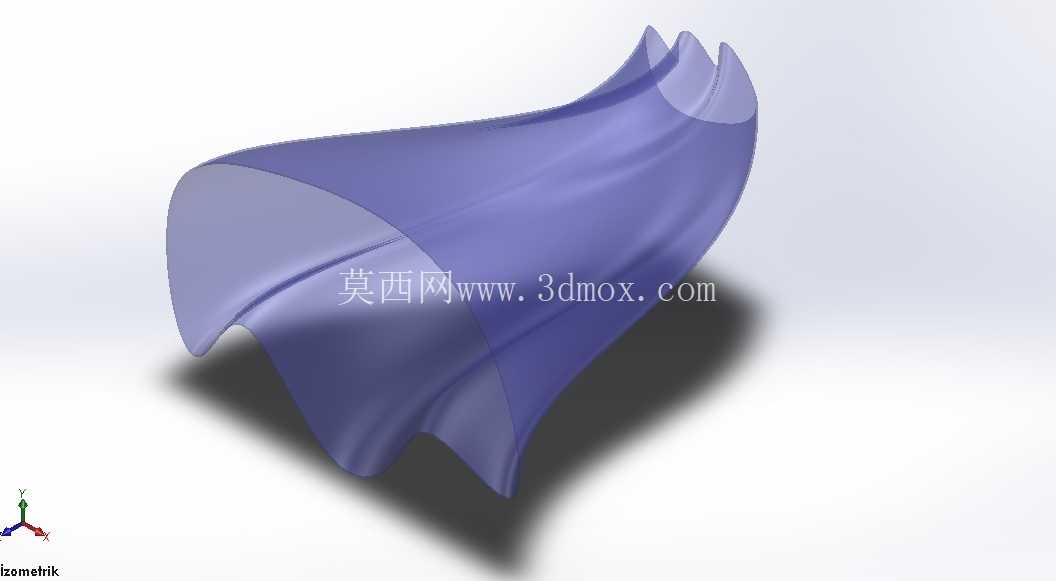

流线型曲面导流结构三维数模

　　该曲面导流结构主要面向流体输送、风路导流类设备的内部导风、导液场景，可适配通风管道末端、流体分流腔体、设备进出风端的导向需求，核心作用是降低流体经过变向截面时的紊流占比，减少局部压损，避免流体在腔体内形成涡流引发的振动与噪音问题。从结构设计逻辑来看，整体采用连续变曲率的自由曲面构建，曲面过渡全程保持G2连续，没有尖锐折角与突变截面，能够让流体沿着曲面顺滑改变流向，不会在壁面形成低速滞流区。

　　结构两端分别设置不同轮廓的连接边界，一端为三瓣式异形开口，对应设备内部多股流体的汇入接口，每个瓣状弧边都做了圆角过渡，匹配对应管路的插接密封面公差，安装时可直接与对应管路的法兰边贴合，无需额外添加导流补片；另一端为波浪形收边轮廓，对应下游腔体的扩口截面，波浪形的边缘设计能够打散流出时的流体边界层，降低出口处的气流脉动，减少下游设备受流体冲击产生的共振。整体壁厚采用均匀薄壁设计，壁厚偏差控制在0.2mm以内，既保证结构自身的刚度，避免流体长期冲刷产生形变，也能控制整体重量，适配轻量化设备的安装需求。

　　建模过程中优先以流体仿真的流线路径为基准构建曲面控制线，每一条截面线都对应流场中的等速线位置，确保曲面走向完全贴合流体的自然流动轨迹，而非单纯追求外观造型的流畅。在安装边界的处理上，结构边缘预留了0.8mm的密封压边宽度，压边平面度控制在0.1mm以内，可适配橡胶密封圈的压装需求，保证连接位置的密封性能，不会出现流体泄漏的问题。曲面的曲率变化经过多轮调整，避免出现局部曲率过小导致的加工脱模困难，若采用注塑或钣金冲压工艺生产，该曲面的拔模角度全程满足工艺要求，无需额外做结构补正；若采用3D打印工艺制作，支撑添加量可控制在整体结构的5%以内，大幅降低后处理的工作量。

　　在实际设备装配中，该结构可通过边缘的安装孔位直接固定在腔体内部的安装筋位上，安装后与腔体内壁的间隙控制在1mm以内，不会出现流体从结构与壁面间隙串流的问题。针对不同的流体工况，该结构的曲面弧度可根据实际流速、流向角度做参数化调整，所有曲面控制线都保留了参数化关联，修改对应截面的控制点即可快速调整整体曲面形态，适配不同尺寸的设备腔体。结构表面没有多余的凸台与加强筋，避免筋位对流体流动产生干扰，整体刚度通过曲面的弧度造型实现自支撑，无需额外添加加强结构，既减少了材料消耗，也避免了加强筋位置产生的流体滞留问题。在尺寸边界上，整体结构的最大外轮廓尺寸可根据适配的腔体尺寸做等比例缩放，缩放过程中曲面的连续性不会被破坏，安装边的密封面宽度、壁厚参数可随缩放比例同步调整，保证不同尺寸规格下的结构性能一致。
