网格布线理线架线缆排布固定结构

　　日常做电控类项目的结构设计时，线缆排布混乱一直是现场运维、后期改线最头疼的问题，尤其是多设备集中部署的场景，强弱电混放、线缆弯折半径不足、固定点缺失导致的线缆磨损、信号干扰问题屡见不鲜，这套网格理线结构就是针对这类痛点做的落地化设计。从实际应用场景来看，这套结构适配的场景覆盖很广，不管是广电行业的电视控制台后侧走线、台式办公设备的桌面下线缆归集，还是网络机房的机柜侧方布线、服务器机架的背部走线，都能通过模块化的组合方式完成适配，不需要针对单一场景单独开模做定制件。

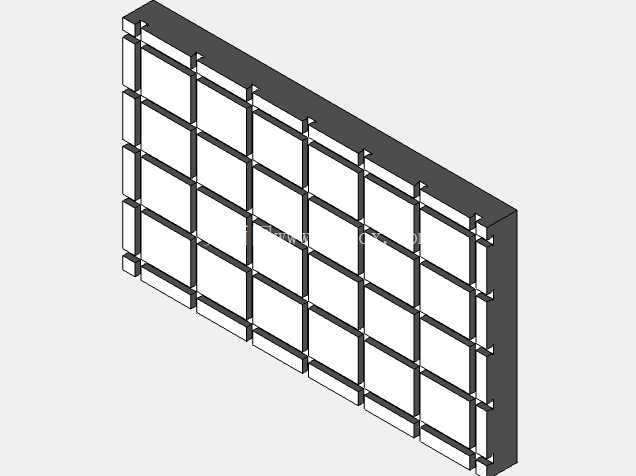

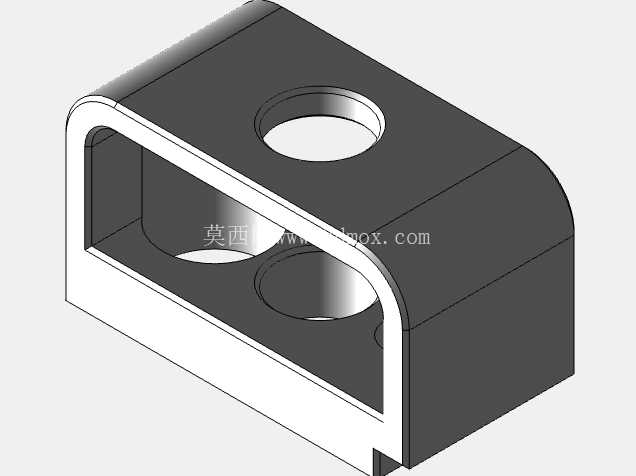

　　结构本身采用网格栅格作为基础承载主体，栅格的间距经过反复校核，既不会因为间距过大导致线缆卡接不稳，也不会因为间距过小浪费安装空间、增加整体自重，栅格条的截面做了圆弧倒角处理，避免线缆拖拽时外层绝缘皮被锐边割破，这一点在现场施工时很关键，很多廉价理线架就是因为边缘未做倒角处理，穿线时很容易刮破线缆外皮留下安全隐患。配套的线缆固定卡扣采用快装式设计，不需要额外的螺丝或者粘接剂，直接卡入栅格的十字交叉点即可完成固定，卡扣的线缆容纳槽做了不同的尺寸梯度，可以适配不同线径的电源线、网线、光纤、信号线，固定时卡扣与线缆接触的面做了防滑纹理，既可以保证线缆固定后不会因为设备震动产生滑移，也不会因为夹持力过大压伤线缆内部的线芯。

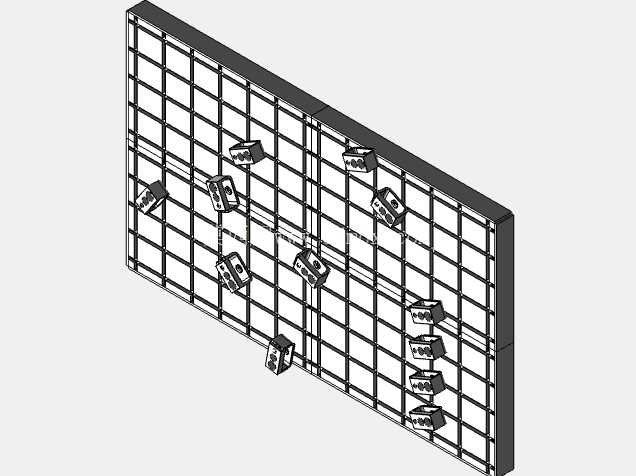

　　设计时特意考虑了安装边界的适配性，整个网格主体采用模块化拼接结构，单块网格板的侧边做了快装拼接槽，现场可以根据实际的安装墙面、机架立柱的尺寸自由拼接组合，不需要额外做切割加工，安装时可以通过侧边的固定耳直接挂装在标准机柜的立柱孔位上，也可以通过膨胀螺丝固定在混凝土墙面、木质控制台背板上，安装孔位做了长圆孔设计，可以抵消现场安装时的孔位误差，降低施工难度。从线缆排布的逻辑来看，这套结构支持分层布线，不同类型的线缆可以通过卡扣固定在不同高度的栅格层上，强弱电之间可以预留足够的安全间距，避免强电对弱电信号产生电磁干扰，同时栅格的通透结构不会阻挡线缆的散热，很多封闭式理线槽因为内部空气不流通，长时间高负载运行时线缆积热严重，会加速绝缘层老化，开放式的网格结构就完全不存在这个问题，后期运维时需要排查某一根线缆的走向，也不需要拆开理线槽盖板，直接顺着栅格就能梳理清楚线路走向，大幅降低运维的时间成本。卡扣的排布位置没有做固定限制，设计人员可以根据现场实际的线缆走向、弯折需求自由调整卡扣位置，在线缆需要转弯的位置，可以通过多组卡扣的排布引导线缆保持合理的弯折半径，避免光纤、高速信号线因为弯折半径过小导致的信号衰减、线芯断裂问题。整体结构的材质选型兼顾了强度和轻量化需求，栅格主体采用高强度工程塑料一体注塑成型，自重轻但承载能力足够，即使挂满多根粗线径的电源线也不会产生形变，卡扣采用带有一定韧性的尼龙材质，反复拆装也不会断裂，适合现场多次调整布线的需求。

　　在做三维建模时，所有的拼接配合面都做了公差校核，保证拼接时不会出现松旷或者卡滞的问题，卡扣与栅格的卡接量经过多次模拟验证，既不会因为卡接过松导致卡扣脱落，也不会因为卡接过紧导致现场安装时难以卡入，所有的棱角位置都做了圆角处理，避免施工人员安装时被锐边划伤。实际落地使用时，这套结构可以大幅提升布线的规整度，后期设备增减、线路调整时，只需要拆装对应位置的卡扣就能完成线路改动，不需要整体拆解理线结构，相比传统的扎带固定方式，不仅更加美观，也不会出现扎带老化断裂、剪扎带时误伤线缆的问题，对于长期需要运维调整的布线场景来说，实用性非常突出。
