CES锁芯销钉插入专用顶部加载夹具

在民用锁具维修、钥匙重配的作业场景中，CES式锁芯的销钉装填一直是影响作业效率的关键环节——传统手工装填销钉时，作业人员需要一手持锁芯定位，另一手用镊子逐枚夹取销钉送入锁芯弹子孔，不仅操作时手部容易晃动导致销钉脱落、对位偏差，遇到多弹子槽的锁芯时，反复调整对位的过程会大幅拉长单把锁芯的重配周期，还可能因销钉磕碰弹子孔内壁造成镀层磨损，影响锁芯后续的插拔顺滑度。这款顶部加载式夹具正是针对这一作业痛点开发的专用工装，从结构设计到功能布局完全围绕CES锁芯销钉装填的实际操作逻辑展开。

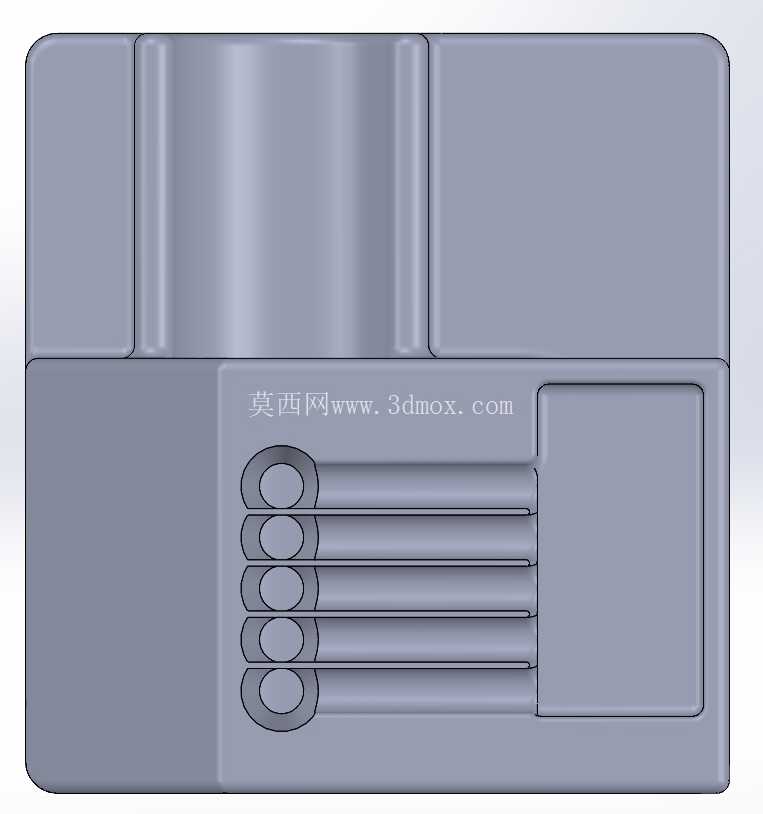

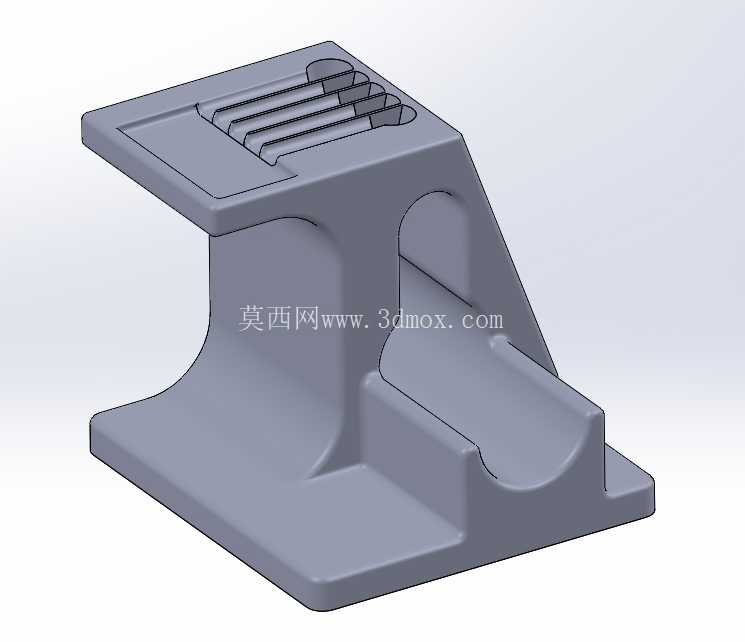

从整体结构来看，夹具采用一体化的L型承托布局，底部为平整的实心安装基面，可直接放置在工作台面或通过侧边的圆形通孔穿装固定螺栓实现工位锁止，安装时不需要额外定制转接底座，基面的平面度公差控制在0.05mm以内，放置在常规维修台面上不会出现晃动感，作业过程中不会因手部施力偏移导致锁芯错位。上部的承载区域分为两个功能段：靠前的开放式卡槽用于定位待加工的CES锁芯本体，卡槽的内轮廓与CES锁芯的外壳外形完全贴合，侧向间隙控制在0.1mm以内，锁芯放入后不需要额外的压紧件即可实现径向定位，不会在销钉压入过程中出现转动或窜动；靠后的顶部区域为销钉预存导槽组，一共设置了五道平行的导槽，导槽的宽度与对应规格的销钉直径匹配，每道导槽的位置与锁芯放入后的弹子孔位置一一对齐，导槽底部做了15度的倾斜导向面，销钉放入导槽后会顺着导向面自动滑入对应弹子孔的正上方，不需要作业人员反复调整销钉的对位位置。

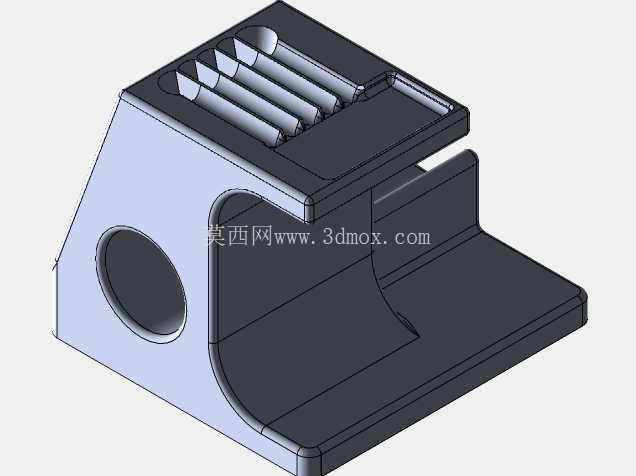

夹具侧面的大尺寸圆形通孔为施力避让位，当销钉预对位完成后，作业人员可使用压杆穿过该通孔，直接对预存的销钉施加均匀的下压力，将销钉一次性压入锁芯的弹子孔内，压入过程中导槽的侧壁会对销钉起到径向约束作用，避免销钉压入时出现倾斜卡滞的问题。相较于传统的侧面装填夹具，这款顶部加载的结构设计更符合人体操作的施力习惯，作业人员的手部可以自然放在夹具上方完成取销、放销、压入的全流程动作，不需要侧身调整操作角度，长时间作业也不容易产生手部疲劳。

在设计细节上，夹具与锁芯接触的所有棱边都做了R0.3的圆角倒钝处理，避免取放锁芯时刮花锁芯的金属外壳；销钉导槽的内壁做了抛光处理，表面粗糙度达到Ra1.6，销钉滑动时不会出现卡涩，也不会刮伤销钉的表面镀层。夹具的整体外形尺寸控制在长120mm、宽80mm、高70mm的范围内，占用工作台面的空间很小，既可以固定在维修工位长期使用，也可以放在工具包内携带上门作业。

实际使用过程中，作业人员只需要先将拆解后的CES锁芯卡入前部的定位卡槽，确认锁芯的弹子孔朝上且与导槽位置对齐，再将对应规格的销钉逐枚放入顶部的导槽内，借助导槽的自导向功能让销钉对准弹子孔入口，最后用压杆轻压销钉顶部即可完成单枚销钉的装填，整套流程下来单把锁芯的销钉装填时间可以缩短60%以上，同时完全避免了手工操作时销钉掉落、对位偏差的问题，不管是锁具维修门店的日常作业，还是锁具装配线上的小批量返修作业，这款夹具都能很好地适配作业需求，不需要额外搭配其他辅助工具即可独立完成销钉装填的全流程操作。
