双铰接弯臂式家具连接支撑构件

　　该构件属于家具结构中常用的双铰接弯臂支撑类零件，主要应用于可调节角度的家具活动连接场景，常见于折叠沙发扶手、可倾仰办公椅靠背联动机构、折叠桌板支撑组件、休闲躺椅角度调节单元等位置，承担活动端与固定基座之间的载荷传递、角度限位、运动导向作用，替代传统的直臂铰接件，适配需要避让内部安装空间、实现非直线运动轨迹的家具结构设计需求。从结构功能来看，构件两端设置同轴度要求较高的铰接孔位，其中下端孔位设计有键槽结构，可与带定位凸台的铰接轴配合，避免支撑臂在承受载荷时发生周向转动打滑，保证角度调节过程中的定位精度；上端孔位为光孔设计，可适配光滑铰接销轴实现自由转动，两端孔位的轴线保持平行，确保整个弯臂在绕轴转动时无卡滞、无偏磨。中间的弯臂段采用变曲率流线型设计，并非简单的圆弧过渡，而是根据运动包络线做了轮廓修型，当构件在0到90度调节范围内转动时，弯臂的外轮廓不会与家具内部的海绵填充层、木质框架、布艺蒙皮支撑结构发生干涉，同时弯臂的截面采用等强度设计，靠近铰接孔的位置截面厚度更大，向臂身中部逐步过渡到均匀壁厚，在保证整体结构强度满足120kg垂直静载荷要求的前提下，尽可能降低零件自身重量，减少压铸生产时的材料消耗。

　　从设计思路层面，该构件在建模阶段优先确定了两端铰接孔的中心距参数，这个尺寸直接决定了家具活动部件的调节行程范围，中心距过小会导致调节角度不足，无法满足用户躺卧、倚靠的不同姿态需求，中心距过大则会占用过多家具内部安装空间，压缩填充层的布置空间影响坐感舒适度。确定中心距后，再根据运动仿真得出的干涉边界绘制弯臂的外轮廓曲线，曲线的曲率变化经过多次迭代调整，避免出现应力集中的锐角拐点，所有轮廓转角位置都设置了不小于R2的铸造圆角，适配压铸工艺的成型要求，减少压铸过程中铝液填充时的紊流问题，降低零件出现冷隔、缩孔的缺陷概率。

　　安装边界方面，下端带键槽的铰接孔需要匹配基座上直径16mm的带键销轴，安装时需要保证销轴的轴线与基座安装面的垂直度误差不超过0.1mm，否则会导致弯臂转动时出现卡顿；上端光孔适配直径12mm的铰接销轴，与活动部件连接时需要在销轴两端加装尼龙垫圈，减少金属部件之间的摩擦异响，同时避免转动过程中出现轴向窜动。整个弯臂的最大外轮廓宽度为38mm，安装时需要在家具框架上预留至少40mm的宽度空间，弯臂转动时的最大扫掠高度为82mm，设计内部框架结构时需要避开这个扫掠区域，防止运动过程中出现结构碰撞。

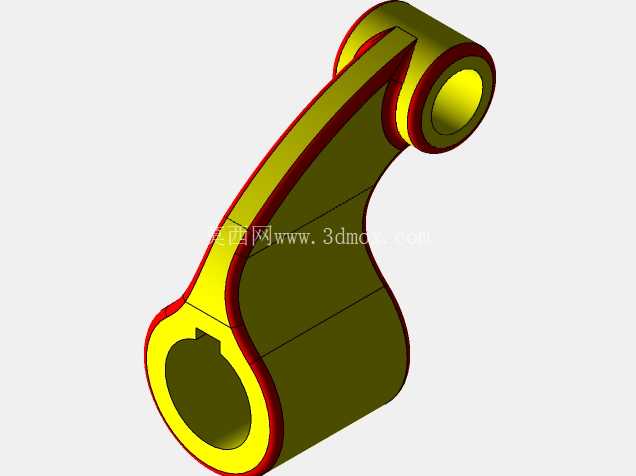

　　构件的壁厚设计为均匀3mm，仅在铰接孔的位置做局部加厚到6mm，保证孔位的耐磨性能，同时壁厚均匀的设计也能让压铸冷却过程中零件的收缩率保持一致，减少成型后的变形量，降低后续校形的工序成本。在实际使用场景中，这类弯臂支撑件通常成对对称安装在家具活动部件的两侧，两侧构件的转动角度需要保持同步，因此零件的尺寸一致性要求较高，铰接孔中心距的尺寸公差需要控制在±0.15mm以内，孔位的同轴度公差控制在Φ0.1mm以内，避免安装后出现两侧受力不均、一侧提前磨损的问题。构件表面的红色边缘结构实际是压铸后做的喷塑包边处理，既可以提升零件的外观质感，也能在与木质框架接触时起到缓冲作用，避免金属棱角刮伤家具的木质基材或者布艺面料。
